Ekzamen_geodezia (1) / 19.Плановая привязка пунктов теодолитного хода к твёрдым пунктам способом снесения координат

18,19,20

Плановая привязка вершин теодолитного хода к пунктам ГГС

Совокупность геодезических измерений и вычислений, необходимых для определения положения вершин теодолитного хода в государственной системе координат, называется привязкой.

Привязку можно выполнить несколькими методами.

19. Метод снесения координат

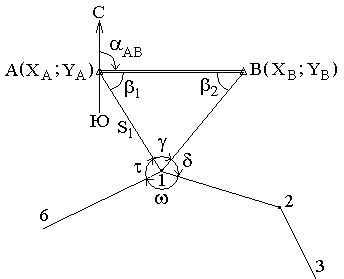

Рис. 71. Привязка методом снесения координат

Дано: А (X_A ; Y_A ) ; В (X_В ; Y_В ).

Измеренные:

Контроль:

Найти координаты точки 1 (X₁ ; Y₁ ); дирекционный угол (1 - 2) .

1. Решение обратной геодезической задачи.

2. Решение треугольника привязки

3. Передача дирекционных углов.

4. Решение прямой геодезической задачи.

3. Передача дирекционных углов

Контроль вычислений:

4. Решение прямой геодезической задачи

Если расхождение в координатах не более 0,02 м, то находят средние значения координат X₁ и Y₁.
