4 стадия – разрушение кладки
N>[Nр] – в столбиках, на которые разбилась кладка, возникает внецентренное сжатие и продольный изгиб, происходит выдавливание отдельных камней.
Стадия соответствует аварийному техническому состоянию. Деформации кладки являются пластическими, т.е. растут без увеличения нагрузки на кладку.
5.3Характерные дефекты каменных конструкций
•Конструктивные дефекты
•недостаточная прочность и морозостойкость кирпича и раствора, недостаточная несущая способность кладки
•некачественная вертикальная и горизонтальная гидроизоляция в стенах подвала и цоколе
•малый вынос карнизов, неправильная конструкция сливов
•недостаточная пространственная жесткость здания; недостаточное количество поперечных стен, отсутствие связей и диафрагм
•Дефекты изготовления
•недожог или пережог камней
•наличие инородных включений
•непараллельность граней
•отступления от геометрических размеров камней
•Дефекты производства работ
•отсутствие перевязки в кладке
•нарушение вертикальности стен и столбов
•отсутствие связей с перекрытиями
•отсутствие арматурных сеток в простенках
•Дефекты из-за нарушения норм эксплуатации
•трещины в каменной кладке
•насыщение влагой и промерзание
•морозная деструкция кладки
•эрозия камней и раствора в кладке
•расслоение и осыпание кладки
•механические повреждения от транспорта и др.
45
5.4 Виды повреждений каменных конструкций

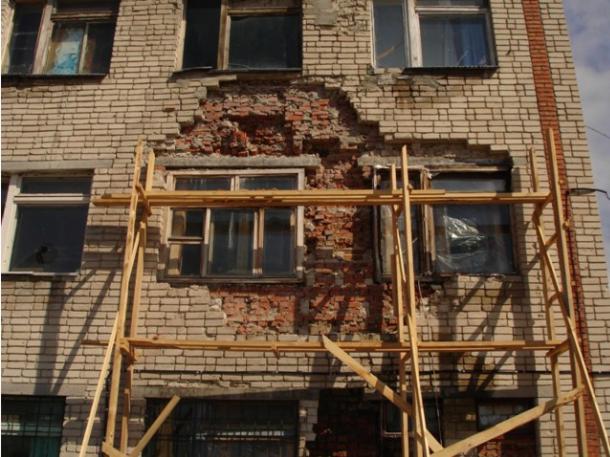

Обрушение облицовочной версты кладки
Возможные причины повреждения:
•снижение прочности кладки из-за морозной деструкции;
•недостаточная связь наружной версты с остальной кладкой стены
46
Разрушение кладки цоколя (эрозия растворных швов, расслоение кирпичей)
Причина повреждения - увлажнение кладки цоколя из-за нарушения противокапиллярной
гидроизоляции
47
Нарушение связи между продольной и поперечной стенами
Возможные причины повреждения:
•недостаточная жесткость остова здания (большое расстояние между поперечными стенами);
•распорное влияние стропильных конструкций крыши
48
Силовые трещины в кладке от перегрузки
N > [Np]
Возможные причины повреждения:
•перегрузка конструкций
•низкая прочность материалов неправильное армирование конструкций
49
Силовые трещины из-за деформаций сдвига
Возможные причины повреждения:
•неправильная конструкция фундаментов, не учитывающая неравномерность грунтового основания; отступления от проекта при производстве работ
Трещины из-за температурных деформаций кладки
Возможные причины повреждения:
50
