- вращение буровых штанг.

Руководитель буровых работ Начальник строительства

ФОРМА Б

Исполнительный паспорт на переход газопровода, построенного способом наклоннонаправленного бурения

3Строительство:

3.1 Рабочий газопровод:

сварка газопровода (N акта, дата)

марка электродов (ГОСТ, N партии)

механические испытания швов (N протокола, дата)

контроль качества швов физическими методами (N протокола, дата)

первичное испытание газопровода (N акта, дата)

изоляция стыков (N акта, дата, способ контроля) 3.2 Буровые работы:

координаты входа и выхода (проектные и фактические)

углы забуривания и выходной диаметр пилотной скважины система локации время бурения пилотной скважины

типы и диаметры расширителей

3.3 Протаскивание газопровода (дата, N акта):

способ и время протаскивания максимальное тяговое усилие

контроль состояния изоляции методом катодной поляризации (N акта, дата)

испытания на прочность и герметичность (N акта, дата) 3.4 Дата приемки газопровода

ФОРМА В

Акт приемки перехода газопровода, выполненного способом наклонно-направленного бурения

Газопровод

(наименование и место расположения объекта)

Комиссия в составе:

представителя строительно-монтажной организации

представителя технического надзора заказчика

представителя проектной организации (в случаях осуществления авторского надзора проектной организаций)

произвела осмотр работ, выполненных

(наименование строительно-монтажной организации)

и составила настоящий акт о нижеследующем:

наклонно-направленного бурения на установке типа

До начала испытания подземный газопровод находился под давлением воздуха в течение _______ ч для выравнивания температуры воздуха в газопроводе с температурой грунта.

(наименование проектной организации, номера чертежей и дата их составления) 5. При выполнении работ применены

(наименование материалов, конструкций, изделий со ссылкой на сертификаты

или другие документы, подтверждающие качество)

6. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации

(при наличии отклонений указываются, кем согласованы номера чертежей и дата согласования)

7. Дата начала работ

Дата окончания работ

Решение комиссии

Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.

На основании изложенного разрешается производство последующих работ по

устройству (монтажу)

(наименование работ и конструкций)

Представитель строительно-монтажной организации

Представитель технического надзора заказчика

Представитель проектной организации

ФОРМА Г

Профиль бурения

Длина газопровода, м

25

50

75

100

125

150

175

200

225

250

275

300

325

350

375

400

425

450

475

500

525

550

575

600

625

650

675

ФОРМА Д

Карта бурения

Профиль бурения

План бурения

Отметка земли, м

Длина пилотной скважины, м

Теоретическая глубина

пилотной скважины, см

Показания локатора, см

Отклонение трассы от теоретического профиля, см

Отклонение трассы от теоретического положения в плане, см

Угол наклона буровой головки,

%

Ориентировочные признаки бурения , ч

ПРИЛОЖЕНИЕ М (рекомендуемое)

ПРИМЕРЫ РАСЧЕТОВ НЕКОТОРЫХ ПАРАМЕТРОВ ПРИ СТРОИТЕЛЬСТВЕ ГАЗОПРОВОДА ИЗ ПОЛИЭТИЛЕНОВЫХ ТРУБ МЕТОДОМ НАКЛОННО-НАПРАВЛЕННОГО БУРЕНИЯ

Прокладка бестраншейным способом на установке "Навигатор" D 24х40 фирмы "Вермеер" (RABBINS HDD-30 TMSC, STRAIGHTLINE DL-2462, TRACTO-TECHNIK Grudopit 10S) газопровода из полиэтиленовых труб ПЭ 80 ГАЗ SDR 11-110х10 ГОСТ Р

50838 через реку с меженным горизонтом 25 м (рисунок Л.4).

Технология строительства: прокладка пилотной скважины диаметром =100 мм, затем протаскивание газопровода с

одновременным расширением бурового канала до диаметра =140 мм. Трасса выполнена по плавной дуге с переходом от

максимального угла 17°30’ к нулевому углу на максимальной глубине и вновь с выходом в выходной приямок. Точка выхода газопровода в выходном приямке на 1 м ниже точки забуривания.

Исходные данные

Грунт: песок средней крупности, влажный с естественной пористостью =0,35.

Коэффициенты трения:

сталь по влажному песку - =0,5;

сталь по влажному песку, смоченному буровым раствором, - =0,4;

полиэтилен по песку - =0,3;

полиэтилен по буровому раствору - =0,2.

Глубина заложения газопровода от горизонта забуривания =6 м.

Угол забуривания =17°30’ (характеристика установки 24х40 "Навигатор" и аналогичных установок других фирм).

Перепад по высоте точки выхода газопровода из земли относительно точки забуривания =1 м.

Диаметр полиэтиленовой трубы =0,11 м.

Толщина стенки полиэтиленовой трубы =0,01м.

Давление бурового раствора на выходе из сопел расширителя =10 Н/м.

Расход бурового раствора =0,0012 м/с.

Диаметр буровой головки =0,1 м.

Диаметр расширителя =0,14 м.

Диаметр штанги =0,052 м.

Диаметр замка штанги =0,066 мм.

Длина замка на штанге =0,4 м.

Расстояние между замками на штанге =3 м.

Толщина стенки штанги =0,0065 м.

Удельный вес:

полиэтилена =0,93·10 Н/м;

грунта =1,7·10 Н/м;

бурового раствора =1,2·10 Н/м;

воды =1,0·10 Н/м.

Погонный вес полиэтиленовой трубы диаметром 110 мм =31,6 Н/м.

Модуль ползучести полиэтилена =140·10 Н/м.

Модуль упругости стальных штанг =2,1·10 Н/м.

Угол внутреннего трения грунта =0,66 рад.

Коэффициент бокового давления =0,37.

Исходные данные указаны в единицах размерности, применяющихся при расчетах.

Исходные данные в примере расчета приняты на основании инженерных изысканий, проекта, СНиП 2.02.01, ГОСТ Р 50838, характеристик установки D 24х40 "Навигатор" фирмы "Вермеер".

1 Расчет трассы газопровода

Расчет угла :

.

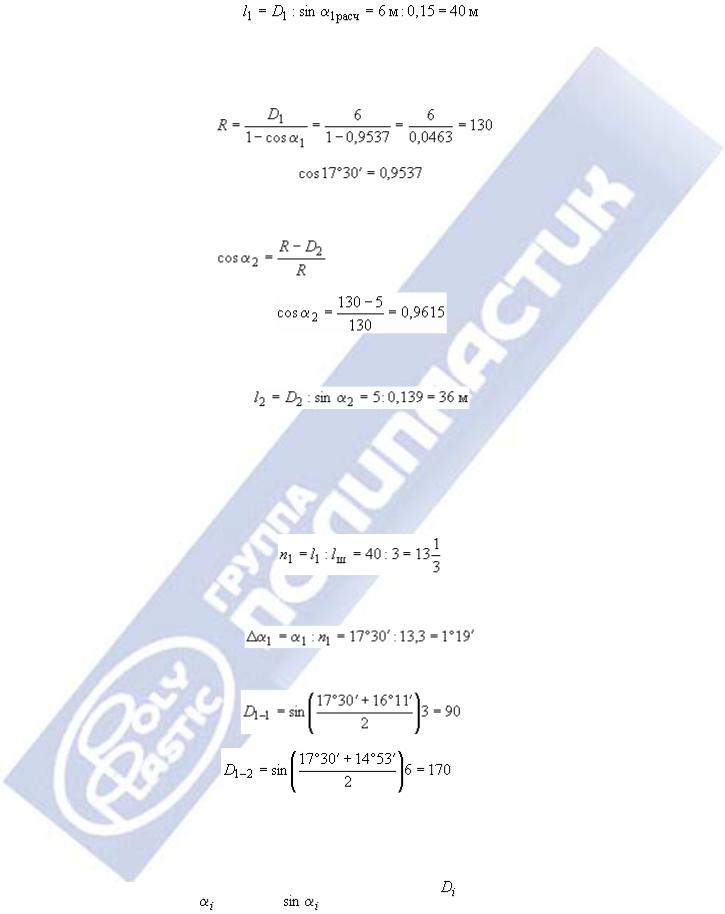

Расчет длины трассы газопровода от точки до точки :

.

Расчет радиуса кривизны пилотной скважины.

Для выбранной трассы == и рассчитывается по формуле

м;

.

Расчет длины трассы от точки до точки :

; м;

;

; ;

.

Расчет общей длины трассы от точки до точки : 40+36=76 м.

Расчет числа штанг для проходки длины трассы :

.

Расчет изменения угла на каждой штанге:

.

Расчет заглубления газопровода на каждой штанге:

см;

см и т.д.

Полный расчет заглубления газопровода на каждой штанге приведен в таблице M.1.

Таблица M.1

Расчет объема удаленного грунта:

м.

Расчет объема бурового раствора.

При бурении в песчаных грунтах требуется увеличенный объем бурового раствора - 1,2·6=7,2 м.

Расчет минимального времени бурения:
