1. Исходные данные и общие сведения об объекте.

   1. Исходные данные на проектирование.

L,м

Пролеты, м

Высота, м

Шаг колонн, м

Грузоподъемность крана, т.

Наименование цеха, завода

Район строительства

В1

В2

В3

Н1

кр

ср

Q1

Q2

Q3

108

18

18

18

9,6

6

12

10

10

10

Домостроительный комбинат

Волгоград

2. Функциональный или производственный процесс.

2. Объемно-планировочное решение

Одноэтажное промышленное здание имеет два параллельных и один поперечный пролет. Пролеты отделены друг от друга рядами колонн с шагом 6 и 12 метров. Здание выполнено с подвесными кранами грузоподъемностью 10 тонн.

Привязка колонн к продольным разбивочным осям: колонны крайних рядов имеют привязку "0", которая используется при всех материалах каркаса в бескрановых зданиях, в здания с подвесными и мостовыми кранами при грузоподъемности до 30 тонн, шаге колонн 6 и 12 метров и высоте здания до 14,4 метра.

3. Конструктивное решение

   1. Фундамент

Одноэтажное промышленное каркасное здание с полным каркасом. В зданиях с полным каркасом все вертикальные нагрузки воспринимают колонны. Наружные стены, являясь ограждающей конструкцией, несут нагрузку только от собственного веса (самонесущие стены).

Сборные железобетонные фундаменты под колонны каркаса здания.

а) одноблочный;

Колонны каркаса устанавливаются на отдельные сборные железобетонные фундаменты стаканного типа. Для опирания колонны в теле фундаментного блока имеется соответствующее углубление — «стакан». При изготовлении блока фундамента в бетон закладываются петли из круглой стали для захвата фундамента краном при монтаже.

2. Колонны

К₁ - крайние колонны 10500×400×400 (1К96) вес 4,2т. Серия 1.423.1-3/88

К₂ - средние колонны 10500×500×500 (3К96) вес 6,6т. Серия 1.423.1-3/88 выпуск 1

3. Выбор колонны фахверка

К₃ - колонна фахверка 10500×300×300 (1КФ105-4) вес 2,4т. Колонна по серии 1.427.1-3

4. Выбор балки

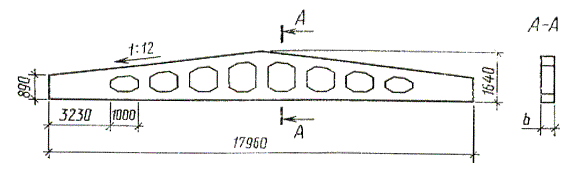

Балки типоразмеров 1БСД18(серия 1.462.1-3/89) вес 10,38т.

b = 200; l = 17960; h₁ = 890; h₂ = 1640;

5. Выбор стеновой панели

ПС2 размер 6000×1200×220 (1НС) ПС-63.5.12.30-3Л-31 вес 3,8т.

ПС3 размер 6000×1800×220 (1НС) ПС-60.18.30-6Л-31 вес 5,4т.

ПС1 размер 6000×1500×220 (1НС) ПС-60.15.30-3Л вес 4,5т.

6. Плиты

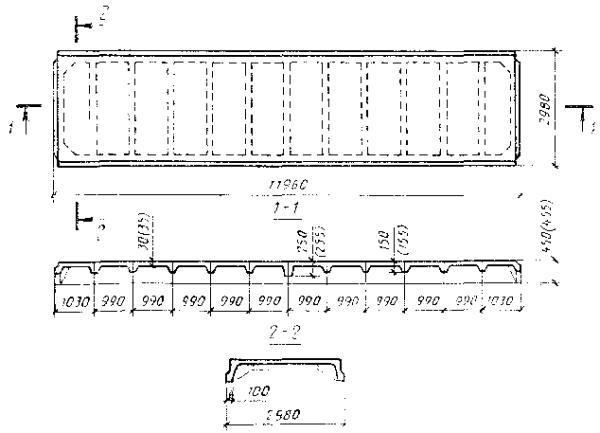

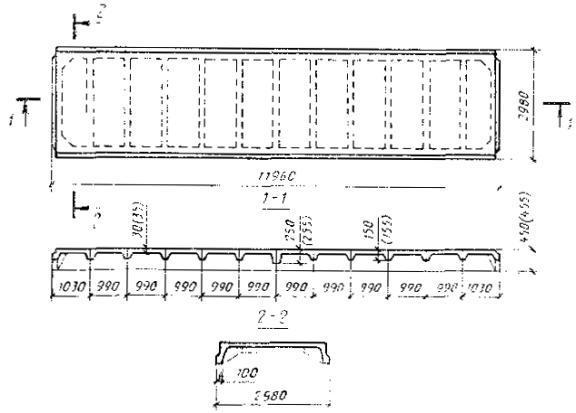

ПГ размер 11960×2580×450 (2ПГ12-1А3В) Серия 1.465-15вес 5,8т.

ПВ размер 11960×2580×450 (ПП-12×2,4-АтY) ту 40-1-5-90 вес 7,5т.

ПФ размер 11960×2580×450 (1ПФ12) Серия 1.465.1-15 вес 6,4т.

ПЛ размер 11960×2580×450 (1ПЛ12) Серия 1.465.1-15 вес 7,3т.

4. Расчет ограждающей конструкции

Исходные данные:

- район строительства - г. Волгоград;

- группа здания – производственные;

- расчетная средняя температура внутреннего воздуха здания, =22°С

по табл.1, С.2 ГОСТ 21.1.005-88;

- относительная влажность внутреннего воздуха здания, =40%

по табл.1, С.2 ГОСТ 21.1.005-88;

- расчетная температура наружного воздуха в холодный период года, °С, принимаемая равной средней температуре наиболее холодной пятидневки обеспеченностью 0,92, = - 32°С.

Расчетный коэффициент теплопроводности материала слоев О.К. , Вт/(м·°С), принимаем по табл. Д.1, прилож. Д [СП 23-101-2004], исходя из условия эксплуатации О.К. (А или Б), которое определяем по влажностному режиму помещения и зоне влажности района строительства (т.е. г. Волгоград) по табл.1 [СНиП 23-02-2003]. Влажностный режим помещения определяем по табл. 1 [СНиП 23-02-2003] (в нашем примере при и, что соответствует влажностному режиму помещения – сухой). Зону влажности на территории города находим по карте зон влажности территории РФ, приведенной в прилож. Б (г. Волгоград относится к сухой зоне). Таким образом, по сухому влажностному режиму помещения и сухому на территории города, условие эксплуатации О.К. - А по табл.2 [СНиП 23-02-2003].

Мы принимаем конструкцию наружной стены, указанную на рис.1.
