Расчёт плиты перекрытия по первой группе предельных состояний
Данным расчётом подбираем предварительно напряжённую арматуру. Количество канатов принимается согласно расчёту и должно быть чётным.
Изначально
предполагается, что нейтральная линия
в расчётном сечении расположена в
пределах толщины полки, т.е.
:
Расчетное сечение плиты
в’f=1320
180
рис. 6
Расчет прочности плиты перекрытия по сечению, нормальному продольной оси.
Максимальный расчетный изгибающий момент:
6410.272кг*см
= 641027.2кг*м
Высота сечения h= 34 см, а=4 см, тогда рабочая высота сечения
34–4=30см
Предположим,
что граница сжатой зоны бетона находится
в полке, т.е.
:
641027.2/(148*132*30²)=0.0365
по приложению 21 [2] принимаем ζ= 0.9814 и ξ= 0.0372;
тогда высота сжатой зоны бетона
0.0372·30=1.12см
что
меньше высоты полки
.
Проверим
условие
.
Значение
определяем по формуле 25 [1]:
,
Где:
ω-характеристика сжатой зоны бетона:
0.8–0.008·14.5=0.68
(коэффициент α=0,8 для тяжелого бетона, подвергнутого автоклавной обработке);
Напряжение в предварительно напряженной арматуре примем
0.7·980=686Мпа
Согласно п. 1.23 [2] проверим выполнение условий для стержневой и проволочной арматуры по двум условиям (формула 1 [1]):
и
,
значение р-допустимое отклонение значения предварительного напряжения, при электротермическом способе натяжения арматуры определяется по формуле 2 [1]:
30+360/(6.65+0.5)=80.35Мпа
l+0.5 - длина заготовки напрягаемого арматурного стержня в метрах(расстояние между наружними гранями упоров).
тогда:
686+80.35=766.35Мпа<Rs.ser=980МПа
(условие выполнено),
686–80.35=605.65Мпа>0.3*Rs.ser=0,3*980
=294МПа
( условие выполнено).
Далее вычисляем предельное отклонение предварительного напряжения по формуле 7[2]
0.5·(80.35/686)·(1+1/(2)^0.5)=0.1
>0.1
Коэффициент точности натяжения при благоприятном влиянии предварительного натяжения по формуле 6[2]равен:
=1–0.1=0.9
Коэффициент точности натяжения при неблагоприятном влиянии предварительного напряжения по формуле 6[2]
1+0.1=1.1
Окончательно предварительное напряжение с учетом коэффициента точночти натяжения при благоприятном влиянии предварительного натяжения вычисляется по формуле:
0.9·686=617.4МПа
напряжение в арматуре класса Aт-VI :
815+400–617.4=597.6Мпа
предельное
напряжение в арматуре сжатой зоны
принимаем для конструкций из тяжелого
бетона:
.
Имеем:=0.8/(1+0.00437/0.0035)=0.36
(8.1) [1]
-относительная
деформация растянутой арматуры при
напряжениях,
равных Rs
8300/1900000=0.00437(8.2)
[1]
=0,0035относительная
деформация сжатого бетона при напряжениях,
равных Rb
Таким
образом,
0.037<0.356
(условие выполнено).
Найдем
требуемую площадь сечения предварительно
напряженной арматуры по формуле:
,
где коэффициент, учитывающий предварительное напряжение, определяется по формуле 27 [1]:
,
для арматуры класса Aт-VI
η= 1.1
;
1.1–(1.1–1)·(2·(0.037/0.356)–1)=1.18>1.1применяем
1.1
641027.2/(8300·30·0.981·1.1)=2.39см2
По
подбираем чётное количество стержней:
По приложению VIII [3] Принимаем:
2ф 14 Aт-VI As=2*1.539=3.078см2
Расчет полки плиты перекрытия на местный изгиб.
В зависимости от расположения поперечного ребра существует несколько расчетных схем для полки плиты. Если отношение большего размера к меньшему размеру будет более двух, то полка плиты рассчитывается по балочной схеме . Если отношение меньше двух, то полка плиты считается как опертая по контуру или четырем сторонам
6800
l2=3235
200
Максимальный изгибающий момент возникает в середине пролета. На этот момент необходимо подобрать арматуру, которая будет воспринимать растягивающие усилия.
Так
как
3.235/1.1=2.94 >2 работает по балочной схеме

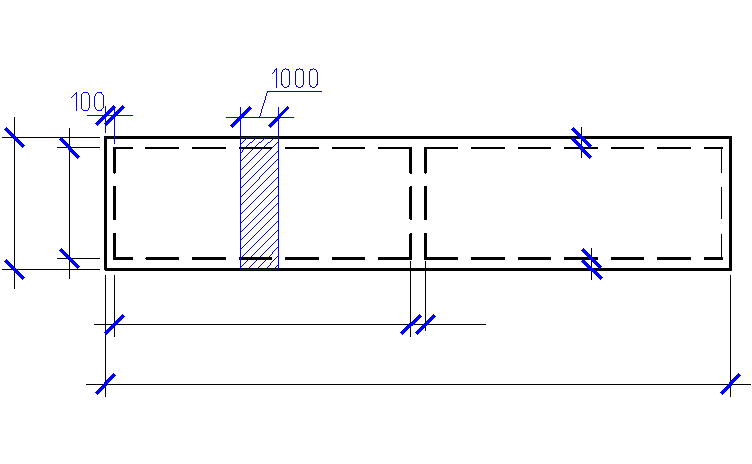

При работе полки по балочной схеме
вырезаем в поперечном направлении плиты
полосу шириной 1м.
При ширине ребер по верху 11см расчетная длина пролета:
132–2·11=110см
где : b2-ширина продольного ребра (верхний размер)

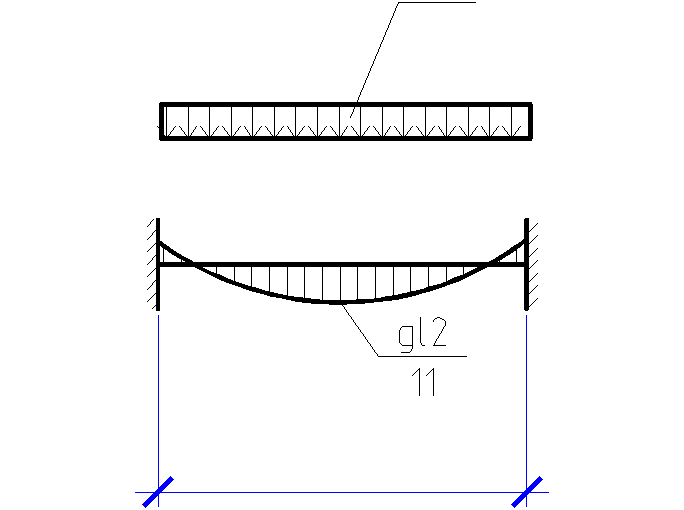

Расчетная схема принимается в виде балки с жестким закреплением с двух сторон
789кг/м2
lрасч.полки=1100мм
Нагрузка, действующая на полку плиты:
=(213+480)·0.95+130.63=788.98кгс/м2
где:
0.05·2500·1.1·0.95=130.62
кг/м2-нагрузка от собственного веса
полки плиты;
=213кг/м2-
расчетная нагрузка от веса конструкции
пола (без собственного веса плиты
перекрытия) вычисляется из табл. сбор
нагрузок на плиту перекрытия
124.8+58.5+29.7=213кг/м2
=480
кг/м2-расчетная временная нагрузка
=0,95-коэффициент
надежности по назначению здания
Изгибающий момент:
(789*1.1²)/11=86.79кг*м=8679кг*см

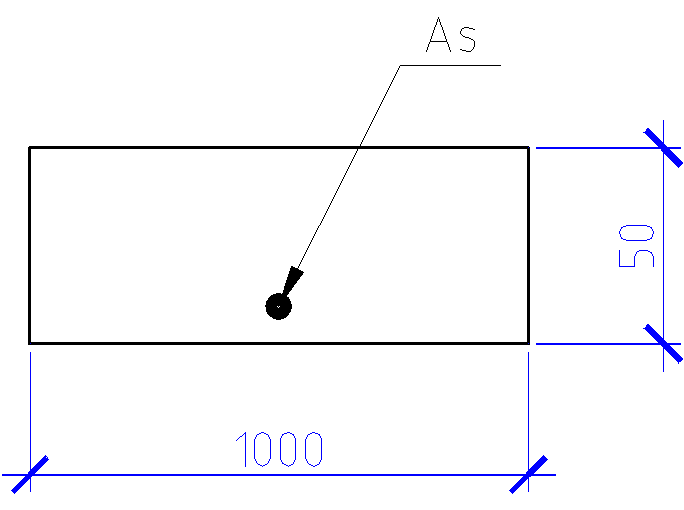

Расчетное сечение имеет вид прямоугольника с шириной -1метр( bполки-1м), высотой 50 мм
Примем величину защитного слоя арматуры равным 20 мм.
Тогда рабочая высота сечения:
5–2=3см
8679/(148*100*3²)=0.0652
1–(1–2·0.0652)^0.5=0.07
1–0.5·0.067477=0.97
также значение коэффициентов ζи ξ возможно определение по приложению 21 [2]
тогда высота сжатой зоны бетона
0.067477·3=0.2см
Для армирования полки плиты используется ненапрягаемая арматура A-I , Rs= 2300 кг/см2
Площадь требуемой на 1 м полки арматуры:
8679/(2300·3·0.966)=1.3см2
По приложению VI [3] подбираем диаметр стержней:
6ф 6A-I As=6*0.283=1.698см2
S-шаг сетки арматуры принимается 150 мм
