1. Определение размеров

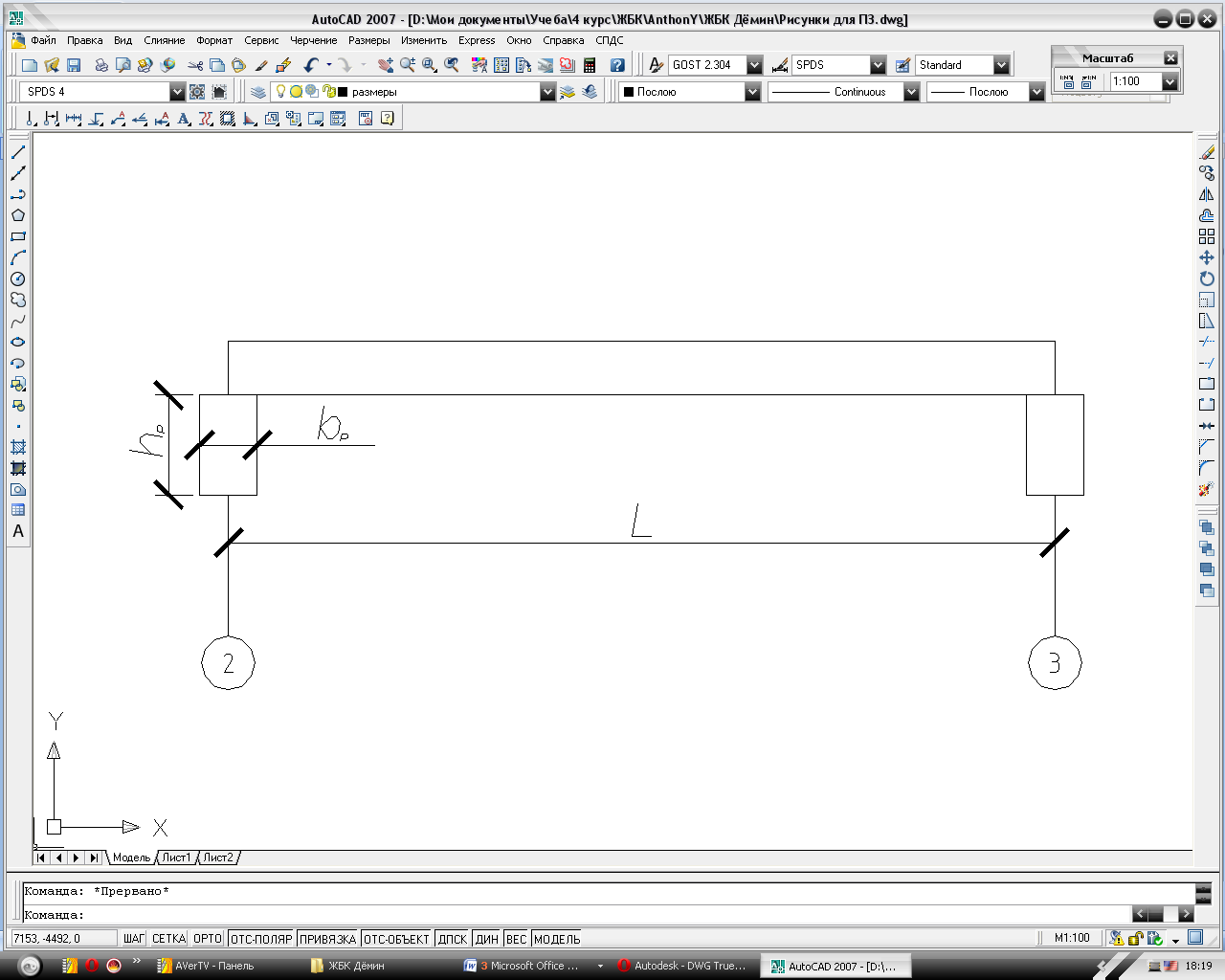

рис.2

Ширина и высота ригеля определяются соответственно (с модулем кратности 50мм):

b_pиг=(1/21/3) h_р=> 0.4·600=240м h_риг=(1/101/15)l_p=>=6/10=0.6м

где: l_p – шаг колонн в поперечном направлении;

Принимаем b_p=300 мм; h_р=600мм

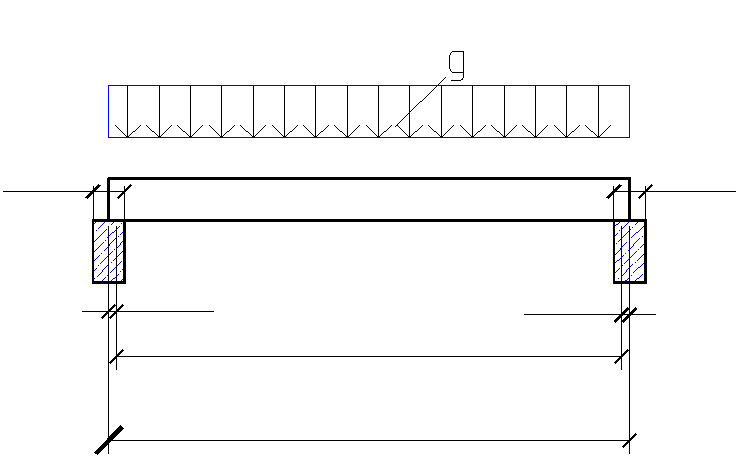

Расчетная длина плиты составляет =6.8–0.3/2=6.65м

75

75

300

300

6650

6800

Назначение размеров поперечного сечения плиты перекрытия.

При 4 плитах в ячейке

(6–0.5)/4=1.38м

2. Определение усилий, в предварительно напряженной плите

Определяем нормативные и расчетные нагрузки на 1м погонной длины плиты при ширине плиты равной 1.3м, с учетом коэффициента надежности по назначению для сооружений II класса ответственности =0,95

Погонные нагрузки

Нормативные величины:

1. Постоянная нагрузка

348·1.37·0.95=452.92кг/м

2. Временная нагрузка

400·1.37·0.95=520.6кг/м

4. Постоянная и длительная

628·1.37·0.95=817.34кг/м

3. Полная нагрузка

748·1.37·0.95=973.52кг/м

Расчетные величины:

5. Постоянная нагрузка

411·1.37·0.95=534.92кг/м

6. Временная нагрузка

480·1.37·0.95=624.72кг/м

8. Постоянная и длительная

747·1.37·0.95=972.22кг/м

7. Полная нагрузка

891·1.37·0.95=1159.64кг/м

Усилия от полученных нагрузок:

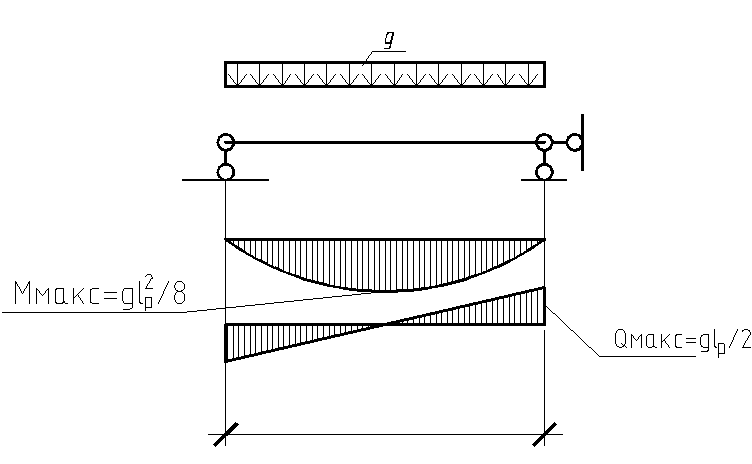

Исходя из схемы загружения плиты, изгибающий момент и поперечная сила определяются соответственно по формулам: и, гдеl- расчетная длина плиты перекрытия,

l_р=l-b_риг/2=6650 мм

1) (452.92*6.65²)/8=2503.66кг*м

452.92·6.65/2=1505.96кг

2) (520.6*6.65²)/8=2877.78кг*м

520.6·6.65/2=1731кг

3) (973.52*6.65²)/8=5381.44кг*м

973.52·6.65/2=3236.95кг

4) (817.34*6.65²)/8=4518.1кг*м

817.34·6.65/2=2717.66кг

5) (534.92*6.65²)/8=2956.94кг*м

534.92·6.65/2=1778.61кг

6) (624.72*6.65²)/8=3453.34кг*м

624.72·6.65/2=2077.19кг

7) (1159.64*6.65²)/8=6410.27кг*м

1159.64·6.65/2=3855.8кг

8) (972.22*6.65²)/8=5374.25кг*м

972.22·6.65/2=3232.63кг

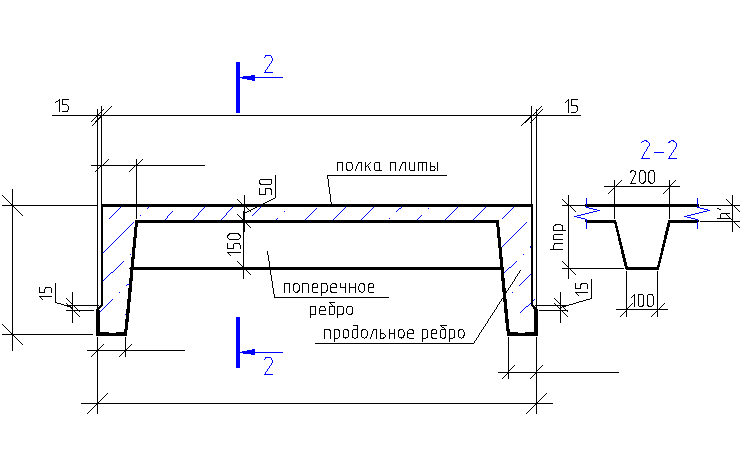

2. Назначение геометрических размеров плиты

1.370 м

1.37–0.02=1.35м

где 0,02м=20мм-минимальная ширина швов между плитами

1.35–0.03=1.32м

6.8/20=0.34м

где: l2 =6.8м - шаг колонн в продольном направлении

Принимаем 34 cм.

90 мм – ширина продольного ребра плиты понизу при 6< lпр <7.5;

110 мм - ширина продольного ребра плиты поверху 6< lпр <7.5.

50 мм – высота (толщина) полки плиты.

1350

1320

90

90

110

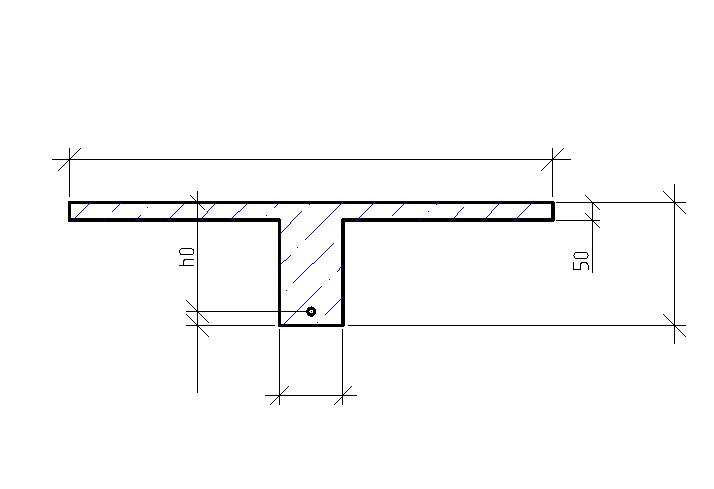

Расчетное сечение плиты

1320

180

5. Характеристики прочности бетона и арматуры.

Бетон для напрягаемых конструкций

класс B25:

нормативное сопротивление для осевого сжатия

Rbn=18.5Мпа=189кг/см2 , табл.12 [1]

нормативное сопротивление для осевого растяжения

Rbtn=1.6Мпа=16.3кг/см2, табл.12 [1]

- расчетное сопротивление для осевого сжатия

Rb=14.5Мпа=148кг/см2, табл.13 [1]

расчетное сопротивление для осевого растяжения

Rbt=1.05Мпа=10.7кг/см2, табл.13 [1]

начальный модуль упругости при сжатии и растяжении

Eb=275000кг/см2, табл.18 [1]

Класс арматуры для напрягаемого бетона

Напрягаемая арматура Aт-VI

- нормативное сопротивление растяжению

Rsn=980Мпа=10000кг/см2, табл.20 [1]

- расчетное сопротивление растяжению

Rs=815Мпа=8300кг/см2, табл.23 [1]

- модуль упругости

Es=1900000кг/см2, табл.29^* [1]

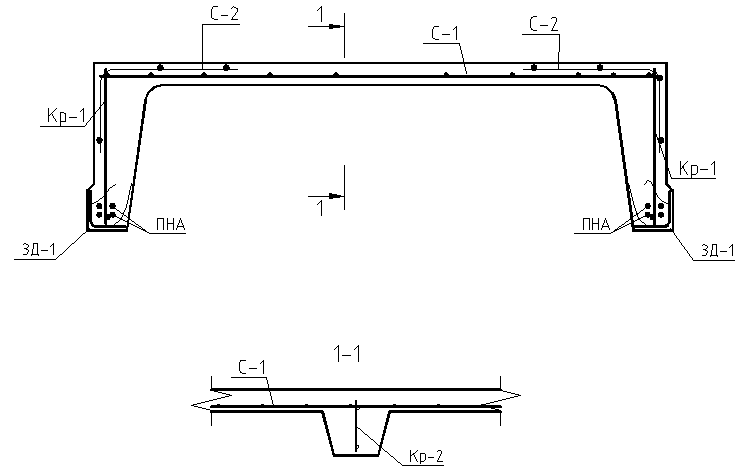

1. Схема армирования плиты

Предварительно напряженноя арматура подбирается из расчета плиты по сечению нормальному к продольной оси. Сварная сетка С1 подбирается из расчета полки плиты на местный изгиб. Сетка С2 устанавливается конструктивно из арматуры такого же диаметра сто и сетка С-1, обеспечивает жесткую заделку полки к продольным ребрам. Каркас Кр-1 (вертикальные стержни )подбирается из расчета плиты по сечению наклонному к продольной оси. Каркас Кр-2 определяется из расчета поперечного ребра.
