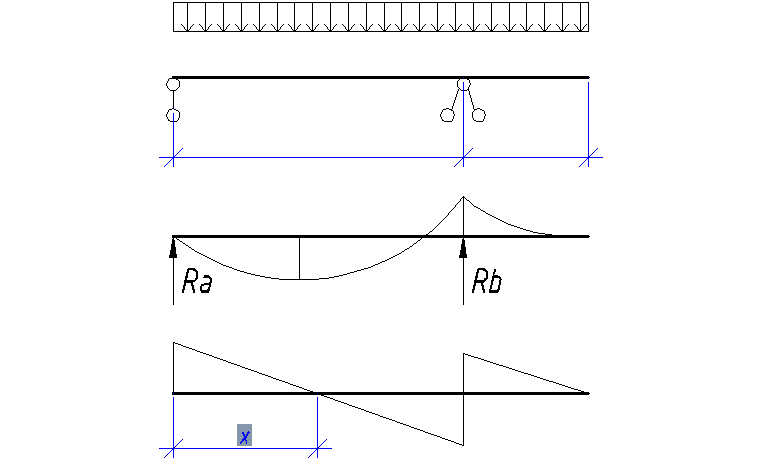

5. Расчет колонны на монтажные усилия.

3470

1030

d 32

d 32

500

Нк= 3.2+0,5+0,8=4.5 м

q=0.5·0.5·2500·1.4=875 кг/м

Rb=(875·4.5·4.5/2)/(3.47)=2553.13кг

Ra=(875·3.47·3.47/2–875·1.03·1.03/2)/(3.47)=1384.37кг

Ra=875*х = 0 =>1384.37/875=1.58кг

M макс=1384.37·1.58–875·1.58·1.58/2=1095.13кг

М внутр=Rc*As*Z1=3750·8.043·3·(50/2–5)=1809675 кг 1095.13кг < 18096.75кг условие выполняется

8. Расчет и конструирование монолитного фундамента стаканного типа под колонну.

   1. Нагрузок действующие на фундамент.

Нагрузка на фундамент равна нагрузке на колонну первого этажа.

Глубина заложения фундамента равна 2,0м.

Фундамент под колонну принимаем монолитный стаканного типа.

Средний удельный вес материала фундамента и грунта на его обрезах .

Размеры фундамента при центральном загружении принимаем одинаковыми в обоих плоскостях (квадратное сечение в плане).

Сила, действующая на фундамент:

N=303503.516 кг

R=2.5кг/см2

2. Характеристики бетона и арматуры.

Бетону класса B15по прочности соответствуют следующие характеристики:

нормативное сопротивление для осевого сжатия

Rbn=11Мпа=112кг/см2

нормативное сопротивление для осевого растяжения

Rbtn=1.15Мпа=11.7кг/см2

- расчетное сопротивление для осевого сжатия

Rb=8.5Мпа=86.7кг/см2

расчетное сопротивление для осевого растяжения

Rbt=0.75Мпа=7.65кг/см2

начальный модуль упругости при сжатии и растяжении

Eb=209000кг/см2

Арматуре класса A-III соответствуют следующие характеристики:

- нормативное сопротивление растяжению

Rsn=390Мпа=4000кг/см2

- расчетное сопротивление растяжению

Rs=365Мпа=3750кг/см2

- модуль упругости

Es=200000Мпа=2000000кг/см2

- расчетное сопротивление растяжению

Rsс=355Мпа=3550кг/см2

- расчетное сопротивление растяжению

Rsw=285Мпа=2900кг/см2

3. Назначение размеров сечения фундамента.

Фундамент рассчитывается как центрально нагруженный , расчетное усилие N=303503.5155кг усредненное значение коэффициента надежности по нагрузке =1,15 (учитывает работу фундамента в грунте) нормативное усилие равно

=303503.5155/1.15=263916.1 кг

Требуемая площадь фундамента:

, где:

R=2.5кг/см2 - условное расчетное сопротивление грунта,

- средний удельный вес фундамента и грунта на его уступах,

200 см- глубина заложения фундамента.

263916.1/(2.5–0.002·200)=125674.33см2

Размеры фундамента в плане принимаем квадратными.

Тогда длина одной стороны подошвы:

(125674.33)^0.5=354.51см2

Размер фундамента принимаем кратными 300 мм: размерами 360см х 360см.

Фактическая площадь фундамента A=360·360=129600см2

Давление на грунт от расчетной нагрузки:

303503.5155/(129600)+0/7776000=2.34кг/см2

W=(360·360^2)/6=7776000см2

Полную высоту фундамента назначаем исходя из трех условий:

1. условие продавливания;

,

где –0.25·(0.5+0.5)+0.5·(303503.5155/(0.9·7.65+2.34))^0.5=90.44см

рабочая высота фундамента,

90.44+7=97.44

2. Из условия заделки колонны в фундамент и продавливания дна стакана

1.5·0.5+25=25.75см

3. Из конструктивных соображений, которые учитывают необходимость надежного закрепления колонны в фундамент при жесткой заделке:

= 101+20=121см

где 30·32/10+5=101см

- глубина стакана фундамента,

- зазор между торцом колонны и дном стакана,

32 мм- диаметр стержней колонны,

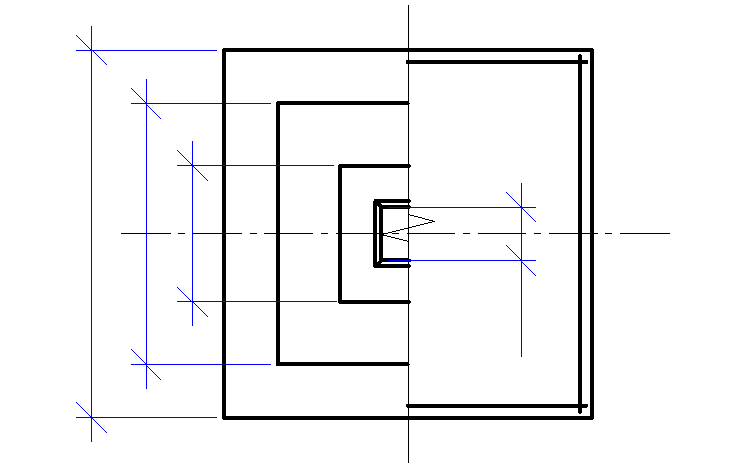

Принимаем высоту фундамента равной 1500 фундамент имеет 3 ступени.
