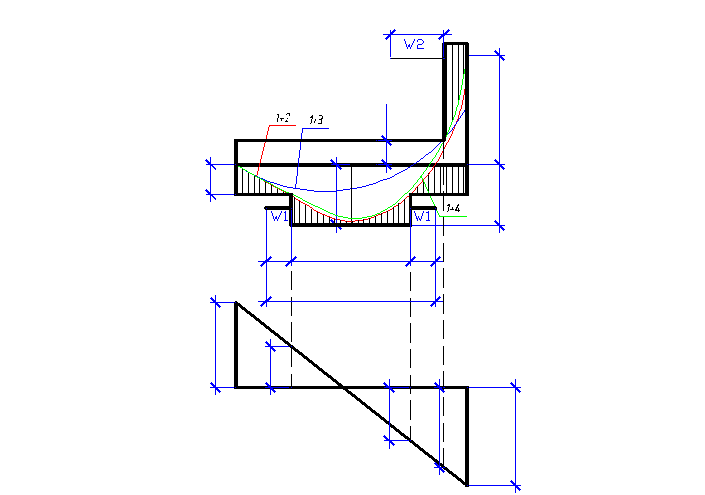

Построение эпюры материала.

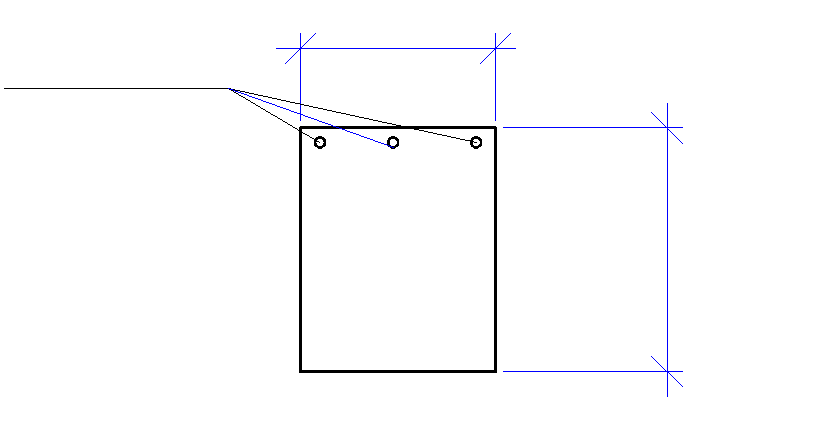

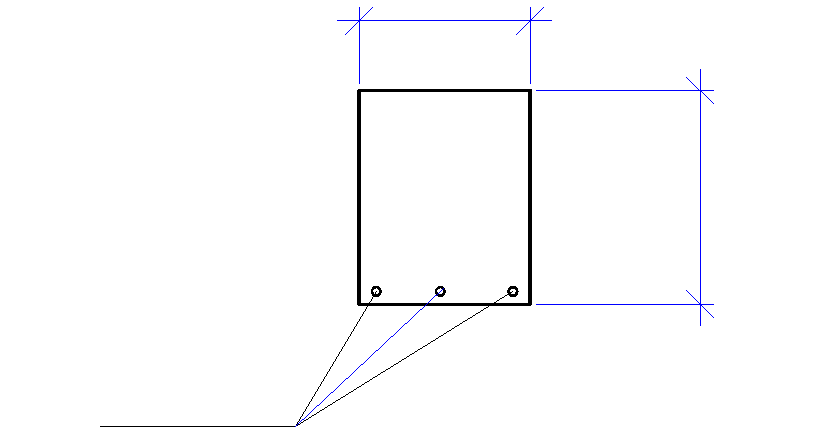

1) Определим несущую способность сечения при наличии 3 стержней диаметром d 16 мм.
300
d 16
а=25+16/2=33 Принимаем 35 мм
3750·6.033/(86.7·30)=8.7
ξ =x/h0 =8.7/56.5=0.15
ζ = 1-0.5*ξ =0.92
M1 = Rs·As·h0·ζ = 3750·6.033·56.5·0.923=1179817.25кг*см

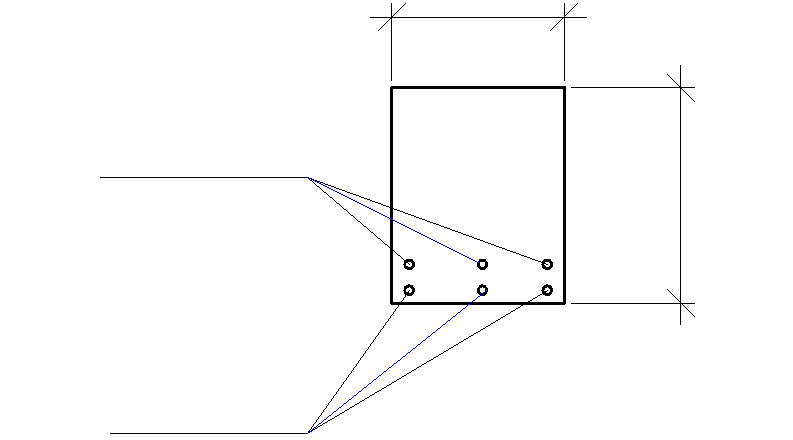

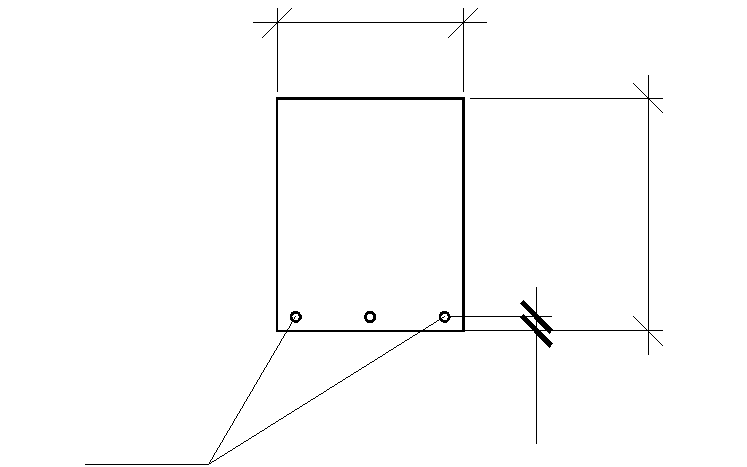

Определим несущую способность сечения
при наличии 3 d 14 мм + 3 d 16мм
d 14
d 16
300
а=25+16+14/2=48 принимаем 50мм
3750·10.65/(86.7·30)=15.35
ξ =x/h0= 15.355/55=0.28
ζ = 1-0.5*ξ = 0.94
M1 = Rs·As·h0·ζ = 3750·10.65·55·0.941=2066965.31кг*см

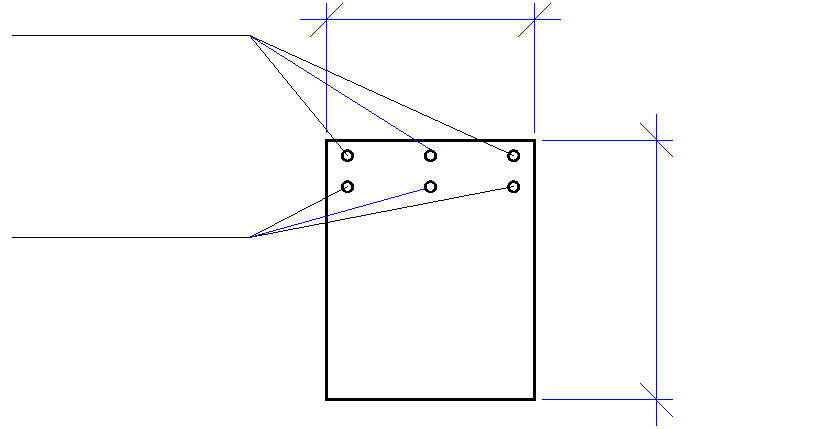

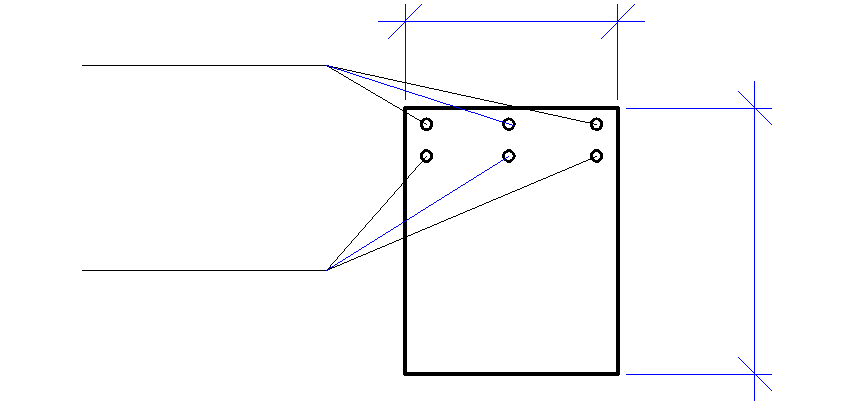

Определим несущую способность сечения при наличии 3 d 18 + 3 d 16
Ригель на второй опоре
d 18
d 16
300
a= 25+18+16/2=51
3750·13.668/(86.7·30)=19.71
ξ =x/h0= 19.706/54.5=0.36
ζ = 1-0.5*ξ =0.9
M1 = Rs·As·h0·ζ= 3750·13.668·54.5·0.899=2511264.35кг*см
Определим несущую способность сечения при наличии 3 стержней диаметром d 18 мм
d 18
300
a=25+18/2=34
3750·7.635/(86.7·30)=11.01
ξ =x/h0= 11.008/56.5=0.19
ζ = 1-0.5*ξ = 0.9
M1 = Rs·As·h0·ζ = 3750·7.635·56.5·0.903=1460752.06кг*см
5) Определим несущую способность сечения при наличии стержней диаметром 3d 10мм. + 3 d 14мм
d 14
300
d 10
a=25+14+10/2=44
3750·6.972/(86.7·30)=10.05
ξ =x/h0= 10.05/55.5=0.18
ζ = 1-0.5*ξ = 0.97
M1 = Rs·As·h0·ζ = 3750·6.972·55.5·0.969=1406065.03кг*см
6) Определим несущую способность сечения при наличии 3 стержней диаметром d 14 мм.
d 14
300
a=25+14/2=32
3750·4.617/(86.7·30)=6.66
ξ =x/h0=6.657/56.5=0.12
ζ = 1-0.5*ξ = 0.94
M1 = Rs·As·h0·ζ = 3750·4.617·56.5·0.941=920511.49кг*см

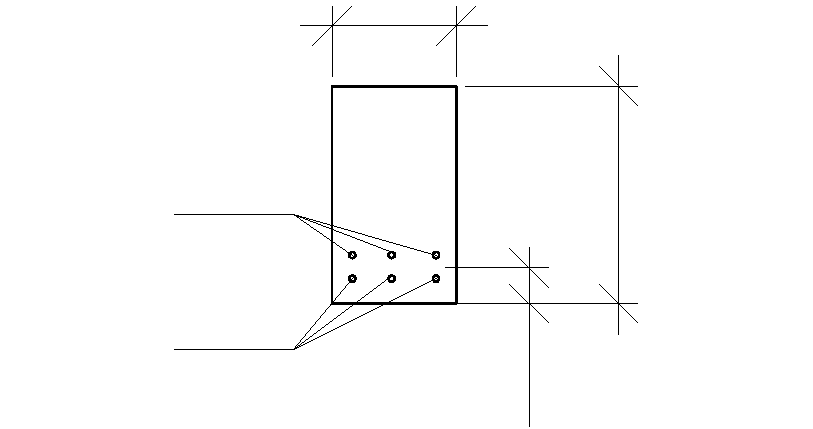

Определим несущую способность сечения при наличии 3 d 18 + 3 d 12
d 12
300
d 18
a=25+18+12/2=49
3750·11.028/(86.7·30)=15.9
ξ =x/h0=11.008/56.5=0.19
ζ = 1-0.5*ξ =0.9
M1 = Rs·As·h0·ζ = 3750·11.028·55·0.935=2126680.87кг*см
Определение длин анкеровки обрываемых стержней.
Условие 1.
На действие максимального значения Q.
Определим
длины анкеровки для обрываемых стержней.
Расчет проводим из двух условий:
,
где:
Q – поперечная сила в нормальном сечении, проходящем через точку теоретического обрыва стержней (с эпюры поперечных сил);
-
интенсивность поперечного армирования
на рассматриваемом участке длины ригеля,
d – диаметр обрываемых продольных стержней.
Из двух значений длины анкеровки выбираем максимальное.
1) Обрыв нижней арматуры
Для диаметра d 14.
Q=17269.9кг расчетная поперечная сила в точке теоретического обрыва
стержня, определяемая по эпюре Q см.
1800·2.355/15=282.6кг/см
20·1.4=28
17269.9/(2·282.6)+5·1.4=37.56
Обрыв верхней арматуры
Для диаметра d 16
Q= 18344.5 кг расчетная поперечная сила в точке теоретического обрыва
стержня, определяемая по эпюре Q см.
1800·2.355/15=282.6кг/см
20·1.6=32
18344.45/(2·282.6)+5·1.6=40.46
690
690
790
2720
Условие 2
Определение длины анкеровки по СП52-101-2003. п8.3.21.
d 28
As== 1.539 см2
Us== 3.14·14/10=4.4 см
A-III Rs= 3750 кгс/см2 табл.2.6(пособие к СП52-101-2003)
Бетон B15 Rbt= 7.65 кгс/см2Таблица 2.2 (пособие к СП52-101-2003)
Базовая (основная) длина анкеровки, необходимая для передачи усилий в арматуре с полным расчетным значением сопротивления Rs на бетон , определяют по формуле (8.1)СП52-101-2003
(3750·1.539)·10/(19.125·4.396)=686.45
см
Rbond - расчетное сопротивление сцепления арматуры с бетоном, принимаемое равномерно распределенным по длине анкеровки и определяемое по формуле (8.2)СП52-101-2003
Rbond = η1η2Rbt = 2.5·1·7.65=19.12 кг/см2
где:
η1=2.5 для горячекатаной и термомеханически обработанной арматуры периодического профиля
η2=1при 14 <32
т.е анкеровка= 49d
принимаем длину анкеровк. 49d
