-мест установки и мощности приборов освещения;
-расположения и параметров воздушных линий электропередач;
-конструкции и устройства подкранового основания для установки стреловых кранов (применение железобетонных поит и др.);
-расположения и конструкции ограждения крановых путей;
-проекта устройства крановых путей, выполненных в соответствии с ГОСТ 51248-99;
-безопасной установки кранов вблизи откосов, котлованов
(траншей), строящихся зданий и сооружений.
IV. Привязка грузоподъемных машин
4.1. Расстояния между выступающими частями передвигающегося по наземным рельсовым путям крана (его поворотной или другой наиболее выступающей частью) и внешним ближайшим контуром здания (сооружения), включая его выступающие части (козырьки, карнизы, пилястры, балконы и т.п.) или временные строительные приспособления, находящиеся на здании или у здания (строительные леса, выносные площадки, защитные козырьки и т.п.), а также строениями, штабелями грузов и другими предметами, должны составлять согласно ст. 2.18.6 ПБ 10-382-00 от уровня земли или рабочих площадок на высоте до 2000 мм не менее 700 мм, а на высоте более 2000 мм - не менее 400 мм соответственно рисунку 1. Для кранов с поворотной башней и числом секций в башне более двух это расстояние принимается не менее 800 мм по всей высоте ввиду возможного отклонения башни от вертикали.
Расстояние по вертикали от консоли противовеса или от противовеса, расположенного под консолью башенного крана, до площадок, на которых могут находиться люди, должно быть не менее 2000 мм.
4.2. Приближение к зданию (сооружению) приставного крана определяется минимальным вылетом, при котором обеспечивается монтаж ближайших к башне крана
32

База нормативной документации: www.complexdoc.ru
конструктивных элементов зданий с учетом размеров фундамента крана и условий крепления крана к зданию.
Конструкции фундамента приставного крана в каждом конкретном случае определяются расчетом, выполненным специализированной организацией.
Конструкции крепления приставного крана к конструкциям здания разрабатывает специализированная организация и согласовывает с автором проекта здания.
4.3.Расстояние между поворотной частью стреловых самоходных кранов, платформой подъемника (вышки), краномманипулятором при любых их положениях и строениями, штабелями грузов, строительными лесами и другими предметами (оборудованием) должно быть не менее 1000 мм.
4.4.При установке фасадных подъемников расстояние от их выступающих частей (не считая опорных роликов, на которые может опираться люлька при подъеме) до выступающих частей здания должно быть не менее 200 мм.
4.5.Приближение грузоподъемных машин к неукрепленным откосам котлованов, траншей или других выемок при ненасыпном грунте разрешается только за пределами призмы обрушения грунта и определяется расстоянием по горизонтали от основания откоса котлована (выемки):
-до нижнего края балластной призмы рельсового кранового пути согласно рисунку 3 и таблице 1.
-для стреловых кранов, строительных подъемников, крановманипуляторов и подъемников (вышек) - до ближайших опор согласно рисунку 4 и таблице 1.
33

База нормативной документации: www.complexdoc.ru
Таблица 1 - Минимальные расстояния по горизонтали от основания откоса выемки до ближайших опор машины
(СНиП 12-03-2001 п. 7.2.4) (L)
Грунт ненасыпной (L)
Глубина |
|
|
|
|
выемки (h), м |
песчаный |
супесчаный |
суглинистый |
глинистый |
|
||||
1,0 |
1,50 |
1,25 |
1,00 |
1,00 |
2,0 |
3,00 |
2,40 |
2,00 |
1,50 |
3,0 |
4,00 |
3,60 |
3,25 |
1,75 |
4,0 |
5,00 |
4,40 |
4,00 |
3,00 |
5,0 |
6,00 |
5,30 |
4,75 |
3,50 |
Примечание - При глубине выемки более 5 м расстояние от основания откоса выемки до ближайших опор грузоподъемных машин определяется расчетом с обязательным дополнительным укреплением.
Крутизну откосов выемок, устраиваемых без крепления в насыпных, песчаных и пылевато-глинистых грунтах выше уровня грунтовых вод (с учетом капиллярного поднятия) или грунтах, осушенных с помощью искусственного водопонижения, следует принимать по таблице 2.
34

База нормативной документации: www.complexdoc.ru
Таблица 2 - Крутизна откосов выемок в зависимости от
глубины (СНиП 12-04-2002 п. 5.2.6)
|
Крутизна откоса (отношение его высоты к |
||
|
заложению) при глубине выемки, м, не более |
||
Виды грунтов |
|
|
|
|
1,5 |
3,0 |
5,0 |
Насыпные неслежавшиеся |
1:0,67 |
1:1 |
1:1,25 |
Песчаные |
1:0,5 |
1:1 |
1:1 |
Супесь |
1:0,25 |
1:0,67 |
1:0,85 |
Суглинок |
1:0 |
1:0,5 |
1:0,75 |
Глина |
1:0 |
1:0,25 |
1:0,5 |
Лессовые |
1:0 |
1:0,5 |
1:0,5 |
Примечания
1. При напластовании различных видов грунта крутизну откосов назначают по наименее устойчивому виду от обрушения откоса.
2. К неслежавшимся насыпным относятся грунты с давностью отсыпки до двух лет - для песчаных; до пяти лет - для пылевато-глинистых грунтов.
Устройство выемок с вертикальными стенками без крепления выше уровня грунтовых вод и при отсутствии вблизи подземных сооружений допускается при их глубине не более, м:
1,0 - в неслежавшихся насыпных и природного сложения песчаных грунтах;
1,25 - в супесях;
1,5 - в суглинках и глинах (СНиП 12-04-2002 п. 5.2.4).
35

База нормативной документации: www.complexdoc.ru

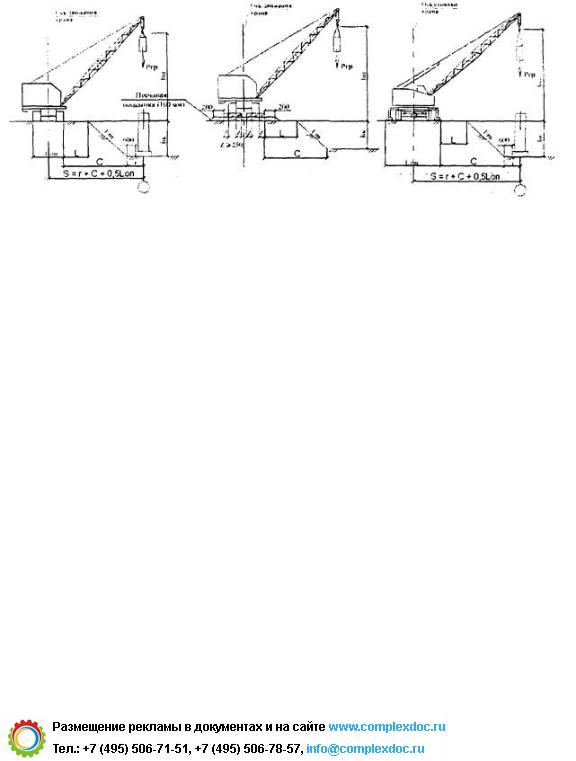

Крутизна откосов выемок глубиной более 5 м во всех случаях и глубиной менее 5 м при гидрологических условиях и видах грунтов, не предусмотренных таблицей 2, а также откосов, подвергающихся увлажнению, должна устанавливаться проектом (СНиП 12-04-2002 п. 5.2.7). Для откосов временных выемок в однородных немерзлых грунтах их крутизну допускается принимать по методике, изложенной в приложении 3 СНиП 3.02.01-87 "Земляные сооружения, основания и фундаменты".
Pгp. - масса поднимаемого груза;
Loп. - размер колеи или базы гусеничного крана, или опорного контура для грузоподъемных машин с выносными опорами;
hп - высота подъема;
С - расстояние от основания откоса котлована до ближайшей опоры грузоподъемной машины;
hк - глубина котлована;
Z - расстояние от опоры гусеничного крана до края железобетонной опорной плиты;
S - расстояние от оси вращения грузоподъемных машин до ближайшей оси здания;
1:m - крутизна откоса по ППР;
r - расстояние от оси здания до основания откоса.
