База нормативной документации: www.complexdoc.ru

- отметка стоянки подъемника.

Рис. 6. Привязка строительного подъемника

3.4. Подбор подъемников (вышек).

3.4.1.Подбор подъемников (вышек) производится по четырем основным параметрам: грузоподъемности, высоте подъема, вылету, глубине опускания.

3.4.2.Грузоподъемность подъемника (вышки) определяется наибольшей массой груза, на подъем которого он рассчитан.

Поднимаемая масса груза Ргр. не должна превышать его грузоподъемность Q, т.е.

Ргр. ≤ Q

3.4.3. Необходимый рабочий вылет Rp определяется расстоянием по горизонтали от вертикальной оси поворота подъемника до наружного ограждения люльки, как показано на рисунке 7.

30

База нормативной документации: www.complexdoc.ru

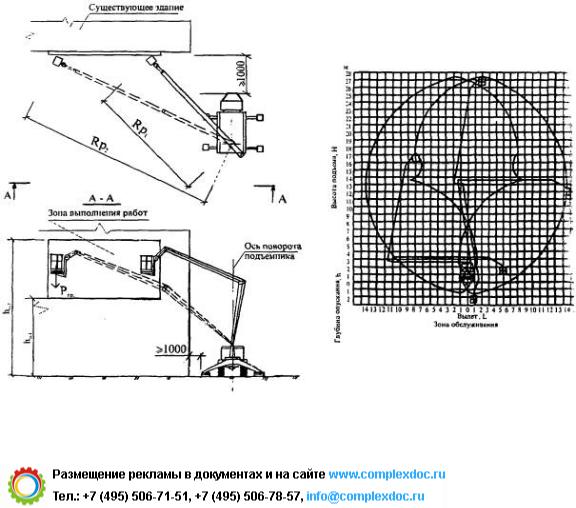

Рис. 7. Привязка подъемника (вышки)

3.4.4. Требуемая высота подъема hп. определяется от отметки основания, на котором стоит подъемник, до верхней или нижней отметки поверхности, на которой выполняются работы.

Значения Rp и hп. для рабочих положений люльки должны находиться в пределах зоны обслуживания подъемника согласно паспортной схеме.

3.4.5. Подбор грузоподъемных машин с учетом расстояния приближения к зданию (сооружению), котловану (выемке) заключается в проверке соответствия грузовой характеристики машины требуемым параметрам (грузоподъемности, вылету, высоте подъема).

3.5. Техническая оснащенность объекта и другие организационные мероприятия с указанием:

-типа и марка грузоподъемной машины, необходимой для обеспечения строительства (монтажа) объекта, с указанием ее краткой технической характеристики, обоснованием по высоте подъема крюка, вылету и грузоподъемности;

-перечня необходимых грузозахватных приспособлений

(стропы, клещи, захваты, траверсы, контейнеры, тара и т.д.) с указанием типа, количества и грузоподъемности;

-подмостков, стеллажей, площадок, кассет, пирамид, необходимых для производства работ и приема грузов;

-оснастки, обеспечивающей временное закрепление элементов перед их расстроповкой;

-перечня (по весу) строительных деталей и конструкций с указанием вылетов стрелы, на которых они будут укладываться (монтироваться);

-наличия и размещения предупредительных надписей, плакатов;

-способов (схем) строповки, обеспечивающей подачу элементов при складировании и монтаже в положении, соответствующем или близком к проектному и месту их расположения;

31
