3 Дополнительные знаки
Дополнительные знаки безопасности используются в сочетании с основными знаками безопасности для уточнения, ограничения или усиления действия основных знаков безопасности.
Дополнительные знаки безопасности допускается располагать ниже или справа, или слева от основного знака безопасности.

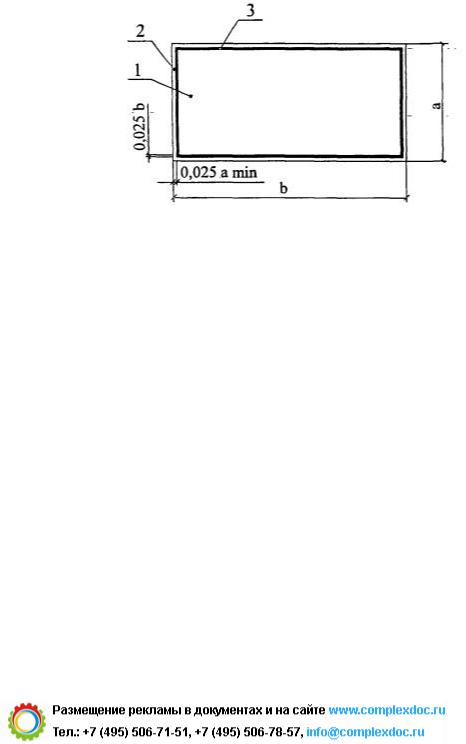

a, b - стороны прямоугольника (2а = b); 1 - основная поверхность; 2 - кант; 3 - кайма
Основа цветографического изображения и соотношение размеров дополнительных знаков безопасности
Цвет основной поверхности - соответствующий цвету основного знака безопасности, цвет каймы - черный или красный, цвет канта - белый или желтый (для основной поверхности желтого цвета).
Допускается выполнять дополнительные знаки без каймы.
Поясняющая надпись должна быть черного цвета.
4 Размеры знаков безопасности
Размер знака безопасности зависит от расстояния опознания знака и освещенности поверхности знака.
Усредненные размеры основных знаков безопасности при нормальном естественном освещении и искусственном освещении при освещенности 30 - 150 лк указаны в таблице.
222

База нормативной документации: www.complexdoc.ru
Таблица - Усредненные размеры основных знаков
безопасности
|
Запрещающие знаки |
Предупреждающие знаки |
||
|
Диаметр круга, d, мм |
Длина стороны треугольника, b, мм |
||
|
|
|
||
Расстояние |
|
|
|
|
опознания, |
|
|
при освещенности, лк |
|
L, м |
при освещенности, лк |
|||
|
|
|
||
|
нормальное |
30 - 150 |
нормальное 150 |
30 - 150 |
|
- 300 |
|||
|
|
|
||
|
150 - 300 |
|
|
|
10 |
250 |
400 |
300 |
500 |
15 |
375 |
600 |
500 |
750 |
20 |
500 |
800 |
650 |
1000 |
25 |
625 |
1000 |
800 |
1250 |
30 |
750 |
1200 |
950 |
1500 |
40 |
1000 |
1600 |
1250 |
2000 |
Размеры дополнительных знаков безопасности должны соответствовать размерам основных знаков безопасности, которые они дополняют.
Допускается увеличивать высоту дополнительных знаков в зависимости от числа строк надписи.
Размер знаков безопасности с внешним или внутренним электрическим освещением с минимальной освещенностью
223

База нормативной документации: www.complexdoc.ru
поверхности свыше 500 лк может быть уменьшен в два раза по сравнению с размером нормально освещенных знаков.
5 Материалы для изготовления знаков безопасности
Конструкционные и лакокрасочные материалы следует выбирать с учетом вида исполнения, специфики условий размещения знаков безопасности.
Материалы, используемые для изготовления знаков безопасности и сигнальной разметки, по показателям безопасности должны соответствовать санитарно-гигиеническим нормам и правилам, а также нормативным документам по пожарной безопасности.
Допускается выполнять знаки безопасности на поверхности материала-носителя, имеющего форму квадрата. Сторона квадрата должна быть больше или равна:
-диаметру круга d для запрещающих знаков;
-стороне треугольника b для предупреждающих знаков.
В качестве материала-носителя, на поверхность которого наносят цветографическое изображение знака безопасности, допускается использовать металлы, пластики, силикатное или органическое стекло, самоклеющиеся полимерные пленки, самоклеющуюся бумагу, картон и другие материалы.
Приложение N 9
Перечень документации на строительном объекте, необходимый для
получения разрешения на эксплуатацию крана
1.Проект производства работ краном (ППРк)
2.Заключение экспертизы промышленной безопасности ППРк, утвержденное территориальным органом Ростехнадзора
224

База нормативной документации: www.complexdoc.ru
3.Акт настройки приборов безопасности крана (ОНК-160 и др.)
суказанием зон ограничения работы кранов в соответствии с ППРк, подписанный специалистом, настроившим приборы, ответственными лицами и крановщиком.
Один экземпляр акта должен находиться у крановщика, второй - у ответственного за безопасное производство работ. Крановщик должен быть ознакомлен с инструкцией по эксплуатации приборов безопасности под роспись.
4.Паспорт на крановый путь и на тупиковые упоры.
5.Заявка, договор-передачи, аренды крана между владельцем крана и строительной организацией с указанием ответственности сторон за исправное состояние крана, крановых путей, грузозахватных приспособлений и за безопасную эксплуатацию крана. (Надзор за безопасной эксплуатацией и исправным состоянием крана, крановых путей и грузозахватных приспособлений осуществляется организацией - владельцем крана).
6.Копии приказов о назначении ответственных лиц: за осуществление производственного контроля (организацию надзора), за безопасное производство работ кранами, за электрохозяйство на строительном объекте, о назначении стропальщиков.
7.При наличии ЛЭП - копии приказа "О работе крана вблизи ЛЭП" с ознакомлением крановщика, стропальщиков под роспись.
8.Должностные инструкции для ответственных лиц; производственные инструкции для крановщика, стропальщика, выданные под роспись.
9.Журнал учета и осмотра грузозахватных приспособлений и тары.
10.Инструкция по осмотру грузозахватных приспособлений и тары (приспособления осматриваются 1 раз в 10 дней, тара - 1 раз
вмесяц).
11.Удостоверения об аттестации специалистов по промышленной безопасности и по Правилам устройства и безопасной эксплуатации грузоподъемных машин, удостоверения крановщика и стропальщика.
225
