- •Приказ Федеральной службы по экологическому, технологическому и атомному надзору
- •"Об утверждении и введении в действие Методических рекомендаций о порядке разработки проектов производства работ грузоподъемными машинами и технологических карт погрузочно-разгрузочных работ"
- •Руководитель К.Б. Пуликовский
- •"Методические рекомендации о порядке разработки проектов производства работ грузоподъемными машинами и технологических карт погрузочно-разгрузочных работ"
- •Содержание
- •Рис. 1. Привязка башенного крана к зданию
- •Рис. 2. Привязка стрелового крана к зданию
- •Рис. 3. Установка рельсового крана у откоса котлован
- •m = Ур.с.к. ± Ур.п. (при стоянке крана на крыше)
- •Рис. 4. Установка кранов для опускания (подъема) грузов ниже уровня стоянки
- •Рис. 5. Привязка крана-манипулятора (продолжение)
- •Рис. 6. Привязка строительного подъемника
- •Рис. 7. Привязка подъемника (вышки)
- •IV. Привязка грузоподъемных машин
- •L - минимальное расстояние по горизонтали от основания откоса выемки до ближайших опор машины (СНиП 12-03-2001 п. 7.2.4)
- •Рис. 8. Установка стреловых кранов у откосов выемок
- •Рис. 9. Установка грузоподъемных машин у зданий с подвалом, без расчета выдавливания стен от крановых нагрузок
- •Рис. 10. Вертикальная привязка стреловых кранов с предохранительным канатом
- •Рис. 11. Привязка крана внутри строящегося или реконструируемого здания
- •Рис. 12. Границы зон при работе башенных кранов
- •* - граница опасной зоны определяется в соответствии с п. 5.4. настоящих «Указаний...».
- •где Вг - наименьший габарит перемещаемого груза;
- •Lг - наибольший габарит перемещаемого груза;
- •X - минимальное расстояние отлета груза.
- •Рис. 14. Определение границы опасной зоны
- •Рис. 15. График определения минимального расстояния отлета груза при его падении
- •Рис. 16. Опасная зона при работе грузового строительного подъемника
- •Рис. 17. Пример перемещения грузов у существующего здания
- •Рис. 18. Установка защитного экрана на консоль в окна
- •Рис. 19. Установка защитного экрана на консоль настенную
- •Рис. 20. Установка защитного экрана на землю
- •Рис. 21. Возведение девятиэтажного здания административного назначения, расположенного между двумя жилыми зданиями разной высоты
- •Рис. 22. Разрез 1-1
- •Рис. 23. Возведение многоэтажного здания, примыкающего к более низкому жилому дому и выходящего на магистраль с интенсивным движением транспорта
- •Рис. 24. Разрезы 1-1 и 2-2
- •VI. Ограничение зон обслуживания кранами
- •Рис. 25. Система координатной защиты при работе стрелового крана в стесненных условиях
- •Рис. 26. Схема действия системы ограничения зон работы СОЗР башенного крана
- •Рис. 27. Пример принудительного ограничения зоны обслуживания кранов
- •Таблица 5 - Границы опасных зон
- •Рис. 28. Работа грузоподъемных кранов в охранной зоне ЛЭП
- •VIII. Стройгенплан
- •Спецификация материалов на одно звено ограждения
- •Рис. 30. Инвентарное ограждение рельсовых путей башенных кранов (вариант 1)
- •Спецификация материалов на одну стойку ограждения
- •Рис. 31. Временное ограждение рельсовых крановых путей (вариант 2)
- •Спецификация материалов на одно звено ограждения
- •IX. Технологические схемы
- •Рис. 32. Подача грузов в проемы перекрытий
- •XII. Выносные грузоприемные площадки
- •Таблица масс грузов, подаваемых на выносную площадку
- •XIV. Погрузочно-разгрузочные работы
- •XV. Строповка грузов
- •XIX. Устройство рельсовых крановых путей
- •Таблица 8 - Ориентировочная толщина балласта
- •Таблица 8 - Ориентировочная толщина балласта
- •Приложение N 1
- •Срок выполнения
- •Исполнитель
- •Приложение N 2
- •Форма наряда-допуска на производство работ в местах действия опасных или вредных факторов
- •Приложение N 3
- •Основные грузозахватные приспособления
- •Основные грузозахватные приспособления
- •Приложение N 5 (справочное)
- •Примеры схем строповки грузов
- •Примеры схем строповки грузов
- •Примеры схем строповки грузов (продолжение 1)
- •Примеры схем строповки грузов (продолжение 2)
- •Примеры схем строповки грузов (продолжение 3)
- •Примеры схем строповки грузов (продолжение 4)
- •Примеры схем строповки грузов (продолжение 5)
- •Примеры схем строповки грузов (продолжение 6)
- •Примеры схем строповки грузов (продолжение 7)
- •Примеры схем строповки грузов (продолжение 8)
- •Примеры схем строповки грузов (продолжение 9)
- •Примеры схем строповки грузов (продолжение 10)
- •Примеры схем строповки грузов (продолжение 11)
- •Примеры схем строповки грузов (продолжение 12)
- •Примеры схем строповки грузов (продолжение 13)
- •Примеры схем строповки грузов (продолжение 14)
- •Примеры схем строповки грузов (продолжение 15)
- •Примеры схем строповки грузов (продолжение 16)
- •Примеры схем строповки грузов (продолжение 17)
- •Примеры схем строповки грузов (продолжение 18)
- •Примеры схем строповки грузов (продолжение 19)
- •Примеры схем строповки грузов (продолжение 20)
- •Приложение N 6 (рекомендуемое)
- •Образец стенда со схемами строповки и таблицей масс грузов
- •Условные обозначения
- •Приложение N 8 (справочное)
- •Основные и дополнительные знаки безопасности (ГОСТ Р 12.4.026-2001)
- •1 Предупреждающие знаки
- •Основные и дополнительные знаки безопасности. Предупреждающие знаки (N 1 и 3)
- •Основа цветографического изображения и соотношение размеров предупреждающих знаков безопасности
- •2 Запрещающие знаки
- •Основа цветографического изображения и соотношение размеров запрещающих знаков безопасности
- •3 Дополнительные знаки
- •Основа цветографического изображения и соотношение размеров дополнительных знаков безопасности
- •4 Размеры знаков безопасности
- •5 Материалы для изготовления знаков безопасности
- •Приложение N 9
- •Перечень использованной литературы
База нормативной документации: www.complexdoc.ru

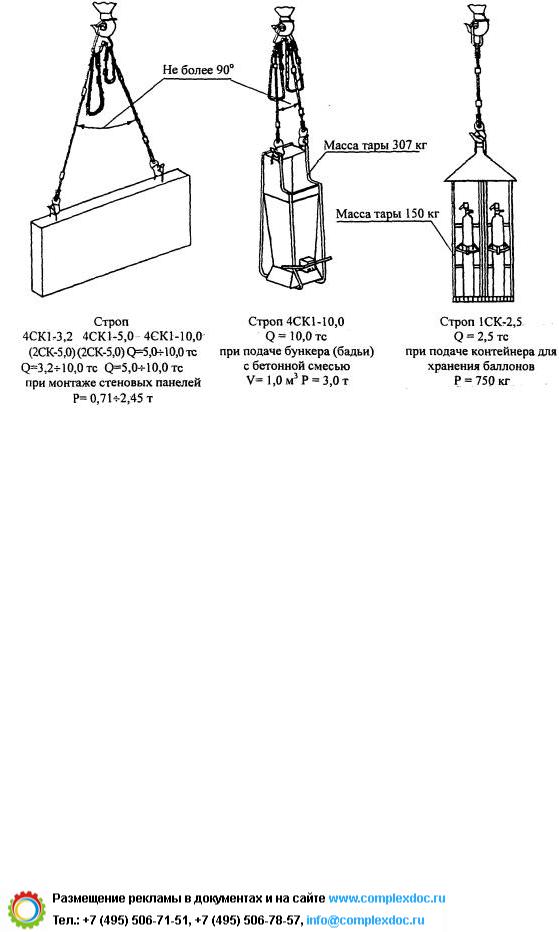

Примеры схем строповки грузов (продолжение 10)
191
База нормативной документации: www.complexdoc.ru

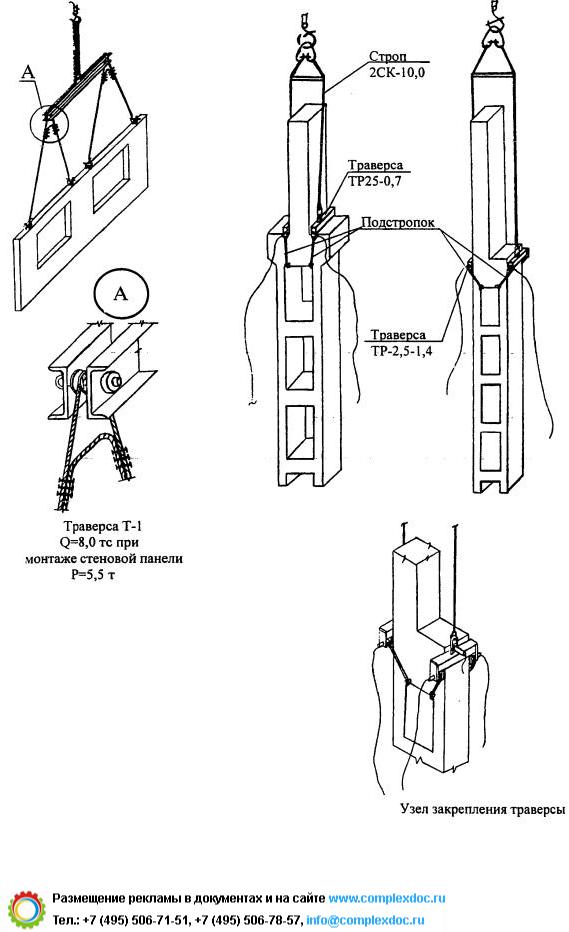

Примеры схем строповки грузов (продолжение 11)
192
База нормативной документации: www.complexdoc.ru
193
База нормативной документации: www.complexdoc.ru

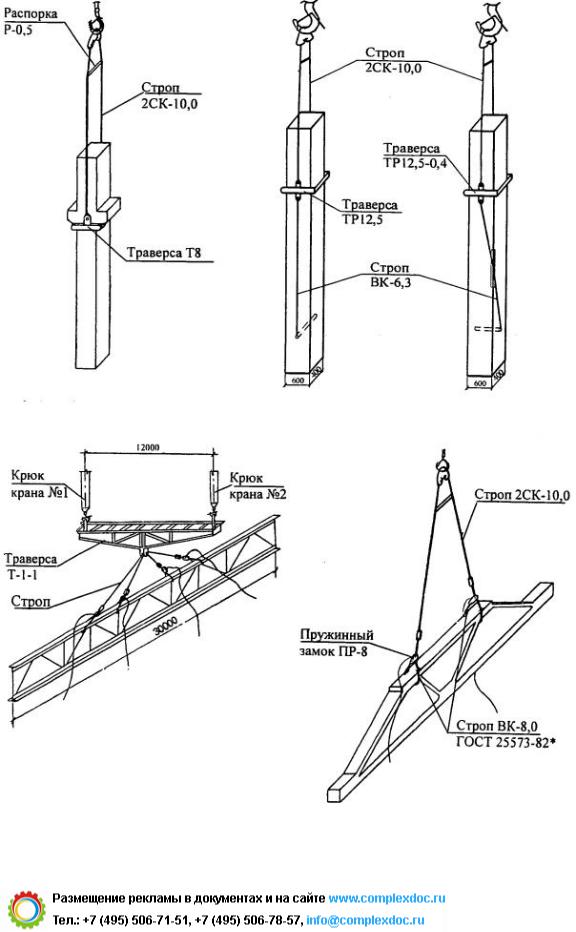

Примеры схем строповки грузов (продолжение 12)
194
База нормативной документации: www.complexdoc.ru
195
