Основные грузозахватные приспособления (продолжение
7)
Приложение N 5 (справочное)

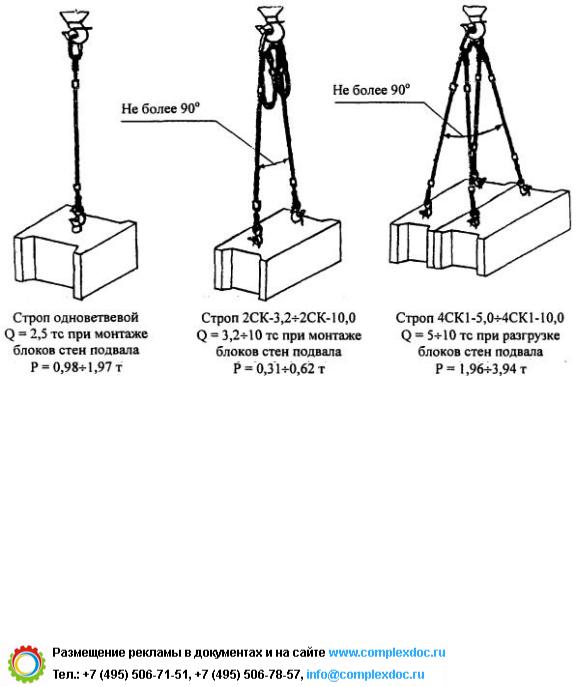

Примеры схем строповки грузов
Примеры схем строповки грузов
183
База нормативной документации: www.complexdoc.ru

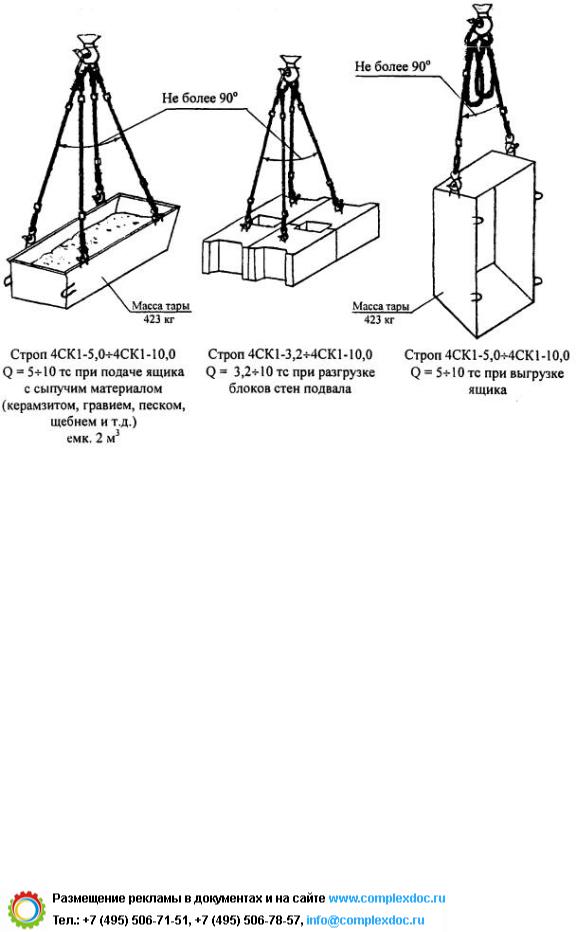

Примеры схем строповки грузов (продолжение 1)
184
База нормативной документации: www.complexdoc.ru

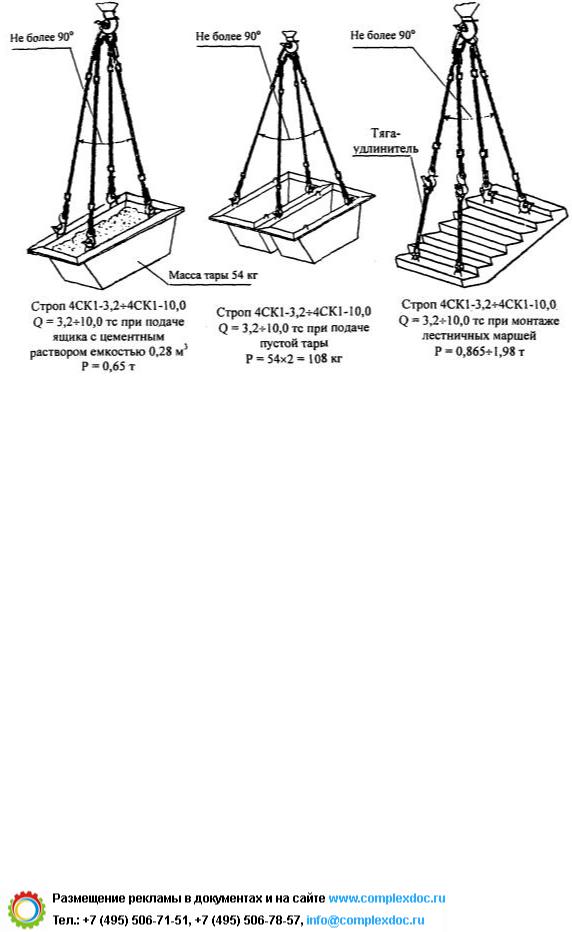

Примеры схем строповки грузов (продолжение 2)
185
База нормативной документации: www.complexdoc.ru

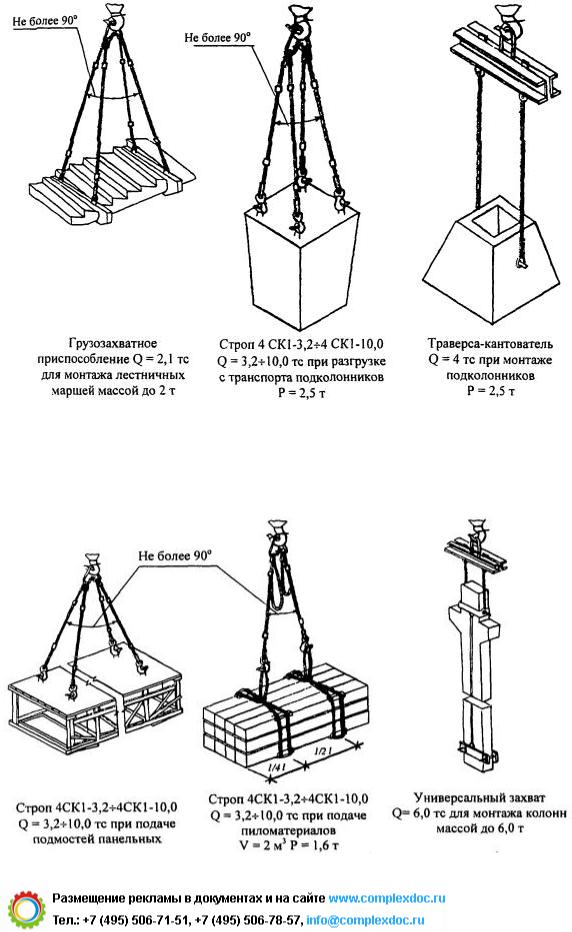

Примеры схем строповки грузов (продолжение 3)
186
