Сервер данных
В качестве сервера данных был выбран сервер Trinity Server E140SQ-M4. Он показан на рисунке 5.
Рисунок 5 – Сервер Trinity Server E140SQ-M4
Его характеристики показаны на рисунке 6.
Рисунок 6 – Характеристики сервера Trinity Server E140SQ-M4
Жесткие диски 300GB объединены в RAID-массив. Чаще всего жесткие диски сервера (от двух до шестнадцати) объединены в единый массив. Например - у вас стоит восемь дисков по 300 Гб. Система настроена так - что они определяются как один. То есть у вас не 2,4Тб, а те же 300Гб. Но при этом - если вдруг половина дисков выйдет из строя - информацию удастся спасти. Такой тип хранения называется RAID-массив.
-
Источник бесперебойного питания

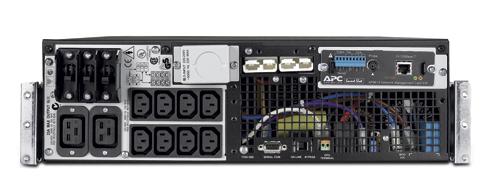

В качестве источника бесперебойного питания был выбран APC Smart-UPS RT 6000. Он показан на рисунке 6.
Рисунок 6 – Источник бесперебойного питания APC Smart-UPS RT 6000
По условию задания, источник бесперебойного питания должен позволять работать автономно в течение не менее трех часов. Характеристика батареи для источника питания представлена на рисунке 7.
Рисунок 7 – Характеристика батареи и продолжительность автономной работы
Для поддержания автономной работы в течение не менее трех часов, в ИБП были поставлены 2 дополнительные батареи SURT192RMXLBP.
-
Спецификация оборудования
|
№ |
Наименование и техническая характеристика |
Тип, марка, обозначение документа |
Единица измерения |
Количество |
Цена за шт., руб. |
Общая сумма, руб. |
|
|
1 |
Шкаф телеком. напольный |
ШТК-М-27.6.6-1ААА 27U |
шт. |
1 |
16800 |
16800 |
|
|
2 |
Модуль вентиляторный (6 вентиляторов) |
Hyperline 19" CFMD-6 1U |
шт. |
2 |
5421 |
10842 |
|
|
3 |
Коммутационная панель на 24 порта |
Hyperline PP2-19-24-8P8C-C5e-110D 1U |
шт. |
2 |
1020 |
2040 |
|
|
4 |
Коммутатор |
D-LINK DGS-1100-24 1U |
шт. |
2 |
8351 |
16702 |
|
|
5 |
Горизонтальный кабельный органайзер |
ГКО-О-4.62/7035 1U |
шт. |
2 |
258 |
516 |
|
|
6 |
Бухгалтерский сервер |
Trinity Server E110-M4 1U |
шт. |
1 |
118012 |
118012 |
|
|
7 |
Сервер данных |
Trinity Server E140SQ-M4 4U |
шт. |
1 |
182694 |
182694 |
|
|
8 |
Источник бесперебойного питания |
APC Smart-UPS RT 6000 3U +2 батареи SURT192RMXLBP |
шт. |
1 |
124151+ 2*36831 |
197813 |
|
|
9 |
Блок силовых розеток |
БР-9П-Ш 1U |
шт. |
2 |
1150 |
2300 |
|
|
10 |
Патч-корд |
UTP 5e (0.5м) |
шт. |
48 |
24 |
1152 |
|
|
11 |
Кабель |
UTP 4-pair |
м. |
1250 |
8 |
10000 |
|
|
12 |
Кабель-канал |
L30015 32х12,5 (2м) |
шт. |
590 |
130 |
76700 |
|
|
13 |
Стяжка нейлоновая |
CV200/NYT-200*2.5 (100 шт. в уп.) |
шт. |
1 |
49 |
49 |
|
|
14 |
Информационная розетка |
NEOMAX (EBX-U-28) кат. 5e двойная RJ45 |
шт. |
48 |
102 |
4896 |
|
|
15 |
Коннектор |
8P8C (100 шт. в уп.) |
шт. |
1 |
188 |
188 |
|
|
Итого: |
640704 |
||||||
Шкаф ШТК-М-27.6.6-1ААА
|
1 |
Вентиляторный модуль |
|
2 |
|
|
3 |
Сервер данных |
|
4 |
|
|
5 |
|
|
6 |
|
|
7 |
|
|
8 |
Коммутационная панель КП1 |
|
9 |
Кабельный органайзер |
|
10 |
Коммутатор |
|
11 |
|
|
12 |
Коммутационная панель КП2 |
|
13 |
Кабельный органайзер |
|
14 |
Коммутатор |
|
15 |
|
|
16 |
|
|
17 |
Бухгалтерский сервер |
|
18 |
|
|
19 |
|
|
20 |
Источник бесперебойного питания |
|
21 |
|
|
22 |
|
|
23 |
Блок силовых розеток |
|
24 |
Вентиляторный модуль |
|
25 |
|
|
26 |
|
|
27 |
|
