2.5 Порядок измерении сопротивления изоляции

  1. Во вкладке «Подключение»:

  1. Установить параметры исследуемой линии согласно задания;

  2. Сформировать начальную базу данных неисправностей кабеля:

  3. Подключить клеммы к исследуемым парам кабеля

(Прим. Правила ввода параметров кабеля, формирования базы данных неисправностей, а также вопрос подключения клемм прибора, приведены в лабораторной работе №1 настоящего пособия).

  1. Перейти на вкладку «Измерение»

Во вкладке «Измерение» провести:

  1. Калибровку прибора (установка на бесконечность, настройка прибора для измерения сопротивления изоляции);

  2. Произвести измерение характеристик исправного кабеля (записать полученные )

“чувствительность Rиз”.

  1. Перед проведением исследований влияния неисправностей кабеля на состояние сопротивления изоляции средствами программы, имитирующей работу измерительного прибора ПКП 5 необходимо выполнить следующие:

  1. Открыть программу ПКП 5

  2. В окне “Подключение” соединить линии 1 и 2 прибора к нужной паре правого плинта, например к пятой паре, линию 3 подключить к зажиму оболочки кабеля (заземление).

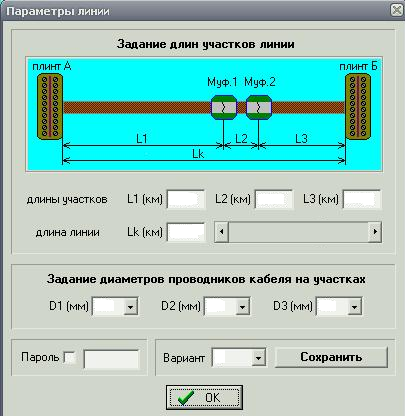

  1. В окне “Параметры”, “Параметры линии” установить параметры кабеля связи, соответствующие своему варианту.

  1. В окне “Измерение”, после включения, установки бесконечности, установить переключатель “род работ” в положение «Rиз, С»

  2. Произвести калибровку измерителя сопротивления изоляции, наведя курсор на верхнюю кнопку “Rиз” и нажав кнопку мыши. Удерживая кнопку в нажатом состоянии с помощью клавиши “пробел” клавиатуры, ручкой “калибровка Rиз” установить стрелку индикатора на отметку “1” шкалы измерения сопротивления (крайнее правое положение).

  1. Установить переключатель “переключение линий” в положение “1-2”, для измерения сопротивления изоляции между проводами. Для измерения сопротивления изоляции между проводом и оболочкой кабеля – в положения “1-3” и “2-3”.

  1. Установить ручку переключателя “чувствительность Rиз” в положение х 0,1.

  1. Нажать нижнюю кнопку “Rиз”.

  1. По шкале М произвести отсчет значения . Если стрелка прибора установится в нерабочей части шкалы (левее отметки 10 по шкале М), установить ручку переключателя “чувствительность Rиз” в положение х 1; х 10 и т.д. до установления стрелки в рабочей части шкалы.

  2. Определить значение «Rиз» по формуле:

Rиз = n·, MОм, где n - множитель, отсчитанный на переключателе “чувствительность Rиз”.α-отсчет значения по шкале М

2.6 Содержание отчета

  1. Результаты измерений «Rиз»

  2. Краткий анализ полученых результатов и выводы

2.7 Контрольные вопросы

  1. Дайте классификацию кабелей связи в зависимости : от области применения; от условий прокладки и эксплуатации; по спектру передаваемых частот; по конструкции.

  2. Дайте классификации кабелей связи в зависимости от: материала и формы изоляции; по виду оболочек.

  3. Дайте маркировку городских телефонных кабелей и кабелей для соединительных линий.

  4. Какими свойствами должен обладать материал, применяемые для изоляции кабельных жил?

  5. Какими параметрами определяется свойствами изоляции в электрическом отношении?

  6. Какой диэлектрик является наилучшим, каковы его параметры?

  7. Чем определяется количество твердого диэлектрика в структуре кабельной изоляции?

  8. Какие поляризационные пластмассы используются в качестве диэлектриков в кабелях связи?

  9. Как связана пригодность того или иного типа кабеля и ширина полосы частот, передаваемой по кабелю?

  10. Чем определяются потери высокочастотной энергии в диэлектрике кабеля?

  11. Для изоляции жил какие кабелей применяют бумагу, полистирол?
