ИЗМЕРЕНИЯ В ТЕХНИКЕ СВЯЗИ

Методические указания к лабораторным

занятиям для студентов

обучающиеся по направлению 210400 «Телекоммуникации»

Астрахань 2009

УДК 621.39

Авторы: к.т.н., доцент Стрижаков В.П.; ст.пр. Сорокин А.А.

Рецензент: к.т.н., доцент Е.А. Барабанова

Стрижаков В.П., Сорокин А.А. Методические указания к лабораторным занятиям по дисциплине «Измерения в технике связи» для студентов, обучающихся по направлению 210400 «Телекоммуникации»/АГТУ. Астрахань, 2010.-60 с.

Методические указания предназначены для выполнения лабораторных работ студентами, обучающимися по направлению 210400 «Телекоммуникации» по дисциплине «Измерения в технике связи». Указания дают возможность изучения методов и средств измерений основных электрических характеристик кабелей городской телефонной связи с использованием программного пакета имитирующего работу прибора ПКП-5, а также определения характеристик и мест повреждения кабелей при различных неисправностях на реальном приборе ПКП-5 и имитаторах линий.

Методические указания утверждены на заседании кафедры «Связь» 8.12.2009г., протокол №14

© Астраханский государственный технический университет

Содержание

Работа №1 Изучение основ работы

с программным пакетом, имитирующим работу ПКП-5 4

Работа №2 Измерение сопротивления изоляции 14

Работа №3 Измерение емкости рабочей пары 22

Работа №4 Измерения сопротивления шлейфа рабочей пары

в металлических кабелях 30

Работа №5 Измерения омической асимметрии

в металлических кабелях телефонной связи 40

Работа №6 Измерение сопротивления изоляции на имитаторе

линии прибором ПКП-5 49

Работа №7 Измерение сопротивления шлейфа

и определение расстояния до места повреждения

изоляции прибором ПКП-5 на имитаторе 53

Работа №8 Определение расстояния до места

повреждения изоляции симметричной цепи и расстояния

до места обрыва жил кабеля 56

Работа №1 ознакомление с установкой для изучения и функционирования электронных телефонных аппаратов

1.1 Цель работы:

Ознакомиться с лабораторной установкой для изучения электронных телефонных аппаратов.

1.2 Содержание работы

1. Ознакомиться с имитатором сигналов АТС;

2. Ознакомиться со структурной схемой электронного телефонного аппарата;

3. Ознакомиться с наборным полем лабораторной установки;

1.3 Предварительное задание

Изучить по рекомендованной литературе устройство телефонных аппаратов.

1.4 Описание лабораторной установки

Общий вид лабораторной установки показан на рис. 1.1

1.5 Описание программного эмулятора прибора ПКП 5

При запуске программы-эмулятора ПКП 5 открывается рабочее окно «Подключение» (рис. 1.1).

Рис. 1.1 Рабочее окно «Подключение» программы-эмулятора ПКП - 5

В окне «Подключение» производится выбор измеряемых пар линии. Для выбора пары исследуемой пары линии необходимо: манипулятором «Мышь» выбрать разъем на колодке «3» и соединить с разъемами на плинте «1». Всего между колодкой 3 и плинтом 1 устанавливается три соединения (два провода исследуемой линии и «земля»). Пример соединения колодки 3 с плинтом 1 показан на рис. 1.2.

На рисунке 1.2 показаны примеры подключения колодки 3 с плинтом 1 для измерения таких характеристик как сопротивление изоляции, емкости линии, для измерения сопротивления шлейфа. Нумерация проводов заданы с 0 до 19.

Д

Рис 1.2 Примеры соединения колодки 3 с плинтом 1

ля проведения дальнейших исследований необходимо задать характеристики линии, для этого надо нажать кнопку «Параметры» (рис. 3), после чего появится окно (рис. 1.3).

П

Рис 1.3. Рабочее окно «Параметры» программы-эмулятора ПКП 5

ри нажатии на кнопку «Параметры линии» (рис. 1.3) появится окно (рис. 1.4).

В

Рис 1.4. Рабочее окно «Параметры линии» программы-эмулятора ПКП - 5

данном окне задаются такие параметры линии как: «Длина линии» (от 2 до 6 км); длины участков линии: участокL1 (Плинт А – Муфта 1), участок L2 (Муфта 1 – Муфта 2), участок L3 (Муфта 2 – Плинт Б); диаметр проводов D1 на участке L1, D2 на участке L2, D3 на участке L3. Для сохранения выбранных параметров необходимо нажать кнопку «OK», после появится окно «Параметры» (рис. 1.3).

Далее в окне «Параметры», если это оговорено в задании, для установки неисправностей необходимо при помощи манипулятора «Мышь» поставить точку в кружке «Есть», появится окно «Ввод неисправности», рис. 1.5.

Процесс ввода неисправностей, мест повреждений и номеров проводов, на которых произошли неполадки, показан на рис. 1.6.

Затем необходимо нажать клавишу «Сохранить» и клавишу «ОК», программа вернется к окну «Параметры» показанному на рис. 1.3. Если изменений больше нет то в окне «Параметры» нажимаем клавишу «ОК», программа возвращается к окну «Подключения»

После формирования базы данных необходимой для проведения моделирования измерения характеристик кабеля проводится автоматическая обработка данных. Запуск процесса обработки осуществляется нажатием манипулятора «Мышь» на вкладку «Измерение» (см. рис. 1.1). Через несколько секунд, после нажатия на вкладку «Измерения», рис. 1.1 будет иметь вид, показанный на рис. 1.7.

Н

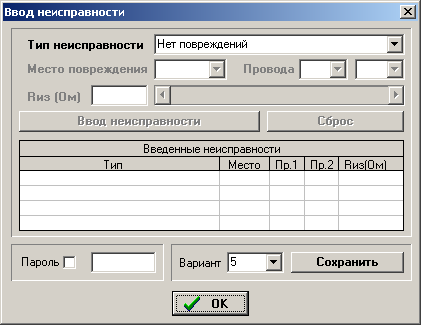

Рис 1.5. Рабочее окно «Ввод неисправности» программы-эмулятора ПКП - 5

Рис 1.6. Процесс моделирования неисправностей в кабеле

а рисунке 1.7 введены следующие обозначения:

8. Шкала прибора;

9. Панель калибровочных устройств,

10. Ручка расширения предела измерений прибора,

11. П



    Рисунок 1.8. Рабочее окно «Измерение» программы-эмулятора ПКП 5

    ереключатель измеряемых линий положение (1-2) используется при измерении характеристик токоведущих проводов, положения (1-3, 2-3) используется при измерении характеристик между токоведущими проводами и экраном кабеля, положения М1 и М2 используется при измерении сопротивления шлейфа и омической асимметрии проводов при помощи магазина сопротивлений.

12. Выключатель;

13. Кнопки, используемые для калибровки шкалы прибора при использовании устройств 9;

14. Кнопки, используемые при измерении характеристик кабеля;

15. Индикаторная лампочка;

16. Переключатель выбора рода работ;

17. Магазин сопротивлений.

Перед началом снятия показаний, прибор ПКП 5 требует предварительной подготовки. Выполнение подготовительных операций сводится к калибровке шкалы прибора. Калибровку шкалы прибора желательно производить перед каждым измерением.

Для проведения калибровки необходимо:

1. Включить прибор при помощи нажатия с помощью манипулятора «мышь» выключателя 12, о включении свидетельствует желтый цвет индикатора 15 (рис. 1.7). После нажатия выключателя на шкале прибора отклонится стрелка (рис. 1.8)

2. Н



   а) б)

   Рис 1.8. Начальная установка шкалы прибора на

   а панели калибровочных устройств курсором выбрать ручку «установка» и последовательным нажатием на левую кнопку манипулятора «мышь» добиться того, чтобы стрелка на шкале прибора заняла положение на делении с обозначением «», (рис. 1.8 б).

В дальнейшем калибровка прибора производится в зависимости от вида выполняемых работ, приемы проведения данных калибровочных мероприятий описаны далее
