2.5. Разъединители
Разъединитель – это контактный коммутационный аппарат, предназначенный для отключения и включения электрической цепи без тока или с незначительным током (до 15 А трехполюсными разъединителями наружной установки при напряжении 10 кВ и ниже), который для обеспечения безопасности имеет между контактами в отключенном положении изоляционный промежуток.
При ремонтных работах разъединителем создается видимый разрыв между частями, оставшимися под напряжением, и аппаратами, выведенными в ремонт.
На ВН установлены разъединители горизонтально-поворотного типа РНДЗ-1А-110/1000 У1 с одним заземлителем, РНДЗ-2-110/1000 У1 с двумя заземлителями (рис. 2.6, П1.12). Для их коммутации установлен ручной привод типа ПР-У1. ЗОН-110 1У1 производит включение и отключение нейтралей силовых трансформаторов на ПС (рис. П1.6).
Разъединители типа SOHK-7-10-1(и 2)-40,5-630 установлены на СН (рис. П1.17).
а) б)

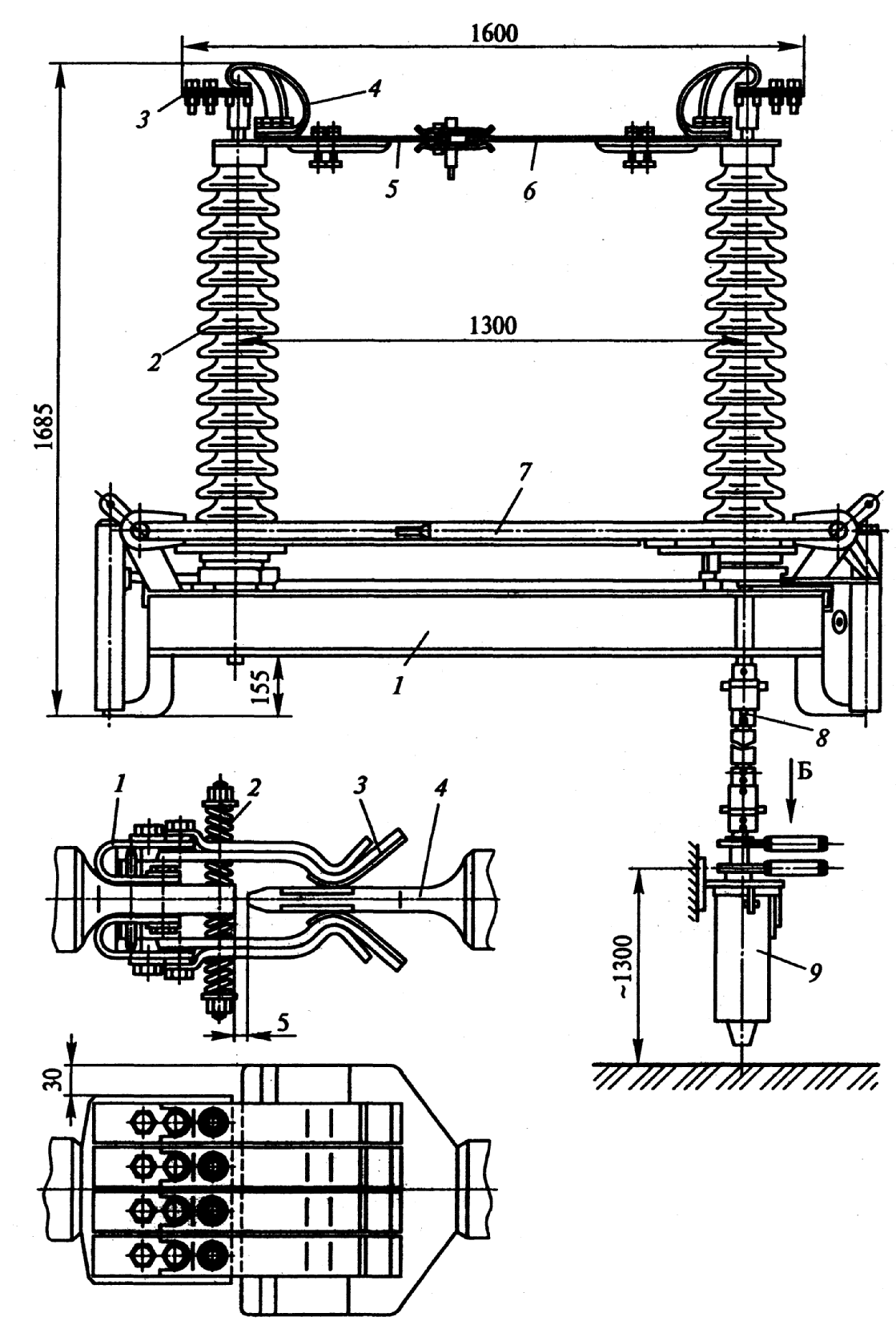

Рис. 2.6. Разъединитель горизонтально-поворотного типа
РНДЗ.2-110:
а – включенное положение разъединителя: 1 – рама; 2 – опорный изолятор; 3 – наконечник для присоединения шин; 4 – гибкая связь; 5 – главный нож с ламелями; 6 – главный нож без ламелей; 7 – заземляющие ножи; 8 – тяга к приводу; 9 – привод; б – разъемный контакт разъединителя РНВ-500: 1 – гибкая связь; 2 – пружина; 3 – ламель; 4 – лопатка
2.6. Трансформаторы тока.
Измерительные трансформаторы тока (ТТ) служат для:
– разделения, то есть изоляции измерительных цепей, с которыми соприкасается человек, от цепей высокого напряжения, тем самым обеспечивается безопасность;
– уменьшения тока до величины, удобной для измерения, то есть для обеспечения измерений тока;
– унификации конструкций электроизмерительных приборов, рассчитанных на номинальный ток 5А или 1А, что упрощает их производство и снижает стоимость;
– подключения измерительных приборов, релейной защиты и автоматики, а также используется в качестве оперативного тока.
На ВН установлены трансформаторы тока ТФЗМ-110Б-600/5-1У1 класса точности 0,5/10р/10р (рис. П1.7), а также ТТ типа ТВТ-110-600/5, встроенные во вводы 110 кВ силовых трансформаторов.
На СН установлены ТТ типа ТФЗМ-35Б-150/5-1У1 класса точности 0,5/10р/10р (рис. П1.15).
ТТ типа ТВТ-35 встроены в силовые трансформаторы, типа ТВ-35II-600/5 встроены в выключатели вводные, секционные и отходящих линий.
На НН установлены ТТ в комплектных ячейках. В ячейках с вводными выключателями установлены ТТ типа ТЛШ-10-3000/5 класса точности 0,5/10р. В ячейке с секционным выключателем установлены ТТ типа ТЛК-10-1500/5 класса точности 0,5/10р. В ячейках отходящих линий установлены ТТ типа ТОЛ-10 класса точности 0,5/10р и ТТ специальной конструкции для релейных защит типа ТЗЛ-10.
2.7. Трансформаторы напряжения.
Измерительные трансформаторы напряжения (ТН) предназначены для:
– отделения цепей измерения и релейной защиты от первичных цепей высокого напряжения;
– понижения высокого напряжения до стандартного значения 100 В или 100/ В;
– обеспечения безопасности людей, соприкасающихся с измерительными приборами, с этой целью один из выводов вторичной обмотки ТН заземляется;
– унификации конструкции измерительных приборов на номинальное напряжение 100 В, что упрощает их производство и снижает стоимость;
– обеспечения питания средств учета электроэнергии, автоматического контроля изоляции оборудования, оперативных цепей, цепей сигнализации, автоматики и релейной защиты.
На ВН установлены ТН типа 3НКФ-110-57У1 (рис. П1.14).
На СН установлены ТН типа 3x3НОМ-35-65-У1 (рис. П1.16).
На НН установлены ТН типа ЗхЗНОЛ-10. ТН подключены к секциям распределительного устройства через предохранители ПКТ-10 с номинальным током плавких вставок 6,4 А.
2.8. ВЧ-обработки
Высокочастотные каналы служат для осуществления связи между диспетчерским пунктом и дежурным персоналом подстанций, а также для ВЧ-защит. Передача высокочастотного сигнала осуществляется по воздушным линиям электропередач. Для предотвращения проникновения высокочастотных (36-1000 кГц) сигналов в сеть 10 кВ на ПС со стороны линий 35 кВ установлены ВЧ-заградители ЗВС-200 и конденсаторы связи СМК-110 (рис. П1.19), а со стороны линии 110 кВ – ВЗ-630 (рис. П1.10) и СМР-66 (рис. П1.11). Действие ВЧ-заградителя основано на использовании явления резонанса токов в параллельном контуре. Он состоит из катушки индуктивности и конденсатора переменной емкости, что позволяет достаточно точно настроить контур на частоту ВЧ-сигнала. Конденсатор связи служит для предотвращения проникновения сигналов промышленной частоты (50 Гц) в аппаратуру ВЧ связи.
2.9. Содержание отчета
Отчет должен содержать назначение основного электрооборудования ПС, его состав и основные технические данные.
На зачете студент должен продемонстрировать знания устройства электрооборудования, его состав, основные технические данные и место в электрических схемах ПС.
