2. Функции электропривода. Энергетический канал. Координаты привода. Структура и назначение основных узлов

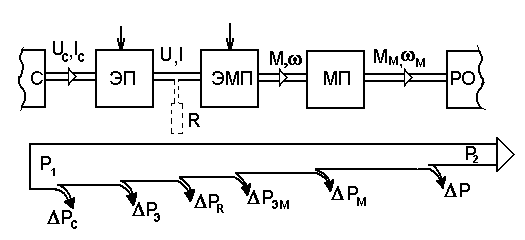

Рассмотрим подробнее силовой (энергетический) канал электропривода (рис. 1.2). Будем полагать, что мощность Р передается от сети (Р₁) к рабочему органу (Р₂), что этот процесс управляем и что передача и преобразование мощности сопровождается некоторыми ее потерями Р в каждом элементе силового канала.

Рис. 1.2. Энергетический канал

Функция электрического преобразователя ЭП (если он используется) состоит в преобразовании электрической энергии, поставляемой источником (сетью) и характеризуемой напряжением U_с и током I_с сети, в электрическую же энергию, требуемую двигателем и характеризуемую величинами U, I. Преобразователи бывают неуправляемыми (трансформатор, выпрямитель, параметрический источник тока) и чаще - управляемыми (мотор-генератор, управляемый выпрямитель, преобразователь частоты), они могут иметь одностороннюю (выпрямитель) или двухстороннюю (мотор-генератор, управляемый выпрямитель с двумя комплектами вентилей) проводимость. В случае односторонней проводимости преобразователя и обратном (от нагрузки) потоке энергии используется дополнительный резистор R для “слива” тормозной энергии.

Электромеханический преобразователь ЭМП (двигатель), всегда присутствующий в электроприводе, преобразует электрическую энергию (U, I) в механическую (М, ) и обратно.

Механический преобразователь (передача) - редуктор, пара винт-гайка, система блоков, кривошипно-шатунный механизм и т.п. осуществляет согласование момента М и скорости двигателя с моментомМ_м (усилием F_м) и скоростью _м рабочего органа технологической машины.

Величины, характеризующие преобразуемую энергию, - напряжения, токи, моменты (силы), скорости называют координатами электропривода.

Основная функция электропривода состоит в управлении координатами, т.е. в их принудительном направленном изменении в соответствии с требованиями обслуживаемого технологического процесса.

Управление координатами должно осуществляться в пределах, разрешенных конструкцией элементов электропривода, чем обеспечивается надежность работы системы. Эти допустимые пределы обычно связаны с номинальными значениями координат, назначенными производителями оборудования и обеспечивающими его оптимальное использование.

В правильно организованной системе при управлении координатами (потоком энергии) должны минимизироваться потери Р во всех элементах и к рабочему органу должна подводиться требуемая в данный момент мощность.

Эти вопросы - свойства и характеристики различных электроприводов, как правильно управлять их координатами в установившихся - статических - и переходных - динамических - режимах, как оценивать энергетические свойства и, наконец, как правильно проектировать силовую часть электропривода - будут основным предметом курса.

3. Классификация электроприводов. Области применения.

Сегодня в приборных системах используются электроприводы, мощность которых составляет единицы микроватт; мощность электропривода компрессора на перекачивающей газ станции - десятки мегаватт, т.е. диапазон современных электроприводов по мощности превышает 10¹². Такого же порядка и диапазон по частоте вращения: в установке, где вытягиваются кристаллы полупроводников, вал двигателя должен делать 1 оборот в несколько десятков часов при очень жестких требованиях к равномерности движения; частота вращения шлифовального круга в современном хорошем станке может достигать 150000 об/мин.

Но особенно широк - безгранично широк - диапазон применений современного электропривода: от искусственного сердца до шагающего экскаватора, от вентилятора до антенны радиотелескопа, от стиральной машины до гибкой производственной системы. Именно эта особенность - теснейшее взаимодействие с технологической сферой - оказывала и оказывает на электропривод мощное стимулирующее влияние. Непрерывно растущие требования со стороны технологических установок определяют развитие электропривода, совершенствование его элементарной базы, его методологии. В свою очередь, развивающийся электропривод положительно влияет на технологическую сферу, обеспечивает новые, недоступные ранее возможности.
