2.2 Расчет посадки с зазором

Дана посадка с зазором в системе отверстия: ø80.

Определить предельные отклонения, предельные размеры, допуски для отверстия и вала, предельные зазоры, допуск посадки.

В посадке с зазором возможен только зазор.

1 По стандарту для отверстия ø80 отклонения по Н7:

ES = +0,030 мм, ЕI = 0 мм;

для вала ø80 отклонения по g6:

es = - 0,010 мм, ei = - 0,029 мм;

2 Предельные размеры:

для отверстия:

D_max = D + ES = 80 + 0,030= 80, 030 мм;

D_min = D + EI = 80 + 0 = 80, 000 мм;

наибольший – ø 80,030 мм, наименьший – ø 80,000 мм;

для вала:

d_max = d + es = 80 +(- 0,010) = 79,090 мм;

d_min = d + ei = 80 + (- 0,029) = 79,071 мм;

наибольший – ø 79,090 мм, наименьший – ø 79,071 мм;

3 Допуск отверстия:

TD = ES – EI = 0,030 – 0 = 0, 030 мм;

допуск вала:

Td = es – ei = - 0,010 – (- 0,029) = 0, 019 мм;

4 Основное отклонение отверстия равно нулю, основное отклонение вала равно - 0.010 мм;

5 Графическое расположение полей допусков для сопряжения

ø80

6 Предельные зазоры:

наибольший зазор

S_max = D_max – d_min = 80, 030 – 79,071 = 0, 059 мм;

наименьший зазор

S_min= D_min – d_max = 80, 000 – 79, 090 = 0, 010 мм ;

7 Допуск зазора:

TS = S_max - S_min =0, 059 - 0, 010 = 0, 049 мм.

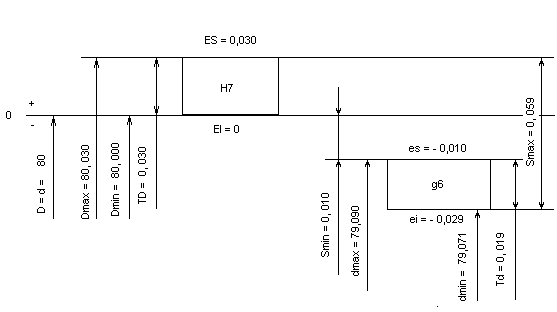

Рисунок 11 - Схема расположения полей допусков для сопряжения ø80

2.3 Расчет переходной посадки

Переходная посадка — посадка, при которой возможно получение как зазора, так и натяга в соединении в зависимости от действительных размеров отверстия и вала. При графическом изображении поля допусков отверстия и вала перекрываются полностью или частично.

n5

n6

H8

n7

m7

n5

H6

m5

H7

m6

k7

k5

k6

js5

js6

js7

— предпочтительные посадки

Рисунок 12 - Схема расположения полей допусков переходных посадок в системе отверстия для размеров до 500 мм

Особенности переходных посадок заключаются в том, что в сопряжении могут получаться как зазоры, так и натяги. На рисунке 1.3 приведена в сокраще­нии схема расположения полей допусков переходных посадок в системе отверстия для размеров до 500 мм. Особенности применения переходных посадок:

— рекомендуются для точных квалитетов, а именно, с 4-го по 8-й;

— используются как центрирующие посадки;

— предназначены для неподвижных, но разъемных соединений, так как обеспечивают легкую сборку и разборку соединения;

— требуют, как правило, дополнительного крепления соединяемых деталей шпонками, штифтами, болтами и т. п.

Расчеты переходных посадок выполняются редко и в основном как проверочные.

Расчеты могут включать:

• расчет вероятности получения зазоров и натягов в соединении;

• расчет наибольшего зазора по известному предельно допустимому эксцентриситету соеди­няемых деталей;

• расчет прочности сопрягаемых деталей (только для тонкостенных втулок) и наибольшего уси­лия сборки при наибольшем натяге посадки.

Дана переходная посадка в системе отверстия:  30

Определить предельные отклонения, предельные размеры, допуски для отверстия и вала, предельные зазор и натяг, допуск посадки.

.1 По стандарту для отверстия  30 отклонения по Н7:

ES = +0,021 мм, ЕI = 0 мм;

для вала  30 отклонения по k6: es = +0,015 мм, ei = +0,002 мм;

2 Предельные размеры:

для отверстия:

D_max = D + ES = 30 + 0,021= 30, 021 мм;

D_min = D + EI = 30 + 0 = 30, 000 мм;

наибольший – ø30,021 мм, наименьший – ø30,000 мм;

для вала:

d_max = d + es = 30 + 0,015 = 30, 015 мм;

d_min = d + ei = 30 + 0,002 = 30,002 мм;

наибольший – ø30,015 мм, наименьший – ø30,002 мм;

3 Допуск отверстия:

TD = ES – EI = 0,021 – 0 = 0,025 мм;

допуск вала:

Td = es – ei = 0,015 – 0,002 = 0,013 мм;

4 Основное отклонение отверстия равно нулю, основное отклонение вала равно +0.002 мм;

5 Графическое расположение полей допусков для сопряжения ø30

Рисунок 13 - Схема расположения полей допусков для сопряжения ø30

6 Предельные зазоры и натяги для данного сопряжения:

наибольший зазор

S_max = D_max – d_min = 30, 021 – 30, 002 = 0, 019 мм;

наибольший натяг

N_max = d_max - D_min = 30, 015 – 30, 000 = 0, 015мм;

7 Допуск посадки

TS(TN) = S_max + N_max = 0,019 + 0,015 = 0, 034 мм.
