19. Мпдц Темп

Микропроцессорная диспетчерская централизация (МП ДЦ) предназначена для управления движением поездов на магистральном и промышленном железнодорожном транспорте. Система включает в себя функции традиционных систем диспетчерской централизации на железнодорожном транспорте, а также новые функции на основе передовых информационных технологий.

МП ДЦ представляет собой современную, открытую модульную систему, легко адаптируемую к условиям железнодорожных участков при проектировании и реконфигурации (изменении путевого развития участков в процессе эксплуатации).

Проектные решения МП ДЦ разработаны для совместной работы с существующими релейными и микропроцессорными устройствами железнодорожной автоматики без внесения изменений в их алгоритмы работы.

МП ДЦ предназначена для реализации функций управления и контроля рассредоточенными объектами и применяется при диспетчеризации, автоматизации процессов управления движения поездов.

МП ДЦ позволяет:

-осуществлять диспетчерский контроль и/или управление на участке при организации, переносе или модернизации рабочих мест диспетчерского аппарата;

-управлять соседними станциями с опорной станции (мини-ДЦ);

-организовать региональные и/или дорожные центры диспетчерского управления с объединенных рабочих мест диспетчерского аппарата и включить их в информационную сеть;

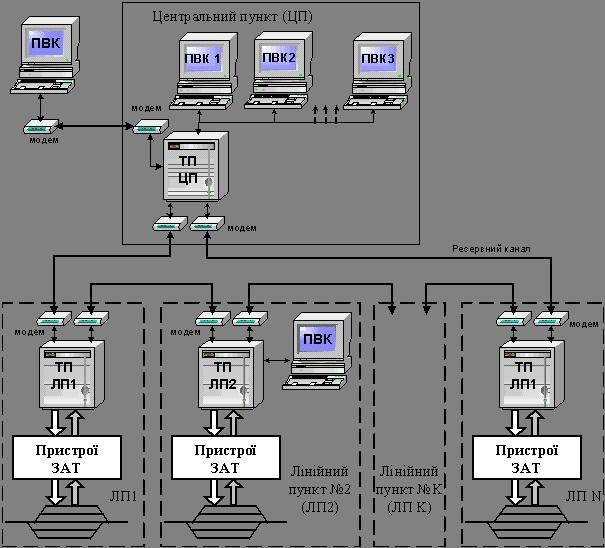

-передавать информацию о состоянии рассредоточенных объектов управления и контроля в вышестоящие и смежные системы в реальном масштабе времени. Структура МП ДЦ (Рис.1) иерархическая, обеспечивающая возможность использования системы на участках железных дорог любой конфигурации (линейной, радиальной, сетевой и их сочетаний) с выделением уровней: центрального поста (ЦП) и линейных пунктов (ЛП). Верхний уровень составляет аппаратура центрального поста, нижний – аппаратура линейных пунктов

Центральный пост предназначен для: приема данных, передаваемых с линейных пунктов, о состоянии объектов управления и контроля; отображения состояния объектов и оперативной поездной ситуации; формирования и передачи команд управления линейным пунктам. ЦП состоит из трансляционного пункта и устройств отображения и управления (УОУ). Трансляционный пункт (ТП) – это программно-аппаратный комплекс, предназначенный для приема, внутренней обработки и передачи командной и контрольной информации в МП ДЦ.

Линейный пункт предназначен для: считывания данных о состоянии объектов управления и контроля; передачи данных о состоянии объектов центральному посту и/или их отображения на УОУ линейного пункта (если ЛП находится под управлением ДСП); реализации команд управления объектами, поступающих с ЦП и/или с УОУ линейного пункта.

МП ДЦ «ТЕМП» представляет собой микропроцессорную систему кодового управления со спорадической посылкой сигнала телеуправления и спорадически-циклической передачей (с безусловным контролем переданной и принятой информации) известительных сигналов телесигнализации.

Телесигнализация. Данные о состоянии объектов контроля и управления ЛП возникают в результате циклического опроса состояния всех этих объектов. При изменении состояния объекта трансляционный пункт ЛП определяет источник сигнала (стрелка, светофора, рельсовая цепь и т.п.) и производит кодирование его состояния. После определения номера объекта (каждый объект имеет свой уникальный идентификационный номер) ТП формирует и посылает сигнал телесигнализации на ЦП (а при наличии УОУ линейного пункта – и на УОУ) с информацией о новом состоянии объекта. Также раз в сутки трансляционный пункт ЛП посылает сигнал ТС (содержащий состояние всех объектов контроля и управления) на ЦП.

Сигнал ТС содержит адрес получателя (ТП ЦП) адрес отправителя (ТП конкретного ЛП) и информацию о состоянии объекта(-ов).
