1. Анализ схемы

В вашем варианте цепи, изображённой на рис.4.2, рассчитайте ток в резисторе R₁ методом эквивалентного генератора.

2. Моделирование схемы

Включите компьютер и установите в нём программу моделирования электронных схемEWB.

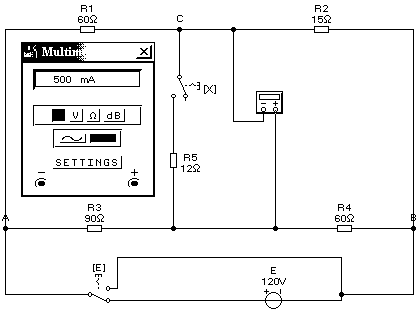

Рис. 4.3. Мостовая схема в режиме короткого

замыкания исследуемой ветви

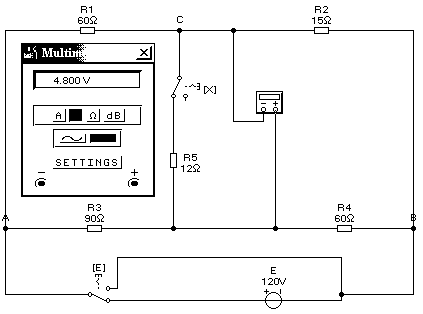

Рис.4.4. Мостовая схема в рабочем состоянии

ОТЧЕТ

Литература

1. Компьютерное макетирование электронных схем: Метод. Пособие. – Пенза: Изд-во Пенз. Техн. Ин-та, 1999. – с. 52.

2. Бочкарёв В.С., Шадрин М.П. Теоретические основы электротехники. Учеб.-практич. пособие. – Пенза: Изд-во Пенз. технол. ин-та, 2002. – 228с.
