Порядок выполнения работы
1. Анализ схемы. Рассчитайте цепь, изображённую на рис.3.2.
Для этого по указанию преподавателя выберите её вариант, обозначьте токи и произвольно выберите их направления, составьте систему уравнений для цепи, используя метод контурных токов. Решите полученную систему уравнений. Значения токов занесите в таблицу 3.1 в колонку «Расчёт».

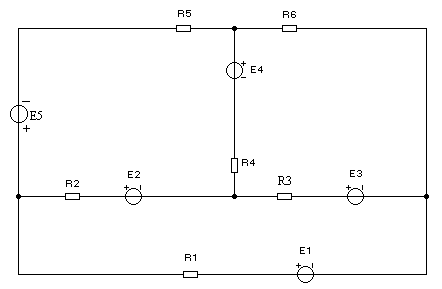

Рис. 3.2. Схема цепи для анализа
2. Моделирование схемы
Включите компьютер и установите в нём программу моделирования электронных схемEWB.
Примечание: для вариантов с 16 по 30 значения сопротивлений остаются такими же как для вариантов с 1 по 15, значения ЭДС Е1, Е2 удваиваются, значения ЭДСЕ3,Е4,Е5уменьшаются вдвое; для группы 2 значения сопротивлений удваиваются, для группы 3 значения сопротивлений утраиваются, для группы 4 значения сопротивлений уменьшаются вдвое.
Таблица 3.1
R1= R2= R3= R4= R5= R6=
|
Расчёт |
Моделирование | ||||||||||
I1 mA |
I2 mA |
I3 mA |
I4 mA |
I5 mA |
I6 mA |
I1 mA |
I2 mA |
I3 mA |
I4 mA |
I5 mA |
I6 mA | |
Значения токов |
|
|
|
|
|
|
|
|
|
|
|
|
Соберите на электронном столе схему, приведённую на рис.3.2, с номиналами резисторов для вашего варианта и с необходимыми измерительными приборами.
Включите схему и занесите все измеренные значения в таблицу 3.1 в колонку «Моделирование».
ОТЧЕТ
Лабораторная работа №4: Исследование электрической цепи постоянного тока и её расчёт методом эквивалентного генератора
Цель работы: теоретический расчёт методом эквивалентного генератора и моделирование разветвлённой электрической цепи постоянного тока.
Теоретические сведения
Метод эквивалентного генератора напряжения называют иногда методом короткого замыкания и холостого хода или методом активного двухполюсника. С его помощью определяется ток в определенной ветви схемы. Назовем ее АВ и предположим, что она содержит одно сопротивление R. Для нахождения тока в этой ветви размыкают ветвь и любым из рассмотренных выше методов определяют разность потенциалов Uхх на зажимах АВ разомкнутой ветви (режим холостого хода). Затем вычисляется сопротивление короткого замыкания Rкз , равное эквивалентному противлению остальной цепи. Следующим этапом является режим короткого замыкания, при котором определяется ток Iкз в ветви АВ при закороченных зажимах А и В. Заметим, что этот этап не обязателен, если сопротивление Rкз удалось определить другим, более простым способом. Если же режим короткого замыкания все-таки пришлось применить, то в этом случае Rкз=Uxx/ Iкз
искомый ток в ветви определяется из выражения:
I=Uxx/(R+Rкз).
Рассмотрим мостовую схему на рис. 4.1, состоящую из двух плеч, образованных резисторами R1, R2, R3, R4. В одну диагональ моста включен идеальный источник напряженияЕи переключатель, управляемый клавишей Е клавиатуры. В другую диагональ моста включен резисторR5с ключом X, который управляется одноименной клавишей. Нашей задачей является определение тока через резисторR5в рабочем состоянии, когда ключ Х замкнут. В положении ключа X, показанном на схеме (ключ разомкнут), реализуется первый этап моделирования — режим холостого хода ветвиCD.
Рис. 4.1. Мостовая схема в режиме холостого хода
В этом режиме через сопротивления R1, R2 протекает ток I’ а через сопротивления R3, R4 — ток I’’ , которые равны соответственно:
I’=E/(R1+R2)=120/75=1,6 A; I’’=E/(R3+R4)=120/150=0,8 A.
При этом потенциалы в точках С и D определяются падениями напряжений на резисторах R1 и R3:
Uac=I’R1=1,6* 60=96B;
Uad=I’’R3=0,8* 90=72 В.
Располагая потенциалами точек С и D, нетрудно найти и напряжение между ними, которое равно напряжению холостого хода:
Ucd=Uxx=Uac-Uad=96-72=24 В,
что соответствует показаниям мультиметра на рис.4.1.
Теперь найдем сопротивление короткого замыкания. Как отмечалось выше, сделать это можно двумя способами.
1. Путем непосредственного расчета с использованием данных схемы. В этом случае источник Е нужно выключить, оставив его внутреннее сопротивление, равное в данном случае нулю. Сопротивление короткого замыкания будет равно сoпротивлению цепи между точками С и D:
Rкз = R1R2/(R1+R2)+R3R4/(R3+R4).
При моделировании на схеме рис. 4.1 необходимо ключ Е перевести в другое положение, а мультиметр — в режим омметра. Результаты таких действий показаны на рис. 4.2, откуда видно, что результаты проведенного расчета полностью подтверждаются результатами моделирования.
2. Искомое сопротивление можно найти и другим путем. Для этого нужно замкнуть точки С и D накоротко, вычислить ток Iкз протекающий через короткозамкнутый участок, и сопротивление короткого замыкания определить по формуле Rкз=Uxx/ Iкз.
Для моделирования такого режима необходимо ключ Е вернуть в исходное состояние, а мультиметр перевести в режим амперметра. Результаты моделирования показаны на рис.4.3, из которого видно, что ток короткого замыкания равен 0,5 А. Тогда Rкз=24/0,5=48 Ом.
Рис. 4.2. Мостовая схема в режиме определения сопротивления короткого замыкания
Теперь можно определить и искомый ток:
I5=Uxx/(R5+Rkз)=24/(12+48)=0,4 A.
Для моделирования схемы в таком режиме ключ Х необходимо замкнуть, а мультиметр перевести в режим вольтметра. Результаты моделирования показаны на рис.4.4, из которого видно, что падение напряжения на резисторе R5 равно 4,8 В, т.е. ток в цепи равен 4,8/12=0,4 А, что совпадает с расчетным значением.
