55. Инспекция и калибровка. Цели, место в технологической схеме, применяемое оборудование.
Инспекционное оборудование. Инспекцию проводят иногда на столах, а в большинстве случаев выполняют вручную на полотне ленточных или роликовых транспортеров, по которым движется сырье в один слой, так как при многослойной загрузке верхние плоды закрывают нижние и их трудно осмотреть. Работники располагаются с обеих сторон транспортера через каждые 0,8... 1,2 м, отбирают негодные экземпляры и сбрасывают их в специальные сборники (карманы) для отходов. Доброкачественное сырье остается на ленте транспортера и после ополаскивания из душа передается на дальнейшую переработку.
Нормальные условия работы обеспечиваются при скорости движения ленты 0,08.. .0,10 м/с, равномерной загрузке ленты сырьем в один слой и хорошей освещенности помещения. При большой скорости движения ленты транспортера трудно контролировать качество сырья и правильно сортировать его.
Инспекционные ленточные транспортеры состоят из каркаса и прорезиненной ленты шириной 0,6.. .0,8 мм, натянутой между двумя барабанами По сторонам транспортера имеются спуски для удаления отходов. Отходы собираются в приямках и перемещаются гидравлическими, скребковыми, шнековыми, ковшовыми транспортерами или насосами в сборники для утилизации или для вывоза за пределы цеха. Иногда вместо прорезиненной ленты применяют металлическую сетку. На таком транспортере вода не задерживается, что создает определенные удобства при работе. После сортировки сырье промывается водой из душа.
Для сортировки и инспекции овощей и плодов применяют также роликовые транспортеры. Рабочее полотно такого транспортера состоит из медленно вращающихся роликов. Благодаря этому плоды и овощи поворачиваются во время продвижения, что помогает их осмотреть со всех сторон.
Для визуальной инспекции и ополаскивания водой овощей и фруктов в технологических линиях предусмотрены конвейеры инспекционные ленточные Т1-КИ2Т, роликовые КТО и КТВ, сортировочно-инспекционные ТСИ и др.
Конвейер инспекционный ленточный Т1-КИ2Т (рис.) предназначен для инспекции и сортировки овощей и фруктов.

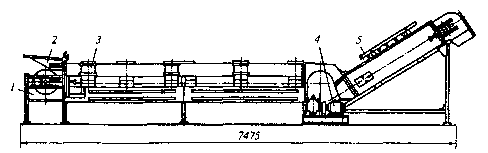

Рис. Ленточный инспекционный конвейер Т1-КИ2Т
Горизонтальная часть конвейера соединяется с элеватором с помощью болтов. При необходимости она может использоваться в работе самостоятельно. Горизонтальная часть включает переднюю стойку, две промежуточные секции и натяжную стойку. Такая конструкция позволяет (при необходимости) удалить одну из промежуточных секций и укоротить конвейер на 2 м. Рабочим органом горизонтальной части конвейера является транспортерная лента 1 с бортами по бокам.
На горизонтальной части укреплено шесть карманов 3 для сброса некондиционного продукта. Для централизованного удаления некондиционного продукта используется нерабочая часть нижней ветви конвейера.
На задней стойке конвейера установлен под углом отражатель, который направляет отходы продукта в боковое окно промежуточной секции. Для загрузки продукта на задней стойке укреплен бункер 2.
Элеватор представляет собой наклонный транспортер, полотно которого состоит из дюралюминиевых пластин, размещенных на специальных цепях. Для ополаскивания продукта на элеваторе укреплено душевое устройство 5. Для санитарной обработки элеватора на боковине его имеются два штуцера.
Привод конвейера состоит из электродвигателя 4 и червячного редуктора, закрепленных рядом с конвейером на отдельной раме. Передача от привода к конвейеру осуществляется с помощью цепной передачи.
Продукт из лотка предыдущей машины или из ящиков засыпается в бункер 2. Толщина слоя продукта регулируется специальной заслонкой. Отобранный вручную с транспортерной ленты некондиционный продукт сбрасывается в карманы 3 и попадает на нижнюю ветвь ленты, а с нее — в ящики или другую тару. Оставшийся на ленте продукт попадает на полотно элеватора, где ополаскивается водой из душевого устройства 5, и через разгрузочный лоток подается в следующую машину.
Калибровка.
Электронная калибровка UNICAL_200 CHERRY позволяет выбрать с высокой точностью и надежностью до 108000 фруктов / час / на 1 канал в зависимости от оптического размера, цвета, и определить некоторые внешние дефекты.
Высокая точность в выборе оптических размеров и цвета плодов позволяет значительно сократить использование персонала и обеспечивает отличный внешний вид продукта.
Она также может быть оснащена неразрушающей системой для обнаружения внутренних дефектов(Brix и степени зрелости). Благодаря специальной запатентованной системе подачи на калибровку, можно получить высокую производительность всей системы.
Деликатная пневматическая система для разгрузки сохраняет целостность всего продукта.
56. Сортировка и мойка. Особенности организации и применяемое оборудование для сортировки растительного сырья, мяса, рыбы. Мойка сырья, режимы, расход воды, применяемое оборудование для различного сырья.
Сортировка сырья Процесс, при котором отбираются гнилые, битые, неправильной формы плоды и посторонние примеси, называется инспекцией.
Инспекция может быть отдельным процессом, иногда совмещается с сортировкой, при которой плоды разделяются на фракции по цвету, степени зрелости. Плоды с нарушенной поверхностью легко подвергаются воздействию микроорганизмов, в них проходят нежелательные биохимические процессы, которые влияют на вкусовые качества готовой продукции и сохраняемость консервов. Разработанные режимы стерилизации рассчитаны на консервирование стандартного сырья, поэтому попадание испорченных плодов может привести к повышенному браку готовой продукции. В связи с этим инспекция сырья является важным технологическим процессом. Инспекцию проводят на ленточных транспортерах с регулируемой скоростью движения конвейера в пределах 0,05—0,1 м/с. Работницы стоят по обе стороны транспортера, отбирают нестандартные плоды и отбрасывают их в специальные карманы. Ширина рабочего места составляет 0,8—1,2 м. Обычно лента изготавливается из прорезиненного материала. Кроме того, используют роликовый транспортер. Ролики вращаются и поворачивают находящиеся на них плоды. Проведение инспекции на таких транспортерах облегчает осмотр плодов и повышает качество работы. Сырье на ленте распределяется в один слой, так как при многослойной загрузке затрудняется осмотр нижнего ряда плодов и овощей. Рабочее место должно быть хорошо освещено. Сортировку зеленого горошка по степени зрелости проводят по плотности в солевом растворе. Сырье загружают в проточный сор-тирователь, заполненный солевым раствором определенной плотности. Зерна с большим удельным весом тонут, с меньшим — всплывают. Специальным устройством осуществляется отделение всплывших зерен от потонувших. Одним из прогрессивных способов является электронная сортировка в зависимости от оттенков цвета, которые имеют плоды. Цвет плодов электронной системой сравнивается с эталонным светофильтром. При отклонении цвета от заданного диапазона специальное устройство отделяет бракованные плоды. Такой сортирователь используется для отделения зеленых и бурых томатов от спелых при производстве концентрированных томатопродуктов из томатов механизированной уборки. При калибровке, т.е. сортировке по размерам, получают однородное сырье, что позволяет механизировать операции по очистке, резке, фаршированию овощей, применяя современное высокопроизводительное оборудование, которое эффективно и качественно работает на однородном сырье; осуществить регулирование и точное поддержание режимов тепловой обработки подготовленных овощей с целью обеспечения нормального течения технологического процесса; сократить расходы сырья при чистке и резке. Калибровка осуществляется на специальных калибровочных машинах: барабанных (для зеленого горошка, картофеля и других плотных плодов круглой формы), тросовых (для слив, вишен, абрикосов, моркови, огурцов), валико-ленточных (для яблок, томатов, лука, огурцов). Рабочим органом барабанной калибровочной машины является вращающийся барабан с отверстиями на его цилиндрической поверхности, диаметр которых постепенно увеличивается по ходу сырья. Число размеров диаметров отверстий соответствует числу фракций, на которые осуществляется калибровка. В тросовой калибровочной машине рабочим органом служит ряд тросов, натяпутых на два горизонтальных барабана. По ходу движепия расстояние между тросами увеличивается. Под тросами расположены лотки, число которых соответствует числу фракций. Плоды поступают на одну из пар тросов и по мере движения вперед проваливаются между тросами — вначале мелкие, потом средние, затем крупные, а непровалившиеся, самые крупные, идут сходом с тросового конвейера. Обычно число фракций, на которые осуществляется разделение, равно 4—6, производительность 1-2 т/ч. Валико-ленточный калиброватель осуществляет разделение сырья на фракции посредством ступенчатого вала, на который опираются плоды, и транспортирующего ленточного конвейера с наклонной лентой. В начале калибровального процесса расстояние между образующей ступенчатого вала и поверхностью наклонной ленты минимальное. Число ступеней на валу соответствует числу фракций. Перемещаясь по наклонной ленте и опираясь на ступенчатый вал, плоды доходят до зазора между валом и лентой больше своего диаметра и проваливаются в соответствующий сборник. В пластинчато-скребковом калибрователе сырье разделяется на фракции путем перемещения по пластинам, имеющим расширяющиеся щели. Перемещение плодов осуществляется скребками, прикрепленными к двум тяговым цепям.
Стол сортировочный предназначен для очистки продукта от инородных включений, гнилых и поврежденных частиц. Используется в составе мини-цехов по производству жареной семечки, орехов, растительного сырья и пищевых ингредиентов с влажностью не более 15%*. *- в случаях липкого или влажного продукта (влажность 16% и более) работа стола будет затруднена или невозможна. Стол сортировочный может иметь длину транспортировочной ленты от 3 до 7 метров (оговаривается при заказе). Принцип действия: Продукт, подлежащий сортировке, засыпается в бункер-питатель из которого равномерным слоем подается на транспортировочную ленту. Толщина слоя продукта регулируется шиберной заслонкой на фронтальной панели бункера. Скорость транспортировочной ленты плавно регулируется в диапазоне 1-10 см/сек. По 2-м сторонам ленты располагаются операторы - сортировщики. Некондиционное сырье сбрасывается в боковые желоба и в дальнейшем утилизируется. Отобранное (сортовое) сырье проходит до конца конвейерной ленты и сбрасывается в подготовленную тару. Все части, контактирующие с продуктом выполнены из нержавеющей стали.
