8.1 ПРИМЕР ОФОРМЛЕНИЯ ОТЧЕТА

ПО КОНТРОЛЬНОЙ РАБОТЕ №2

Пример оформления титульного листа

пояснительной записки

Псковский государственный политехнический институт Факультет Информатики Кафедра Вычислительной техники Специальность 230101 «Вычислительные машины, комплексы, системы и сети» ПРЕДМЕТ «СХЕМОТЕХНИКА ЭВМ» КОНТРОЛЬНАЯ РАБОТА№2 ПРОЕКТИРОВАНИЕ ПОСЛЕДОВАТЕЛЬНОСТНОГО СТРОЙСТВА Вариант № Студент Группа Шифр Преподаватель 20__ год

По заданию (вариант № ) требуется разработать трехразрядный счетчик с модулем 6 на синхронныхJK-триггерах с графом переходов

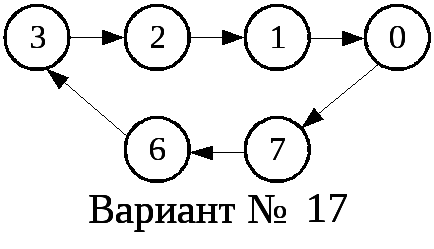

Граф, определяющий состояния разрядов счетчика имеет вид

Всоответствии с графом получаем следующую таблицу переходов

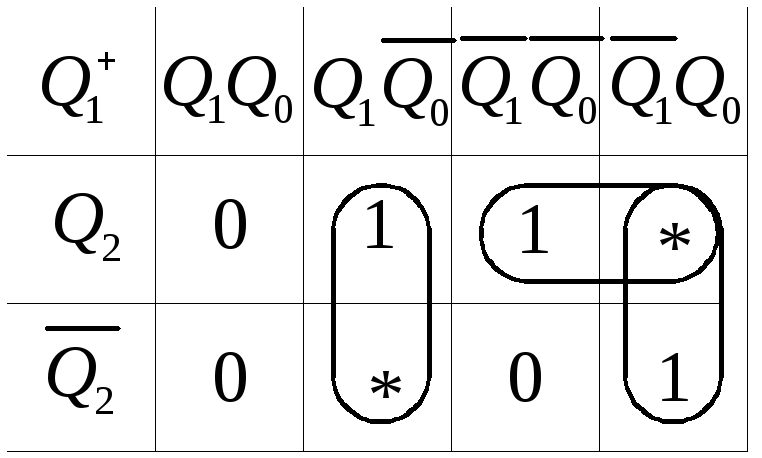

Карты Карно для функций, описывающих состояния разрядов счетчика после переключения, имеют вид

Контура склейки выбираются таким образом, чтобы в выражения для соответствующих функций входили прямые и инверсные значения функций. Это необходимо для подбора управляющих сигналов навходах соответствующих триггеров, функции возбуждения которых имеют вид.

Функция , описывающая состояние младшего разряда счетчика имеет вид. Для подбора управляющих сигналов она должна быть преобразована к двухкомпонентной форме.

После преобразования получаем:

,

Отсюда следует, что на входы управления триггера младшего разряда счетчика должны подаваться сигналы:.

Функция , описывающая состояние следующего разряда счетчика имеет вид. Для подбора управляющих сигналов она должна быть преобразована к двухкомпонентной форме.

После преобразования получаем:

,

Отсюда следует, что на входы управления триггера разряда счетчика должны подаваться сигналы:.

Функция , описывающая состояние старшего разряда счетчика имеет вид. Она уже представлена в форме. На входы управления триггера старшего разряда счетчика должны подаваться сигналы:.

Состояниями сбоя для проектируемого счетчика являются комбинации сигналов 0 1 0 и 1 0 1 на его выходах . Для анализа ситуации после сбоя подставим значения данных сигналов в формулы, описывающие состояния разрядов счетчика после переключения.

Сбой .

Сбой .

Таблица переходов в случае сбоев имеет вид:

Из нее следует, что в случае возникновения сбоя, счетчик в следующем такте перейдет в рабочее состояние, то есть он обладает свойствами самовосстановления.

Принципиальная схема разработанного варианта счетчика с модулем счета 6.

Временные диаграммы функционирования счетчика выглядят следующим образом.

Список литературы

1. Опадчий Ю.Ф. и др. Аналоговая и цифровая электроника (Полный курс): Учебник для вузов. - М.: Горячая линия – Телеком, 2000. – 768 с.: ил.

2. Угрюмов Е.П. Цифровая схемотехника. – СПб.: БХВ – Санкт – Петербург, 2002.- 528 с.: ил.

3. Лехин С.Н. Схемотехника ЭВМ. Теоретический курс (часть 1). Учебное пособие.- СПб/Псков, Изд. СПбГПУ, 2003 – 132 с.: ил.

4. Лехин С.Н. Схемотехника ЭВМ. Теоретический курс (часть 2). Учебное пособие.- СПб/Псков, Изд. СПбГПУ, 2004 – 156 с.: ил.

5. Лехин С.Н. Схемотехника ЭВМ: Учебное пособие. Часть 3.ППИ, 2005 – 172 с.:ил.

6. Лехин С.Н. Схемотехника ЭВМ: Учебное пособие. Часть 4. ППИ, 2006 – 139 с.: ил.
