4.5. Расчет на ветровую нагрузку.
|
|
|

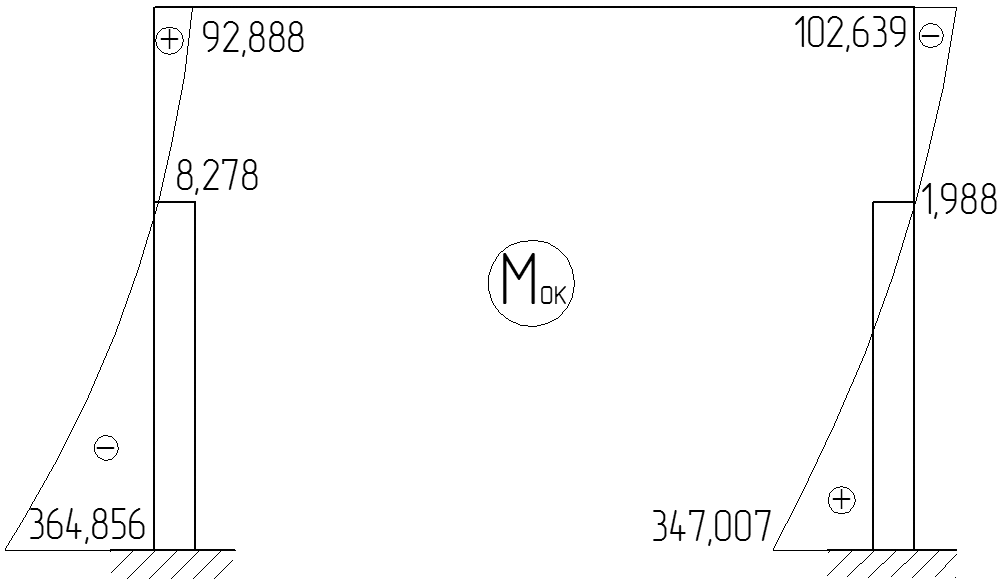

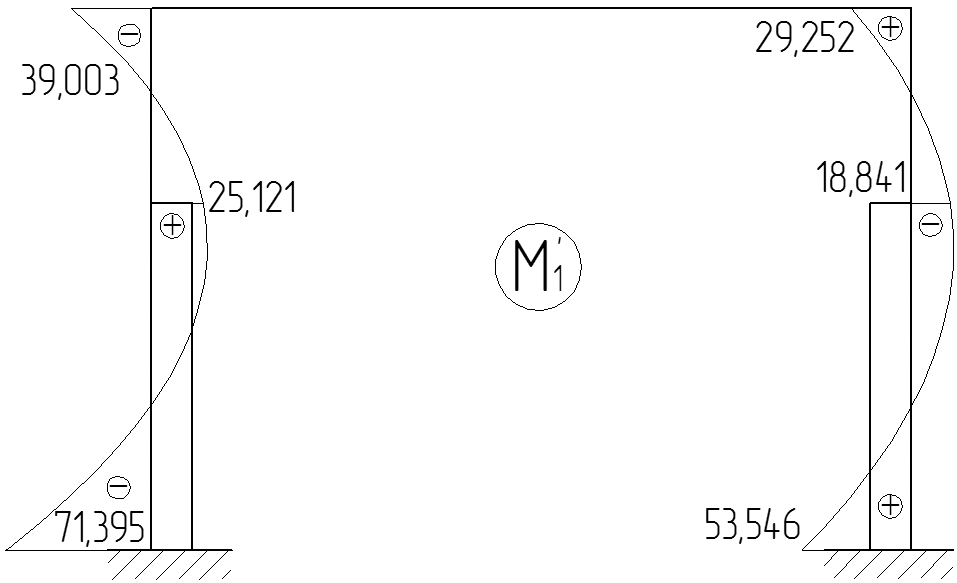

Окончательная
эпюра:
.
|
|
|
Эпюра продольных сил N – нулевая.
Таблица расчетных усилий.
|
№ нагрузки |
Вид нагрузки |
Надкрановая часть колонны |
Подкрановая часть колонны | ||||||||||
|
Сечение 1-1 |
Сечение 2-2 |
Сечение 3-3 |
Сечение 4-4 | ||||||||||
|
M |
N |
M |
N |
M |
N |
M |
N |
Q | |||||
|
1 |
Постоянная |
-100,723 |
-256,500 |
-66,377 |
-330,780 |
16,318 |
-330,780 |
80,125 |
-408,760 |
-7,261 | |||
|
2 |
Снеговая |
-29,035 |
-71,820 |
-16,801 |
-71,820 |
1,154 |
-71,820 |
23,875 |
-71,820 |
-2,586 | |||
|
3 |
Т на левую стойку |
29,938 |
0 |
38,205 |
0 |
38,205 |
0 |
57,216 |
0 |
11,266 | |||
|
4 |
Т на правую стойку |
6,038 |
0 |
0,771 |
0 |
0,771 |
0 |
13,434 |
0 |
1,495 | |||
|
5 |
Dmax на левую стойку |
-47,697 |
0 |
93,832 |
0 |
-189,209 |
-566,081 |
73,206 |
-566,081 |
-30,982 | |||
|
6 |
Dmin на правую стойку |
-34,196 |
0 |
51,659 |
0 |
-100,900 |
-305,184 |
58,345 |
-305,184 |
18,801 | |||
|
7 |
Ветер слева |
92,888 |
0 |
8,278 |
0 |
8,278 |
0 |
-364,856 |
0 |
59,718 | |||
|
8 |
Ветер справа |
-102,639 |
0 |
-1,988 |
0 |
-1,988 |
0 |
347,007 |
0 |
52,848 | |||
Таблица сочетаний.
|
Вид комбинации |
Сочетания |
Надкрановая часть |
Подкрановая часть | |||||||||
|
Сечение 1-1 |
Сечение 2-2 |
Сечение 3-3 |
Сечение 4-4 | |||||||||
|
M |
N |
M |
N |
M |
N |
M |
N |
Q | ||||
|
+Mmax Nсоотв |
№ нагрузки |
|
1, 3, 5 |
1, 7 |
1, 8 | |||||||
|
1 |
65,660 |
-330,780 |
24,596 |
-330,780 |
427,132 |
-408,760 |
| |||||
|
№ нагрузки |
1, 3, 5, 7 |
1, 2, 7 |
1, 2, 3, 5, 8 | |||||||||
|
0,9 |
59,907 |
-330,780 |
24,807 |
-395,418 |
531,299 |
-982,871 |
| |||||
|
№ нагрузки |
|
|
1, 2, 3, 5, 8 | |||||||||
|
1; 0,8; 0,6 |
545,795 |
-904,717 |
| |||||||||
|
-Mmax Nсоотв |
№ нагрузки |
1, 8 |
1, 2 |
1, 3, 5 |
1, 7 | |||||||
|
1 |
-203,362 |
-256,500 |
-83,178 |
-402,600 |
-211,096 |
-896,861 |
-284,731 |
-408,760 |
| |||
|
№ нагрузки |
1, 2, 3, 5, 8 |
1, 2, 8 |
1, 3, 5, 8 |
1, 7 | ||||||||
|
0,9 |
-289,101 |
-321,138 |
-83,287 |
-395,418 |
-190,144 |
-84,253 |
-248,245 |
-408,760 |
| |||
|
№ нагрузки |
1, 2, 3, 5, 8 |
|
|
|
| |||||||
|
1; 0,8; 0,6 |
-282,891 |
-299,592 |
| |||||||||
|
Nmax Mсоотв |
№ нагрузки |
1, 2 |
1, 2 |
1, 3, 5 |
1, 3, 5 | |||||||
|
1 |
-129,758 |
-328,320 |
-83,178 |
-402,860 |
-211,096 |
-896,861 |
96,115 |
-974,841 |
| |||
|
№ нагрузки |
|
|
1, 2, 3, 5 |
1, 2, 3, 5 | ||||||||
|
0,9 |
-187,316 |
-904,891 |
116,004 |
-982,871 |
| |||||||
|
№ нагрузки |
|
|
| |||||||||
|
1; 0,8; 0,6 |
| |||||||||||
|
Nmin Mсоотв |
№ нагрузки |
|
|
|
1, 8 | |||||||
|
1 |
427,132 |
-408,760 |
| |||||||||
|
№ нагрузки |
|
| ||||||||||
|
0,9 |
| |||||||||||
|
№ нагрузки |
| |||||||||||
|
1; 0,8; 0,6 |
| |||||||||||
|
Qmax |
№ нагрузки |
|
|
|
1, 7 | |||||||
|
1 |
|
|
52,457 | |||||||||
|
№ нагрузки |
1, 4, 6, 7 | |||||||||||
|
0,9 |
|
|
64,752 | |||||||||
|
№ нагрузки |
| |||||||||||
|
1; 0,8; 0,6 | ||||||||||||
