.docx28. Произвести расчет на прочность рабочего оборудования бульдозера.
Для расчета отдельных частей навесного оборудования бульдозера на прочность предполагаем, что произошел внезапный наезд на непреодолимое препятствие. С учетом инерционных сил принимаем: R01=Tp
Два варианта: 1) Отвал упирается средней частью; 2) Отвал упирается краем.
Первое расчетное положение в соответствии с рисунком а - внезапный упор в препятствие средней точкой отвала при движении по горизонтальной поверхности; цилиндры находятся в запертом положении.

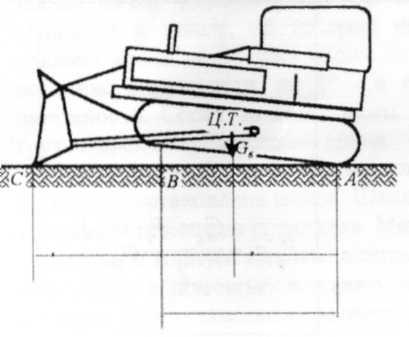

Третье расчетное положение в соответствии с рисунком - в процессе заглубления отвала при одновременном движении вперед по горизонтальной поверхности трактор вывешивается на крайней точке отвала; в цилиндрах развивается усилие, достаточное для опрокидывания трактора относительно точки А.
Четвертое расчетное положение в соответствии с рисунком в - в процессе выглубления отвала при одновременном движении вперед по горизонтальной поверхности трактор вывешивается на средней точке отвала; в цилиндрах развивается усилие, достаточное для опрокидывания трактора относительно точки В в соответствии с рисунком.
Пятое расчетное положение в соответствии с рисунком В – в процессе выглубления отвала при одновременном движении вперед по горизонтальной поверхности трактор вывешивается на крайней точке отвала; в цилиндрах развивается усилие, достаточное для опрокидывания трактора относительно точки В в соответствии с рисунком.
Расчетные формулы для каждого положения в таблице
|
Второе |
|
|
- |
|
Третье |
|
|
|
|
Четвертое |
|
|
- |
|
Пятое |
|
|
|
Определяются также усилия в шарнирах крепления рамы неповоротного отвала к базовой машине. Определяются требуемые усилия в гидроцилиндрах.
