Система азср

Перерабатывающую способность горки можно существенно увеличить, если роспуск составов вести с переменной скоростью. Рекомендуемая скорость 3,6-5,4 км/ч определяется неблагоприятными состояниями отцепов по их ходовым свойствам, что в практике встречается не так часто. При благоприятных условиях скорость надвига можно повышать до 9-10км/ч. Автоматизация процессов, связанных с заданием переменной скорости роспуска составов, управления огнями горочного светофора и маршрутных указателей, осуществляется системой АЗСР.

В основу ее построения положена зависимость максимально допустимой скорости надвига составов от условий расхождения двух смежных отцепов на разделительной стрелке. Она описывается уравнением:

, (1.5)

где ,– длины соответственно 1 и 2 отцепов;

и – их колесные базы;

–длина рельсовой цепи на разделительной стрелке;

–минимальная скорость движения плохого бегуна;

–разность времени хода плохого и хорошего бегуна до разделительной стрелки.

Вычисление техническими средствами осуществляется всякий раз, когда происходит отделение от состава очередного отцепа. Таким образом, система АЗСР должна содержать источник информации о маршрутах следования двух смежных отцепов, чтобы определить разделительную стрелку, и количество вагонов в них; устройства вычисления скоростии ее преобразования в удобный для пользователя вид.

Программа роспуска состава формируется в технической конторе станции с помощью видео терминального устройства ВТ-340. Она содержит номер состава, число вагонов в нем, время его прибытия, сведения о каждом отцепе: порядковый номер, номер пути, число вагонов, особый признак или отметку длиннобазного вагона. По запросу оператора горки программа через формирователь вызова УВИВ и устройство сопряжения УС передается на горочный пост и высвечивается на экране ВТ-340. Оператор горки при необходимости может скорректировать программу. После нажатия клавиши «Пуск» устройства АЗСР и ГАЦ подключаются к ее реализации.

Информация о смежных отцепах считывается в двухступенчатый накопитель НИ. Управление накопителем осуществляется блоком УУ, поставленным в зависимость от контрольного блока К0. В последнем сравнивается, скорость надвига и свободного скатывания, измеренные радиолокационными скоростемерами РИС1 и РИС2, и улавливается их разница в момент отрыва. Схема блока К0 приводится в исходное состояние для работы в очередном цикле после полного проследования отцепом места установки фотоэлектрического устройства ФЭУ.

После определения блоком РС разделительной стрелки информация поступает в блок вычисления скорости роспуска ВСР. Последний содержит трансформаторную схему, моделирующую управление. Ее выходное напряжение подается в блок ПСР, где происходит преобразование аналогового значения скорости роспуска в дискретную величину. Здесь же происходит ее усреднение, чтобы исключить резкие перепады в ее значениях, и корректировка, если требуется учесть особый признак отцепа. Блок ПСР содержит 15 выходов, соответствующих градациям скорости от 3 до 9 через каждые 0,5 км/ч. Вычисленные значения скорости фиксируются блоком ФВС, который включает соответствующие реле управления световой индикацией УИ, коммутирующие цепи ламп горочного светофора и маршрутного указателя скорости роспуска. На отдельных маршрутных участках высвечивается информация о количестве вагонов в соседних отцепах, поступающая от блоков ВКВ1 и ВКВ2.

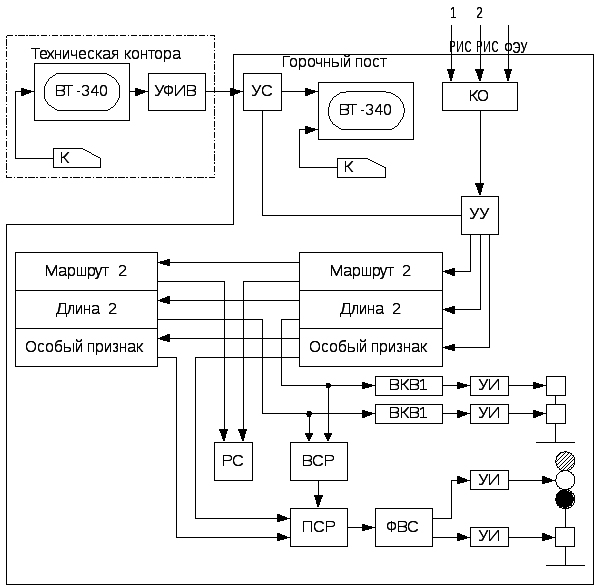

Рис. 1.4. Структурная схема АЗСР

Система АЗСР может быть дополнена устройствами телеуправления горочным локомотивом (ТГЛ). В этом случае блок ФВС дополнительно увязывается с шифратором ТГЛ.
