Стоимость услуг по рыночным оценкам
Наименование услуги
|
Цена услуги |
Предоставление потока Е1 Установка телефонного аппарата Международные и междугородние переговоры по ОбТС То же по РМТС:
Абонентская плата телефонной связи ОТС Плата за телеграмму СТС Абонентская плата за выделенный канал ПРС СПД передача знаков Передача ФАКС |
3600 руб. кан. км/год 6000,0 руб. единовременно
1 мин. – 5 руб. 1 мин. – 6 руб. (междугородн.) 1 мин – 20 руб. (международн.) 1700,0 руб. в месяц
72,6 руб. за тлг. 1700,0 руб. в месяц
0,5 руб. (1 тыс. десятичных знаков) 23,5 руб./1 страница |
На начало 2005 г. стоимость предоставленных услуг предприятиям и работникам железнодорожного транспорта составила около 36 млрд. руб./год, а эксплуатационные расходы – около 20,8 млрд.
1.5. Направление развития сцб, связи и информатизации холдинга ржд
Мероприятия по технической модернизации СЦБ и связи не дадут необходимого эффекта, если они не будут сопровождаться реформированием организационной и управленческой структуры ОАО «РЖД».
Концепцией технического и организационного развития телекоммуникаций ОАО «РЖД» 2005 2010 гг. предусматривается два этапа реформирования управления СЦБ и связью. Основной целью реформирования на первом этапе является разделение функций деятельности СЦБ и связи как единого субъекта хозяйствования. Целями второго этапа реформирования были (2007 – 2010 гг.):
1) повышение производительности труда за счет оптимизации численного состава;
2) снижение эксплуатационных расходов за счет формирования новой системы технической эксплуатации, т. е. внедрения мониторинга устройств СЦБ и связи;
3) создание филиала ОАО «РЖД» – единый оператор связи;
4) снижение себестоимости услуг, предоставляемых абонентам, не менее чем на 8 %;
5) увеличение объема предоставляемых услуг абонентам с 36 до 50 млн. руб. в год;
6) создание 17 ЦТУ при управлениях дорог. Организация 75 – 80 ЦТО с зоной обслуживания до 1300 км.

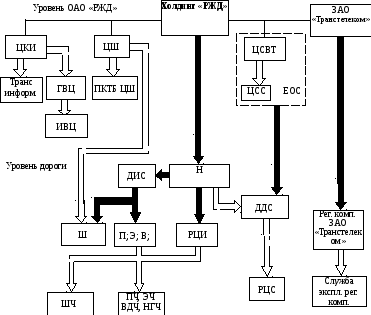

Рис. 1.4. Структура управления телекоммуникациями на третьем этапе
реформирования
Дальнейшая техническая модернизация и реформирование управления СЦБ и в целом ОАО «РЖД» прописаны в стратегии развития железнодорожного транспорта в Российской Федерации до 2030 года и других руководящих документах, например, Приказ № 167 от 21.10.2009 г.
В целом реализация концепции системы управления компании холдингового типа, образованной в результате реформирования ОАО «РЖД», предполагает следующее:
- упразднить с 30 декабря 2010 года структурные подразделения – «отделение дороги»;
при управлениях дорог создать дирекции инфраструктуры и включить в их состав эксплуатационные вагонные депо, дистанции пути, дистанции электроснабжения, дистанции сигнализации, централизации и блокировки, дистанции гражданских сооружений, дистанции лесонаждений;
дирекция инфраструктуры является подразделением, входящим в управление дороги;
в штатном расписании предусмотреть должности зам. начальника дороги директора инфраструктуры и заместителей начальников дороги по регионам.
Прогноз развития железнодорожного транспорта до 2030 года разработан для двух сценариев:
сценарий энергосырьевого развития России минимальный вариант;
сценарий инновационного развития максимальный вариант.
По минимальному варианту грузооборот и погрузка грузов в 2030 году должны увеличиться в 1,46 и 1,47 раза, а увеличение пассажирских поездопотоков в 1,5 раза к базовому уровню 2007 года.
В период 2008 – 2015 гг. предусматривается строительство вторых путей протяженностью 2407,9 км;
электрификация участков протяженностью 3918 км;
оборудование участков системой автоблокировки протяженностью 1851 км.
В период 2016 – 2030 гг. предусматривается строительство вторых путей по минимальному варианту – 1768 км, по максимальному варианту – 3056 км;
строительство обходов Иркутского, Новосибирского железнодорожных узлов;
эксплуатация участков протяженностью 3132 км по минимальному варианту, по максимальному варианту – 3580 км;
оборудование участков системой автоблокировки протяженностью 1085 км по минимальному варианту, по максимальному – 3128 км;
модернизация и увеличение пропускной способности цифровой технологической связи на участке протяженностью 12600 км.
