каналов – это ПЦК, ВЦК, ТЦК и ЧЦК. Цифровые потоки, которые передаются по этим цифровым каналам называются Е1, Е2, Е3, Е4 (Европейская иерархия), а скорости передачи по этим цифровым каналам составляют ряд скоростей 2048, 8448, 34368, 139264 кбит/с, соответственно.

Внедрение плезеохронных ЦСП позволяет решить (реализовать) следующие задачи:

1. перейти с аналоговой на цифровую сеть связи;

2) расширить число предоставляемых услуг абонентам, таких как речь, телеграмма, черно-белый факс, передача данных, низкоскоростной интернет; при этом скорость передачи сигналов этих услуг равна 8, 16, 32, 48, 54, 64 и 2048 кбит/с.

ЦСП с импульсно-кодовой модуляцией и ее модификации позволяют реализовать этап развития узкополосных цифровых сетей с интеграцией сервиса (услуг) – УЦСИО, реализовать получение высокоскоростной и быстрой коммутации физических каналов связи. В настоящее время промышленностью освоено пятое поколение плезеохронных ЦСП с различным числом каналов  от 30  120 до 1920 телефонных каналов. Для разработчиков ЦСП для железнодорожного транспорта особый интерес представляют системы передачи, которые используют для построения линейных трактов симметричный кабель с металлическими жилами, который в большом количестве (сотни тысяч километров) пригоден для железнодорожного полотна. Работоспособность таких систем передач зависит от уровня помех, источников которых в пределах железной дороги множество, поэтому необходимо было применять специальные технические решения и проводить дополнительные мероприятия по защите ЦСП от действия помех. Особый интерес при организации сетей связи технологического сегмента представляет ЦСП – ИКМ-120Т, специально разработанная для железной дороги.

6.1. Мультиплексор pdh икм-120т

Одной из основных особенностей первичной сети железнодорожного транспорта является то, что по КЛС, проложенной вдоль железной дороги, организуются каналы всех уровней управления. Следовательно, и ЦСП должна обеспечивать каналы всех уровней первичной сети. При построении вторичной сети (ОТС) использовались ЦСП малой емкости, например ИКМ-30. Следовательно, по одному кабелю организовано два тракта ИКМ-120 и ИКМ-30, что приводит к появлению влияний между ЦСП.

Комплекс аппаратуры ЦСП-Т построен на основе двух цифровых трактов второго уровня, работающих по двухкабельной четырехпроводной схеме. Один цифровой тракт используется для организации магистральной и дорожной сети связи (1500 км), второй цифровой тракт – для отделенческой сети связи (500 км).

Параллельная работа двух вторичных линейных трактов повышает общую надежность, а также надежность каналов за счет резервирования, и один из первых цифровых потоков магистрального тракта является резервирвным для ОТС.

САЦК-II (4 СК-30) – стойка аналогово-цифровая каналообразующая

СВВГ-У (4 – КВВГ-У); СЛО-Т-О (В) – стойка линейного оборудования

(2 КЛО, КДП, КТМ, КРС)

СВЛ и СЗФ – установлены режекторные фильтры для защиты от опасных импульсных помех. Основные технические данные, комплектация отечественных ЦСП ИКМ-120Т приведены в таблицах 6.1 и 6.2.

Схема организации сети связи ИКМ -120Т, адаптированная к ж/д транспорту, приведена на рис. 6.1.

Таблица 6.1

Оборудование вторичного мультиплексирования (комплектация)

Наименование оборудования	ИКМ-120А	ИКМ-120У	ИКМ-120Т
1	2	3	4
Аналогово-цифровое	САЦО-30 (2600×600×225)	САЦК-Iили САЦК-II (2600×120×225)	САЦК-II (2600×120×225)
Оборудование вторичного мультиплексирования	СВВГ-1м 4×КВВГ СВВГ-2м 8×КВВГ (2600×600×225)	СВВГ-У 4×КВВГ-У (2600×120×225)	СВВГ-У
Оборудование линейного тракта	СЛО-1м или СЛО-2м (4×КЛО) (2600×600×225)	СЛО-У (2×КЛО-У) (2600×120×225)	СЛО-Т-О СЛО-Т-В СЗФ: СВЛ (2600×120×240)

Окончание табл. 6.1

1	2	3	4
Аппаратура выделения ПЦК, ОЦК, ТЧ		АВ 8/2 (440×120×225)	САВ-8/к (АВ 8/2 + СВТК) (2100×120×240)
НРП	НРП-Г8 (труба) (Ø 720, L= 600) НРП – К2 (580×380×320) НРП – 02 (700×350×320)		

Таблица 6.2

Основные технические данные ЦСП ИКМ 120-Т

(вторичный мультиплексор)

Параметры	ИКМ-120А	ИКМ-120У	ИКМ-120Т
Число телефонных каналов	120	120	240
Скорость компонент потока, кбит/с	2048	2048	2048
Скорость агрегатного потока, кбит/с	8448	8448	8448
Схема организации линейного тракта	Двухкабельная
Тип кабеля	Симметричный типа МКСА; МКПА; ЗКП
Длина секции ОП-ОРП, км	200	240	125
Длина секции рег., км	5±0,5	5±0,5	5±0,5
Допуст. BERлинейного тракта	810-9	810-9	810-9
Код линейного сигнала	HDB-3	HDB-3	HDB-3
Максим. напр. ДП, В	980	480	580
Число НРП в секции	40	48	25
Ток ДП, мА	125	65	100
Амплитуда импульса лин. сигнала, В	3±0,3	3±0,.3	7±0,3

ОП

НПВ

ОПВ

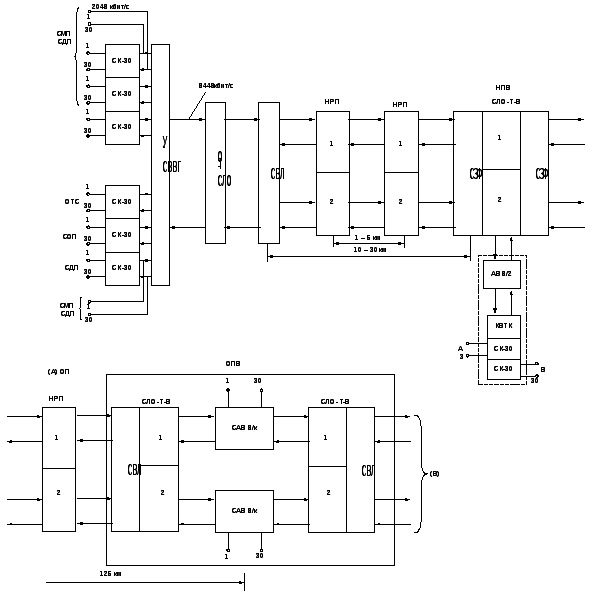

Рис. 6.1. Схема организации сети связи ИКМ-120Т
