6.2. Добавление свойств объектов

Для добавления свойств объектов следует в дереве или списке объектов выбрать необходимый объект и на панели параметров нажать кнопку Добавить свойства – откроется окноДоступныесвойства (рис. 18).

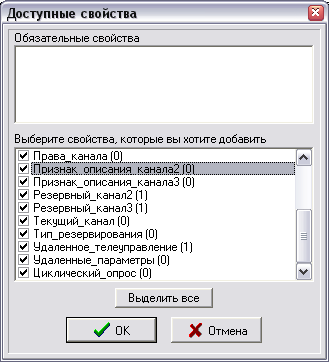

Рис. 18. Вид окнаДоступныесвойствадля добавления свойств объектов

В окне Доступныесвойстваприводятся свойства, которые доступны для данного объекта. В верхней части окна Доступныесвойстваперечислены обязательные свойства объектов, в нижней – дополнительные свойства, которые добавляются при необходимости. Для добавления свойств объектов следует указать необходимые дополнительные свойства и нажать кнопкуОК. Обязательные и указанные дополнительные свойства будут добавлены в дерево объектов.

6.3. Редактирование параметров объекта

Для редактирования параметров объекта необходимо, чтобы в программе был зарегистрирован пользователь, имеющий права на изменение свойств.

Каждый объект имеет параметры, которые задаются на панели параметров объекта, вид которой представлен на рис. 19.

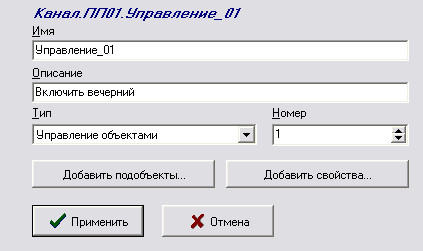

Рис. 19. Вид панели параметров объекта

В верхней части панели параметров объекта указан полный идентификатор объекта, включающий в себя параметры:

Имя– используется при формировании адресного пространства ОРС-сервера, которое может содержать русские и латинские буквы, цифры и символ подчеркивания (задаваемое имя должно быть уникальным среди подобъектов одного уровня);

Описание– применяется для ввода произвольной текстовой информации об объекте;

Тип– предназначен для выбора типа объекта из списка и определяет, что представляет собой объект и какие свойства для него доступны;

Номер– задает номер объекта (номер должен быть уникальным среди объектов одного уровня и типа, например, контроллеры типа АРК в одном канале должны иметь неповторяющиеся номера).

Кнопки Добавить подобъектыиДобавить свойствана панели параметров объекта применяются для создания новых подобъектов и свойств текущего объекта.

После установки параметров следует нажать кнопку Применить. Все изменения запишутся в БД.

При нажатии кнопки Отменавыход из режима редактирования происходит без сохранения внесенных изменений.

6.4. Редактирование параметров свойств объекта

Для редактирования параметров свойств объекта необходимо, чтобы в программе был зарегистрирован пользователь, имеющий права на изменение свойств. Редактирование параметров свойств объекта осуществляется на панели свойств объекта (рис. 20), которая открывается при выборе в дереве объектов необходимого свойства. В верхней части панели параметров объекта указан полный идентификатор объекта.

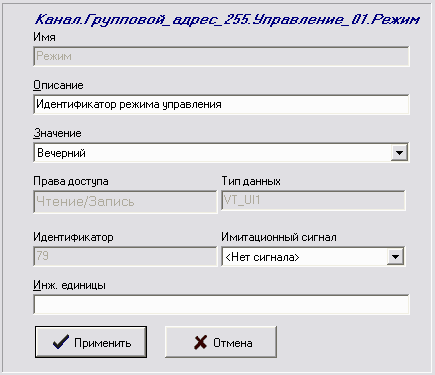

Рис. 20. Вид панели для редактирования параметров свойств объекта

Свойства объекта характеризуются параметрами:

Имя– текстовое наименование свойства;

Описание– описание назначения свойства или любой комментарий;

Значение– значение свойства;

Права доступа– сообщение, доступно ли свойство для чтения и (или) записи;

Тип данных– тип данных, которым представлено значение свойства;

Идентификатор– служебное поле, используемое разработчиками ПО;

Имитационный сигнал– параметр, использующийся при отладке ПО, для имитации выходных данных этого свойства.

Имитационный сигналописывается отдельно, а на панели свойств объекта можно выбрать из списка уже описанные имитационные сигналы. После этого в соответствии с описанием для данного свойства ОРС-сервер будет имитировать выходные значения.

Изменять параметр Значениеможно в режиме отображения списка объектовСвойства(при выборе в менюВидпунктаСвойства над панелью параметров свойств объекта отображаются список всех свойств объекта и значения свойств). После установки параметров свойств объекта необходимо нажать кнопкуПрименить– все изменения запишутся в БД. При нажатии кнопкиОтменавыход из режима редактирования происходит без сохранения внесенных изменений.

Команда Размножитьсоздает необходимое количество копий объекта. Для выполнения данной операции требуются права на изменение объектов. Размножение объектов осуществляется в окнеРазмножение объекта, которое открывается с помощью пунктаРазмножитьв менюОперации.
