4.2. Панель инструментов и главное меню

Основные используемые команды главного меню представлены в виде кнопок и помещены на панель инструментов. кнопки могут дублироваться в главном и контекстных меню. Главное меню и панель инструментов являются настраиваемыми. Расположение кнопок на панели инструментов, появляющихся по умолчанию при первом запуске программы, представлено на рис. 13.

Рис. 13. Вид панели инструментов ОРС-сервера

4.3. Просмотр списка орс-клиентов

Для просмотра списка ОРС-клиентов, подключенных к ОРС-серверу, следует в главном меню программы выбрать команду Клиенты… или нажать комбинацию клавиш «Ctrl+K» – на экране появится окноПодключенные клиенты (рис. 14).

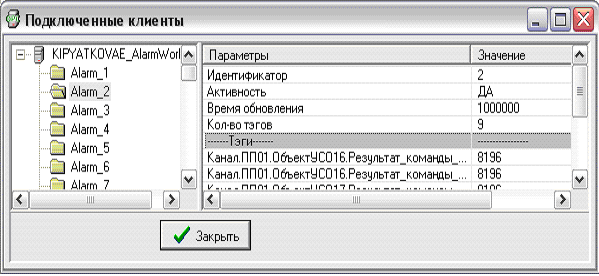

Рис. 14. Вид окнаПодключенные клиентыдля просмотра списка клиентов

В левой части окна Подключенные клиентыв дереве объектов перечислены все подключенные ОРС-клиенты и группы свойств, в правой части окна находится список с параметрами выбранного в дереве объектов элемента. При выборе в дереве объектов объекта сервера в списке отобразятся параметры сервера, при выборе группы – параметры группы, а также все свойства группы и их значения.

Для регистрации пользователя в программе необходимо в поле Сервер авторизациизадать имя компьютера, где запущен сервер авторизации, в выпадающем спискеПользовательвыбрать имя пользователя и ввести его пароль. Если пароль введен правильно, то пользователю становится доступно выполнение команд, соответствующих установленным для него правам. При выполнении командыРегистрация…изображение в меню или на кнопке изменится на . Изменение списка пользователей и их прав производится с помощью конфигуратора компонента «Сервер авторизации».

В программе существует четыре типа прав пользователей: настройка параметров,изменение справочников,изменение объектов,изменение значений свойств. Права, необходимые пользователю для выполнения определенных команд, приведены в приложении. Для отмены регистрации пользователя в программе следует повторно выполнить командуРегистрация– при этом изображение в меню или на кнопке изменится и примет вид:.

4.4. Содержание отчета

1) Теоретическая часть – описание структуры и содержания главного окна ОРС-сервера.

2) Результаты выполнения практического задания – описание свойств объектов, относящихся к лабораторному макету и находящихся в активной базе данных (БД).

3) Результаты выполнения индивидуального задания.

4) Выводы по результатам выполнения работы.

5) Ответы на контрольные вопросы.

4.5. Контрольные вопросы

1) Что означает понятие «адресное пространство ОРС-сервера»?

2) Каковы основные свойства объектов ОРС-сервера?

3) Какая БД является активной для ОРС-сервера?

4) Что такое конфигурационная БД ОРС-сервера?

5) Чем различаются авторизация и аутентификация?

Лабораторная работа 5

Работа с конфигурационной базой данных

Цель работы: изучение назначения и общих принципов применения конфигурационной БД на примере ОРС-сервера в системе «ОМ2000».

Задание на лабораторную работу:

1) ознакомиться с назначением и общими принципами применения конфигурационной БД ОРС-сервера в системе «ОМ2000»;

2) изучить и выполнить процедуру открытия конфигурационной БД ОРС-сервера в системе «ОМ2000»;

3) ознакомиться с процессом регистрации активной конфигурационной БД;

4) изучить процесс перезагрузки конфигурационной БД;

5) ознакомиться со свойствами подключения к конфигурационной БД.
