3.Бесконтактный тахометрический блок тепловоза 2тэ10у.
Блок тахометрический БА-420. Задание мощности генератора в зависимости от позиций контроллера машиниста обеспечивается посредством бесконтактного тахометрического блока типа БА-420, питающего задающую обмотку амплистата. Ток задающей обмотки амплистата регулируется пропорционально частоте синхронного подвозбудителя, т. е. частоте вращения вала дизеля. Детали блока (рис. 3) размещены в металлическом корпусе 3. Насыщающийся трансформатор 6 выполнен на тороидальном сердечнике из пермаллоя. Обмотки трансформаторов залиты компаундом на основе эпоксидной смолы. Выпрямительный мост составлен из четырех кремниевых диодов 4, закрепленных на алюминиевых радиаторах. Сглаживающий фильтр включает дроссель 5 на Ш-образном сердечнике с воздушным зазором и конденсатор 2. Конденсатор и диоды смонтированы на изоляционной панели 1.
Входное напряжение от синхронного подвозбудителя (рис. 4) через резистор СБТБ подается на последовательно включенные первичные обмотки насыщающегося и компенсирующего трансформаторов ТР1 и ТР2. Частота питающего напряжения пропорциональна частоте вращения вала дизеля. В первый полупериод входное напряжение насыщает сердечник ТР1. После этого изменение индукции в нем определяется изменением намагничивающего тока в первичной обмотке ТР1. В последующий полупериод, когда входное напряжение меняет знак, сердечник трансформатора ТР1 выходит из зоны насыщения и начинает перемагничиваться. При этом скорость изменения индукции в сердечнике определяется мгновенным значением приложенного напряжения и практически не зависит от намагничивающего тока до момента насыщения сердечника.
Поскольку в течение каждого полупериода питающего напряжения индукция в сердечнике меняется примерно на величину 2BS (Bs— индукция насыщения), то можно считать, что среднее значение напряжения на вторичной обмотке ТР1 зависит только от частоты и не зависит от напряжения питания. Однако изменение индукции сердечника после его насыщения, обусловленное неидеальностью петли гистерезиса, вносит погрешность в измерение частоты. Поэтому для повышения точности измерения частоты применен компенсирующий трансформатор ТР2, у которого по первичной обмотке протекает намагничивающий ток трансформатора
Таблица 6
Основные данные |
Значение данных для типов |
Основные данные. |
Значение данных для типов | ||
|
ТПТ-21 |
ТПТ-22 |
|
ТПТ-21 |
ТПТ-22 |
Номинальный первичный ток, А Диапазон измерений тока, А Номинальный коэффициент трансформации Номинальное напряжение питания, В |
800 300- 1100
350
60 |
600 200- 800
700
60 |
Номинальная частота, Гц Сопротивление нагрузки активное, Ом Погрешность измерения, % Масса, кг |
133
10
±2,5 3 |
133
15
±2,5 3 |

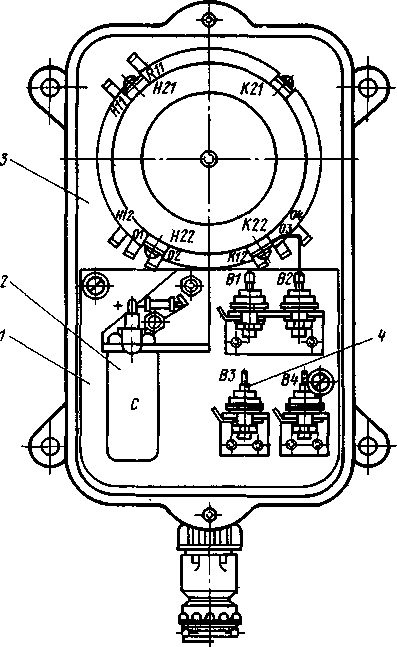

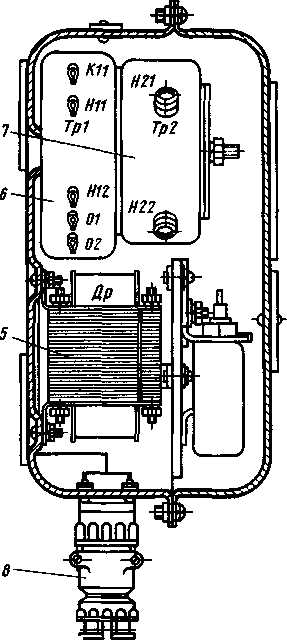

1—панель; 2—конденсатор; 3—корпус; 4—диод; 5—дроссель;.6—трансформатор насыщающийся;7— трансформатор компенсирующий; 8—штепсельный разъем

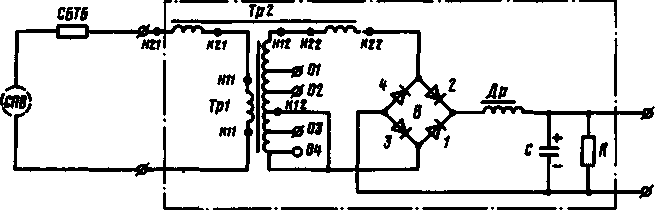

Рис. 4. Электрическая схема тахометрического блока и его включения:
ТР2—компенсирующий трансформатор; ТР1—насыщающийся трансформатор; В—выпрямитель; Др—дроссель; С—конденсатор; R—резистор; СБТБ—балластный резистор; СПВ—подвозбудитель
ТР1, а вторичная обмотка включена встречно со вторичной обмоткой ТР1 и ее э. д. с. компенсирует ту часть э. д. с. вторичной обмотки ТР1, которая обусловлена изменением намагничивающего тока при насыщении сердечника,выходное напряжение трансформаторов ТР1 и ТР2 выпрямляется диодами 1, 2,3,4 м сглаживается фильтром (дроссель Др и конденсатор С). Выходной ток блока настраивается резисторами в цепи задающей обмотки амплистата.
Техническая характеристика блока
Номинальное напряжение, В 22±1
Номинальная частота, Гц 150
Номинальный ток нагрузки, А 1,7
Напряжение на входе, В 124
Рабочая частота, Гц 50—150
Коэффициент пульсации по напряжению не более, % 2,5
Стабильность выходной характеристики, % 3,5
Допуск на линейность выходной характеристики, % + |?
Масса не более, кг 4,5
В конструкции БА-420 применены: конденсатор К-50-20-160-200, у которого номинальное напряжение 160 В; номинальная емкость 200 мкФ и диод Д234Б, у которого среднее значение выпрямленного тока 5 А и максимальное обратное амплитудное напряжение 600 В.
