4. Типовые функциональные узлы комбинационных логических устройств
Типовым функциональным узлом называется цифровая микросхема, внутри которой собрана сложная схема на базовых логических элементах. Комбинационные логические устройства имеют следующие типовые функциональные узлы: мультиплексор, демультиплексор, шифратор (кодер), дешифратор (декодер) и цифровой компаратор. Кроме этого, к комбинационным логическим устройствам можно отнести специализированный ЛЭ – «Исключающее ИЛИ» и ЛЭ, реализующие сложные функции, например, И-ИЛИ-НЕ.
4.1. Мультиплексор
Мультиплексором называется комбинационное логическое устройство, предназначенное для управляемой передачи данных от нескольких входов на один выход.
Мультиплексор содержит 2 типа входов: информационные Dи адресныеA. Код, подаваемый на адресные входы, определяет, какой из информационных входов подключен к выходу в данный момент времени. От количества адресных входов зависит количество информационных:nадресных входов позволяют образовать 2nинформационных входов.
Рассмотрим мультиплексор с двумя адресными входами А1 и А0. Работа мультиплексора описывается таблицей истинности (таблица 4.1). В таблице отдельно выделен инверсный выход мультиплексора , а также инверсный вход разрешения работы . При подаче на этот вход сигнала логической единицы работа мультиплексора блокируется.
Таблица 4.1
Таблица истинности мультиплексора
A1 |
A0 |
Q | ||
1 |
X |
X |
0 |
1 |
0 |
0 |
0 |
D0 | |
0 |
0 |
1 |
D1 | |
0 |
1 |
0 |
D2 | |
0 |
1 |
1 |
D3 |
Примечание: – инверсный вход разрешения работы мультиплексора;
Х – произвольное значение сигналов на входах адреса.
Из таблицы истинности можно записать функцию алгебры логики мультиплексора:
. (4.1)

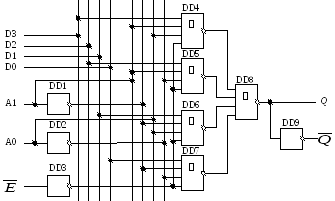

При анализе выражения (4.1) видно, что минимизировать такую функцию невозможно. Поэтому для технической реализации мультиплексора потребуются 5 четырёхвходовых ЛЭ и 4 инвертора. Схема мультиплексора на элементах 4И-НЕ представлена на рис. 4.1. На принципиальных электрических схемах логических устройств мультиплексор изображается условным графическим обозначением. Пример условного графического обозначением мультиплексора представлен на рис. 4.2.
|
Рис. 4.1. Схема мультиплексора
|
Рис. 4.2. Условное графическое изображение мультиплексора
При работе мультиплексора сигналы на входах адреса непрерывно переключаются, поэтому получается временное разделение сигналов от информационных входов к приёмнику информации, подключенному к выходу мультиплексора. Применение мультиплексора позволяет уменьшить количество проводов между источниками и приемником информации.
Техническая реализация мультиплексора в сериях ТТЛ и КМОП имеет обозначение сочетанием букв КП, например, К555КП7 (ТТЛ) и К561КП2 (КМОП). У таких микросхем три входа адреса и восемь информационных входов, что соответствует однобайтовому кодовому слову (см. п. 1.2).
4.2. Демультиплексор
Демультиплексором называется комбинационное логическое устройство, предназначенное для управляемой передачи данных от одного входа на несколько выходов. Демультиплексор имеет один информационный вход, nадресных входов и 2nвыходов. Код, подаваемый на адресные входы, определяет, к какому из выходов подключен информационный вход в данный момент времени.
Рассмотрим демультиплексор с двумя адресными входами А1 и А0. Работа демультиплексора описывается таблицей истинности (таблица 4.2). В таблице, кроме адресных входов, отдельно выделен инверсный вход разрешения работы . При подаче на этот вход сигнала логической единицы работа демультиплексора блокируется.
Таблица 4.2
Таблица истинности демультиплексора
A1 |
A0 |
Q0 |
Q1 |
Q2 |
Q3 | |
1 |
X |
X |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
D |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
D |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
D |
0 |
0 |
1 |
1 |
0 |
0 |
0 |
D |

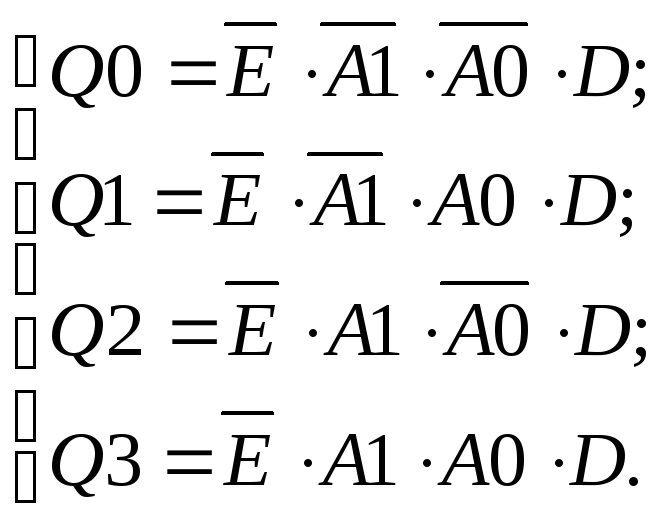

Из таблицы истинности можно записать систему уравнений ФАЛ демультиплексора:
(4.2)
При анализе выражения (4.2) видно, что минимизировать такую систему функций невозможно. Поэтому для технической реализации демультиплексора потребуются 4 четырёхвходовых ЛЭ и 7 инверторов. Схема демультиплексора на элементах 4И-НЕ представлена на рис. 4.3.
|
Рис. 4.3. Схема демультиплексора
При работе демультиплексора сигналы на входах адреса непрерывно переключаются, поэтому получается распределение сигналов от информационного входа к приёмникам информации, подключенным к выходам демультиплексора. На принципиальных электрических схемах логических устройств демультиплексор изображается условным графическим обозначением. Пример условного графического обозначением мультиплексора представлен на рис. 4.4.
|
Рис. 4.4. Условное графическое изображение демультиплексора
Техническая реализация демультиплексора имеется только в серии КМОП и обозначается К561КП1. У такой микросхемы три входа адреса и восемь информационных выходов, что также соответствует однобайтовому кодовому слову.
