Elektrotekhnika

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

Государственное образовательное учреждение

высшего профессионального образования

Московский государственный университет

пищевых производств

Кафедра «Информатика и управление»

Отчет по лабораторной работе №1

«Исследование цепей постоянного тока»

Работу выполнил:

Студент гр. 12-ТПМ-12

Тумайкин Г.Г.

Работу принял:

Преподаватель

Колюжный О.Ю.

Москва, 2014

Задание 1. Определить сопротивления трех различных приемников электрической энергии (резисторов) методом «вольтметра и амперметра». Исследовать электрическую цепь с параллельно соединенными резисторами.

Схема электрической цепи:

Задание 2. Исследовать электрическую цепь с последовательным соединением приемников электрической энергии. Определить сопротивления трех различных приемников электрической энергии (резисторов) методом «вольтметра и амперметра».

Задание 3. Используя величины U_хх, R₀, R₁, R₂, R₃, определенные в задании 1, определить основные параметры цепи при смешанном соединении резисторов.

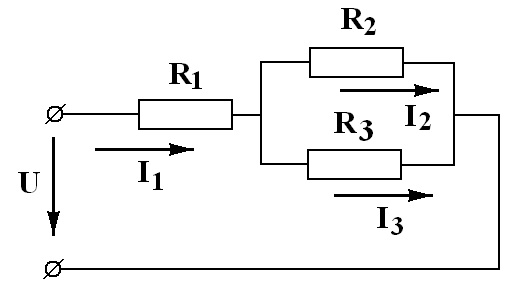

Схема внешней электрической цепи со смешанным соединением резисторов
