Introduction
Окно опций Workbench
Training Manual
•Меню “View” (и RMB) позволяет добавить информацию, отображенную в среде Workbench.
–выделена геометрия и показаны ее свойства.
ANSYS, Inc. Proprietary |
1-18 |
April 28, 2009 |
© 2009 ANSYS, Inc. All rights reserved. |
Inventory #002596 |
|
|
|
|
Introduction
E. Менеджер файлов Workbench
Training Manual

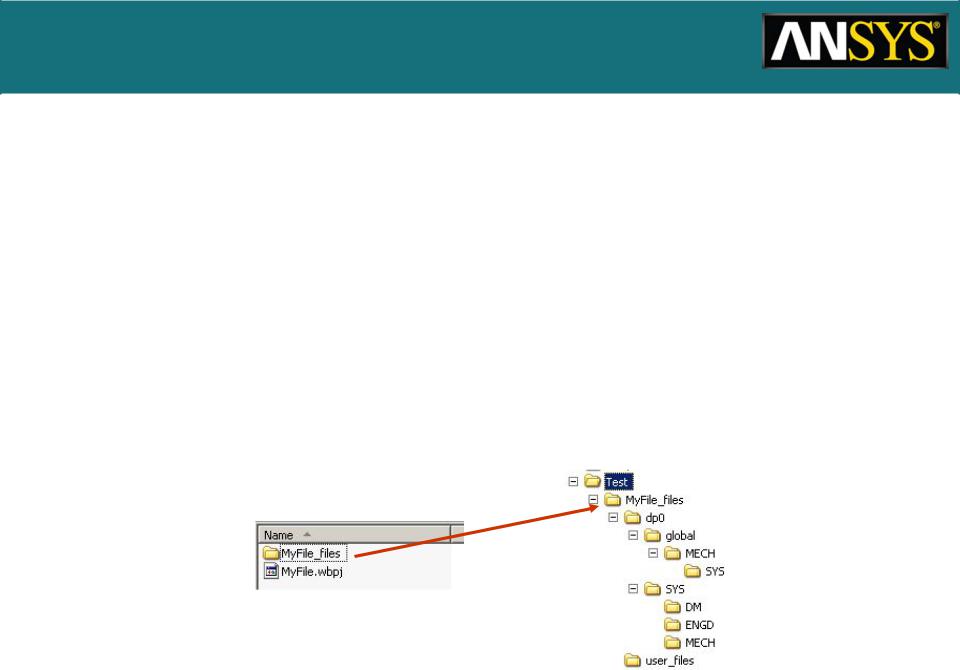

•Workbench создает файл проекта и серию подпапок для управления всеми взаимосвязанными файлами.
•Пользователь может позволить системе Workbench управлять содержанием этих папок. Пожалуйста, НЕ изменяйте содержание этих папок.
•Когда проек сохранен, создается файл (.wbpj) под названием, данным пользователем (по умолчанию MyFile.wbpj).
•Папка проекта создается под именем этого проекта. Так же пр умрочанию MyFile_files.
•Ряд подпапок буден создан в главной директории (объяснение далее).
ANSYS, Inc. Proprietary |
1-19 |
April 28, 2009 |
© 2009 ANSYS, Inc. All rights reserved. |
Inventory #002596 |
|
|
|
|
Introduction
. . . Менеджер файлов Workbench
Training Manual

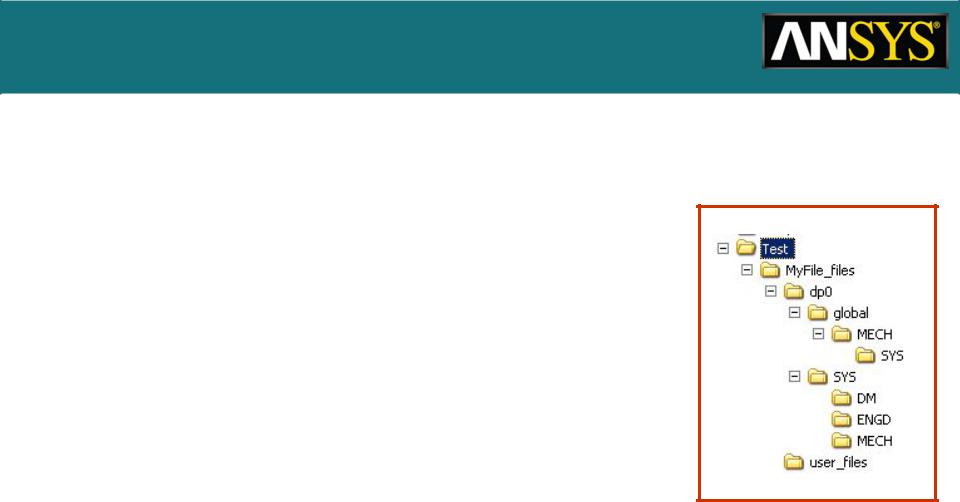

•Структура папки:
