2) По материалу:

а) металлические;

б) железобетонные;

в) деревянные (пролетом до 30 м).

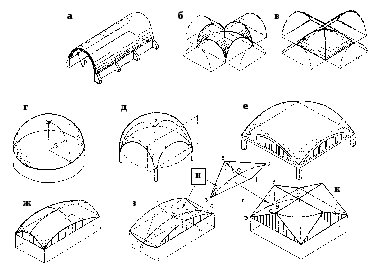

Рис. 3.52. Основные формы большепролетных пространственных покрытий: а – цилиндрический свод; б – крестовый свод; в – сомкнутый свод; г – купол; д – парусный свод; е – пологая оболочка; ж – бочарный свод; з – лотковый свод; и – поверхность в форме гиперболического параболоида; к – покрытие из четырех оболочек в форме гиперболического параболоида

Рис. 3.53. Складчатые пространственные покрытия (складки): а – балочная; б – арочная

Рис. 3.54. Висячие пространственные покрытия: а – плоское, б – пространственное двоякой кривизны; в – пространственное горизонтальное

3.2.10. Перегородки

Перегородки – это внутренние ненесущие стены, которые разделяют внутреннее пространство здания на отдельные помещения и выполняют только ограждающие функции. Перегородки воспринимают только собственный вес и незначительные силовые воздействия при эксплуатации и опираются на перекрытия здания или на пол по грунту.

В гражданских зданиях основное требование к перегородкам – это обеспечение требуемой звукоизоляции между помещениями. В соответствии с этим требованием подбирается материал перегородок и их толщина. По противопожарным требованиям перегородки в гражданских зданиях должны выполняться из несгораемых или трудносгораемых материалов с пределом огнестойкости 0,25  0,5 часа. В промышленных зданиях требования к перегородкам определяются в зависимости от категории помещений по пожаровзрывоопасности.

Перегородки классифицируются по следующим признакам:

1) По функциональному назначению:

а) стационарные перегородки устанавливаются при возведении здания и не изменяют своего положения в процессе эксплуатации;

б) сборно-разборные перегородки собираются из отдельных конструктивных элементов, которые при необходимости легко демонтируются и собираются в другом месте. Данный тип перегородок широко используется в каркасных общественных и жилых зданиях. В каркасных зданиях отсутствуют внутренние несущие стены, что обеспечивает большую свободу планировки.

Например, в административных зданиях с помощью сборно-разборных перегородок можно быстро изменять расположение кабинетов (офисов), конференц-залов и т. п. помещений. В жилых зданиях такие перегородки позволяют менять планировку квартир по желанию заказчика, как на стадии строительства здания, так и в процессе эксплуатации.

Сборно-разборные перегородки выполняются каркасными с последующей обшивкой листовыми материалами (гипсокартонные листы (ГКЛ), гипсоволокнистые листы (ГВЛ), цементно-стружечные плиты (ЦСП) и т.п.) – см. рис. 3.55;

в) трансформируемые перегородки применяются в том случае, когда в процессе эксплуатации здания необходимо регулярно (в течении дня) изменять внутреннюю планировку помещений. В гражданских зданиях данный тип перегородок позволяет быстро изменить форму и размеры залов, офисов, комнат или на время отделить их друг от друга. В зрелищных общественных зданиях, имеющих залы со сценами трансформируемые перегородки применяются в качестве противопожарного занавеса. Подъем и спуск такого занавеса выполняется автоматически (от датчиков дымообнаружения), что препятствует распространению огня через сцену.

В промышленных зданиях трансформируемые перегородки применяются для временного огораживания шумных или вредных технологических участков или отдельных рабочих мест. На рис. 3.56 показаны основные типы трансформируемых перегородок.

Рис. 3.56. Трансформируемые перегородки: а– прямораздвижная в виде цельного полотна;б– прямораздвижная из отдельных панелей;в– откатная;г– шарнирно-складывающаяся;д– гармончатая

В промышленных зданиях перегородки применяются для ограждения различных участков и отдельных помещений и в зависимости от функционального назначения дополнительно разделяются на два типа:

– выгораживающие перегородки устанавливаются на неполную высоту помещения (цеха) и применяются для ограждения помещений обслуживающего персонала (кабинетов, лабораторий и т. п.), кладовых, трансформаторных подстанций. Выгораживающие перегородки выполняются из облегченных материалов (сплошного сечения или в виде сетки) по каркасу – см. рис. 3.57;

– разделительные перегородки предназначены для полной изоляции смежных помещений с пожаровзрывоопасными или вредными производствами в промышленных зданиях. Их возводят на всю высоту здания (цеха) или на высоту отдельного этажа из бетонных панелей или в виде кирпичной кладки;
