Генератор g1:
Вычисленные значения заносим в таблицу:
Таблица 6.
К2 |
S, G2 |
G1 |
∑ |
Iп0 , кА |
30 |
35 |
75 |
iy, кА |
72.3 |
84.4 |
156.7 |
|
|
|
|
|
КП.140206. 41-ЭС-09 ПЗ |
Лист |
|
|
|
|
|
16 | |
Изм |
Лист. |
№ Документа |
Подпись |
Дата |
4. Выбор проводников и аппаратов.
Для выбора коммутационной аппаратуры необходимо знать значения периодической и апериодической составляющей тока КЗ в точке К2.
Расчетные токи для выключателей типа МГУ, устанавливаемых в цепи генератора G1, G2.
Собственное время отключения tс.в. = 0.16 с.
,
где τ – расчетное время;
tс.в. – собственное время отключения выключателя.
Определяем два значения периодической составляющей для момента времени τ = 0,16 с, так как через выключатель может протекать ток КЗ в точке К2 от генератора G1 и от эквивалентного объединенного источника G2 + энергосистема.
Периодическую составляющую тока от генератора G1 определяем по типовым кривым (1).
Определяем номинальный ток генератора:
Отношение начального значения периодической составляющей тока КЗ от генератора G1 при КЗ в точке К2 к номинальному току.

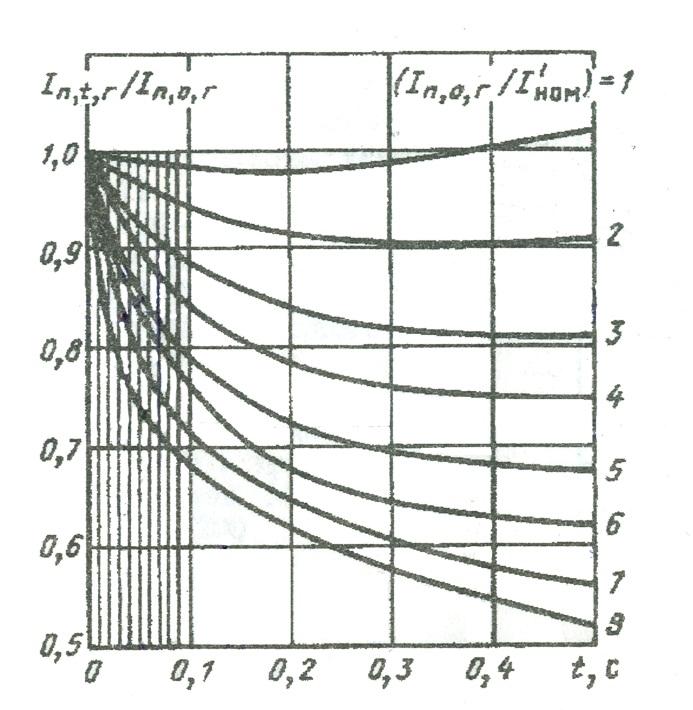

По данному отношению и времени t = τ = 0,16 с, определяем, с помощью кривых, отношение
Рисунок 11.
|
|
|
|
|
ДП.140203. Р-55-04 ПЗ |
Лист |
|
|
|
|
|
19 | |
Изм |
Лист. |
№ Документа |
Подпись |
Дата |
Таким образом, периодическая составляющая тока от генератора G1 к моменту τ будет равна:
Апериодическую составляющую тока КЗ от генератора G1 к моменту времени t = τ = 0,16 с, определяем из выражения:
,
где iа, – апериодическая составляющая тока КЗ генератора;
Iп,0,Г – периодическая составляюща0,78*я тока КЗ генератора;
-
постоянная времени цепи КЗ.

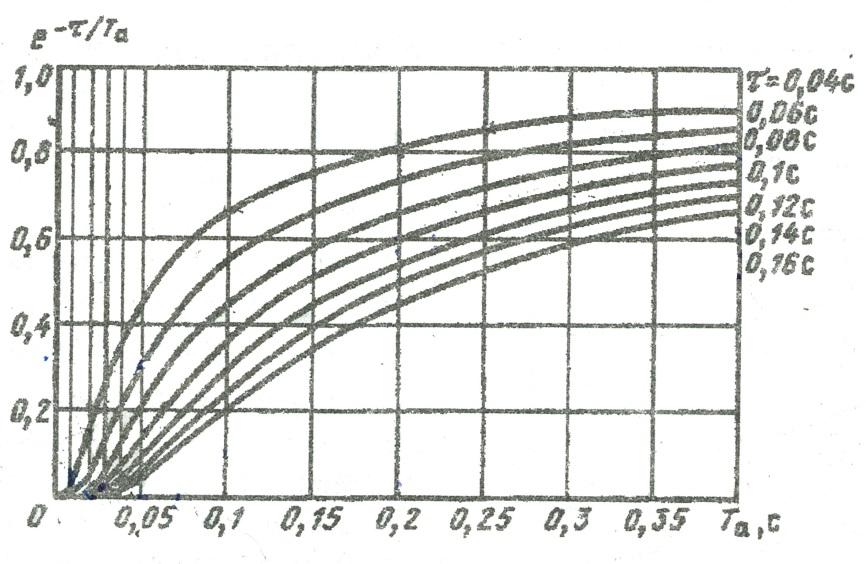

Значение
можно
определить по кривым:
Рисунок 12.
для t = τ = 0,16 с, при Та = 0,4 с, определяемой из таблицы (1).
0,66
Исходя из этих значений, вычисляем:
Периодическую составляющую тока КЗ от энергосистемы и присоединенного к ней генератора G2, рассчитываем, как поступающую в место КЗ от шин неизменного напряжения через эквивалентное результирующее сопротивление. Исходя из этого, можем принять неизменной во времени и равной:
Апериодическая составляющая тока КЗ от эквивалентного источника, где:
Та = 0,1
=
0,2
|
|
|
|
|
ДП.140203. Р-55-04 ПЗ |
Лист |
|
|
|
|
|
20 | |
Изм |
Лист. |
№ Документа |
Подпись |
Дата |
Вычисленные данные заносим в таблицу:
Таблица 7.
К2 |
S, G2 |
G1 |
Σ |
Iп,0 |
33,72 кА |
31,94 кА |
65,66 кА |
iy |
93 кА |
88,04 кА |
181,04 кА |
kу |
1,956 |
1,955 |
- |
Та |
0,095 с |
0,222 с |
- |
τ |
0,13 с |
0,13 с |
- |
ia,τ |
11,89 кА |
24,32 кА |
36,21 кА |
Iп,τ |
33,72 кА |
21,4 кА |
55,12 кА |
