Расчет схемы переработки природного газа 57
Удаление неиспользуемых операций
Удалим операции, которые не влияют на динамический расчет.
1Нажмите кнопку Родительская схема и вернитесь в основную схему.
2Закройте специализированное окно колонны депропанизации К-100.
Логические операции ADJ-1 и Бал-1 использовались для расчета температуры точки росы товарного газа. Теперь их можно удалить.
3Находясь в графическом экране PFD, дважды щелкните по потоку 1. Откроется его специализированное окно.
4Запишите температуру потока, чтобы потом использовать ее в динамическом расчете.
Переменная Значение
Температура потока 1 |
-18 С |
5Закройте специализированное окно потока 1.
6Щелкните по изображению операции Подбор ADJ-1 и нажмите клавишу
Delete.
При удалении потока или операции из схемы программа попросит подтверждения на удаление.
7Нажмите кнопку Да.
8Удалите логическую операцию Бал-1 и поток Товарный газ.
9Сохраните задачу под новым именем.
Кнопка Родительская
схема
1.4.2Определение размеров колонны
В процессе подготовки расчета к динамическому режиму все оборудование должно быть “образмерено”. В стационарном расчете сопротивление колонны задается пользователем. В динамическом расчете оно рассчитывается. Сложности могут возникнуть при переходе от стационарного режима к динамическому, если профиль сопротивления колонны в статике сильно отличается от профиля давления, рассчитанного динамическим алгоритмом давление-расход.
Расчет схемы переработки природного газа 58
Определение размеров тарелок

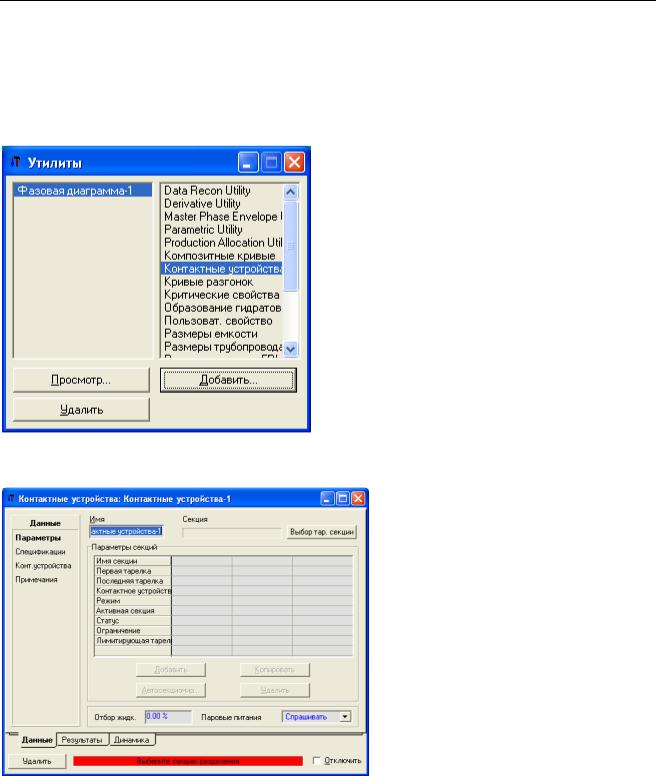

1Вызовите окно Утилиты одним из способов:
•Нажмите Ctrl U
•Выполните команду Утилиты в меню Инструменты.
2В списке утилит выберите Контактные устройства.
3 Нажмите кнопку Добавить.
Откроется специализированное окно утилиты:
4В поле Имя задайте Размеры тарелок.
5Нажмите кнопку Выбор тар.секции.
Расчет схемы переработки природного газа 59
Откроется окно выбора тарельчатой секции
6 Выберите последовательно К-100 и Main TS и нажмите кнопку ОК.
7В группе Параметры секций нажмите кнопку Автосекционирование.
Откроется специализированное окно Параметры автосекционирования.
8В группе Тип контактного устройства выберите Клапанные и нажмите кнопку Далее.
9В следующем окне примите предложенные по умолчанию параметры и нажмите кнопку Рассчитать.
ХАЙСИС рассчитает размеры тарелок на основе расходов, полученных в стационарном расчете и заданного типа контактного устройства. Программа назовет тарельчатую секцию Section_1.
Расчет схемы переработки природного газа 60

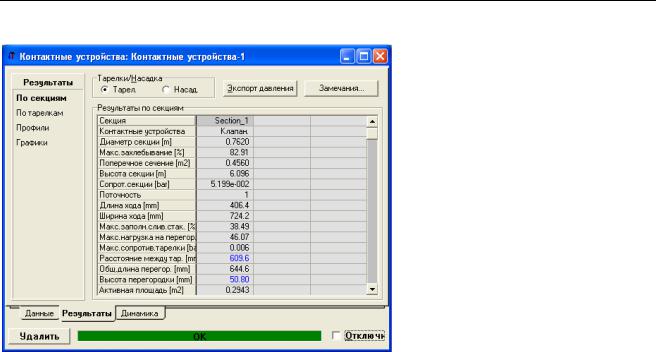

10 Результаты расчета будут выведены на закладке Результаты.
Запомните следующие величины:
Переменная |
Значение |
Диаметр секции |
0.7620 м |
|
|
Высота перегородки |
50.80 мм |
|
|
Расстояние м-ду тарелками |
609.6 мм |
|
|
Общая длина перегородки |
644.6 мм |
|
|
11 перейдите на страницу Параметры закладки Данные.
12 Установите флажок в поле Активная секция.
13 На странице По секциям закладки Результаты нажмите кнопку Экспорт давления.
Появится предупреждения, что давление не может быть передано.
14Нажмите кнопку ОК и закройте все окна, связанные с утилитами.
15Двойным щелчком по изображению колонны откройте специализированное окно депропанизатора.
16Откройте страницу Профили закладки Параметры. Обратите внимание, что в колонне сохранен профиль давления, полученный в стационарном расчете.
17Удалите значение давления в конденсаторе (синее) и задайте то же значение на первой тарелке – 13 бар.
18Аналогично удалите значение давления в ребойлере и задайте на 10 тарелке 14 бар.
При необходимости запустите колонну на счет кнопкой Пуск.
19 Вернитесь в окно утилиты Контактные устройства и нажмите кнопку
Экспорт давления.
20 Снова откройте специализированное окно колонны на странице Профили
закладки Параметры.
Как видно из результатов расчета давление на 5-й тарелке отличается от давления потока питания. Чтобы при переходе из статики в динамику не было резких перепадов, скорректируем давление в колонне с учетом полученных результатов.
|
|
|
Расчет схемы переработки природного газа 61 |
|
|
|
Повторите шаги 17-19 задав значения давления вверху и внизу колонны |
||
|
|
13.76 бар и 13.81 бар соответственно. |
||
21 |
С помощью кнопки Среда колонны войдите в подсхему колонны. |
|||
22 |
Находясь в графическом экране подсхемы колонны, дважды щелкните по |
|||
|
|
изображению тарельчатой секции. |
||
23 |
Перейдите на страницу Размеры закладки Расчет. |
|||
24 |

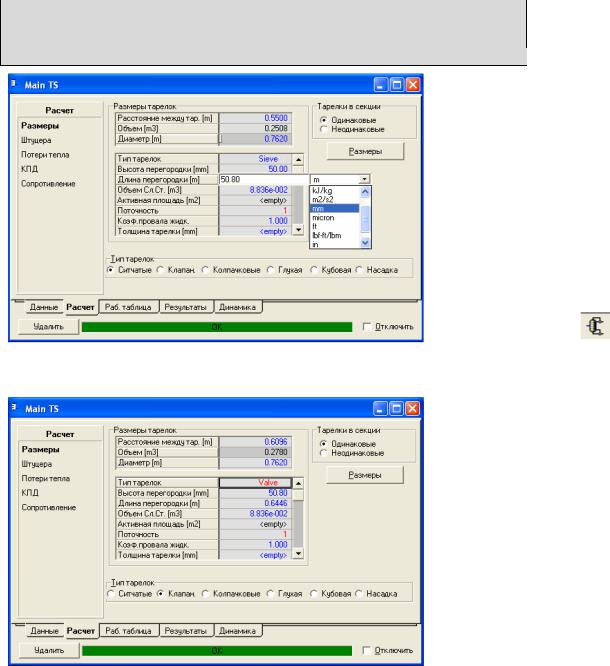

Задайте параметры тарельчатой секции: |
|||
|
|
|
|
|
|
Переменная |
Значение |
|
|
|
Диаметр секции |
0.7620 м |
|
|
|
|
|
|
|
|
Высота перегородки |
50.80 мм |
|
|
|
|
|
|
|
|
Расстояние м-ду тарелками |
609.6 мм |
|
|
|
|
|
|
|
|
Длина перегородки |
644.6 мм |
|
|
|
|
|
|
|
Обратите внимание, что единицы, используемые утилитой Контактные устройства. могут не совпадать с единицами, используемыми для задания параметров тарельчатой секции. При необходимости пользуйтесь падающим списком единиц.
25 |
В поле Тип тарелок выберите Valve – клапанные. |
Кнопка Пульт колонны |
26 |
Страница будет выглядеть следующим образом: |
|
27 Выйдите из подсхемы колонны и сохраните задачу под новым именем.
