1.	Проецирование представляет собой…	А построение изображения объекта пространства на поверхности (плоскости) в соответствии с законами геометрической оптики Б. перемещение объекта пространства по определенному закону В анализ геометрических параметров объекта Г мысленное разделение геометрической формы объекта на простейшие составляющие
2.	А⁰…проекция точки на плоскости π₀	А центральная (полярная) Б косоугольная В двуполярная Г прямоугольная (ортогональная)
3.	А⁰…проекция точки А на плоскости π₀	А прямоугольная (ортогональная) Б косоугольная В центральная (полярная) Г двуполярная
4.	А⁰₁, А⁰₂… проекции точки А на плоскости π₀	А двуполярные Б ортогональные В косоугольные Г аксонометрические
5.	А⁰…проекция точки А на плоскостиπ₀	А косоугольная Б центральная (полярная) В ортогональная Г двуполярная
6.	Метод Монжа предусматривает…	А ортогональное проецирование объекта пространства на две или три взаимно перпендикулярные плоскости Б метод косоугольного проецирования В метод центрального проецирования Г метод двуполярного проецирования
7.	Начало координат – это…	А точка пересечения плоскостей π₁, π₂, π₃ Б линия пересечения плоскостей π₁, π₂ В линия пересечения плоскостей π₁, π₃ Г линия пересечения плоскостей π₂, π₃
8.	Результатом пересечения плоскостей π₁ и π₂ является…	А ось X Б ось Y В ось Z Г начало координат
9.	Результатом пересечения плоскостей π₂ и π₃ является…	А ось Z Б ось X В ось Y Г начало координат
10.	Результатом пересечения плоскостей π₁ и π₃ является…	А ось Y Б ось Z В ось X Г начало координат
11.	Точка А находится в …октанте	А YII Б I В IY Г YIII
12.	Точка А находится в …октанте	А YI Б III В Y Г II
13.	Точка А находится в …октанте	А IY Б I В YI Г II
14.	Точка А находится в …октанте	А I Б IY В YII Г II
15.	Точка А находится в …октанте	А II Б I В III Г YI
16.	Точка А находится в …октанте	А Y Б I В III Г YIII
17.	Точка А находится в …октанте	А III Б Y В YII Г II
18.	Точка А находится в …октанте	А YIII Б IY В I Г YI
19.	Точка А находится в …октанте	А II Б IY В YIII Г III

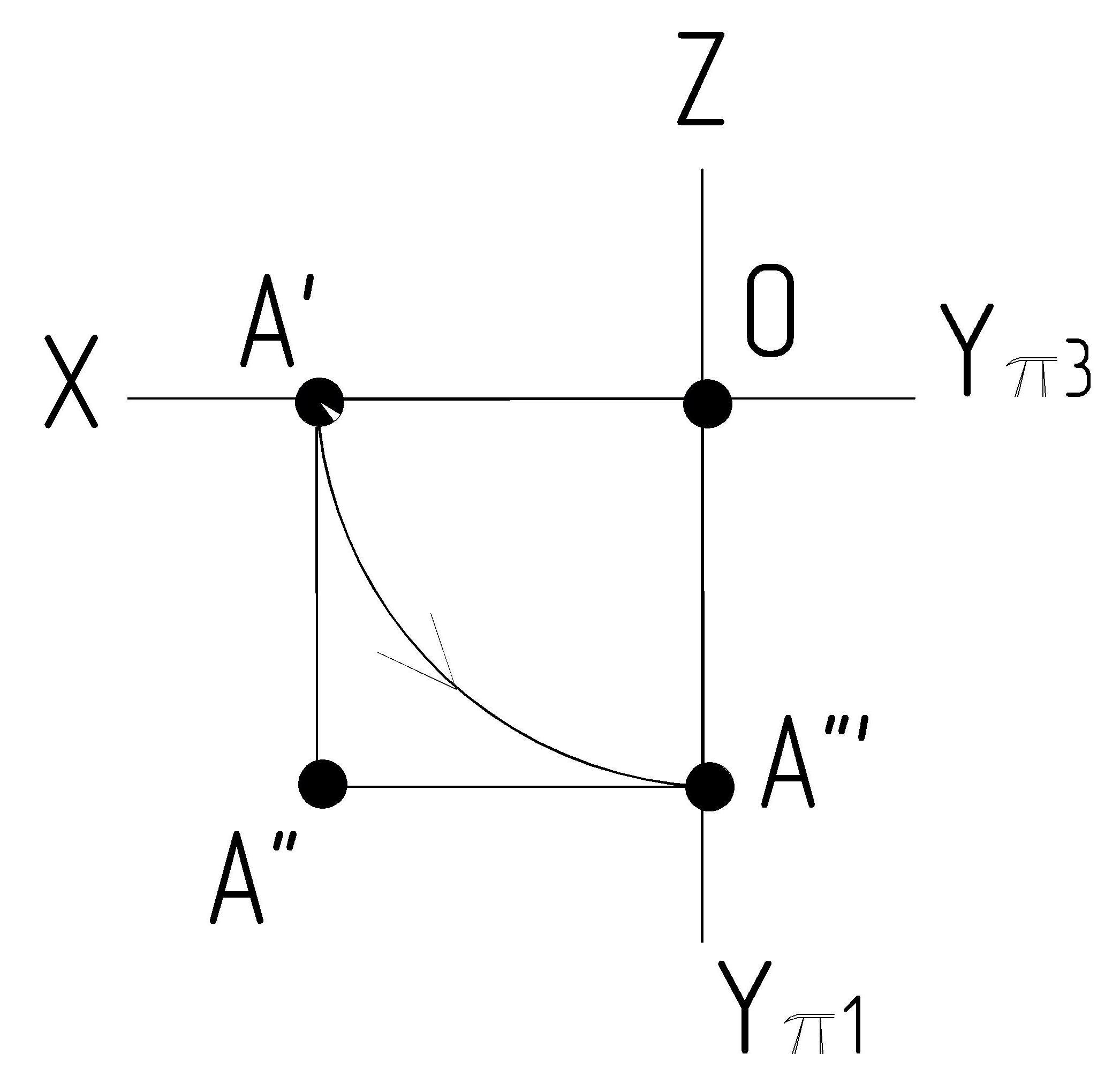

20.	Точка А находится …	А в плоскости π₁ на границе YI и YII октантов Б в I октанте В в плоскости π₂на границе Y и YI октантов Г в плоскости π₃на границе II и YI октантов
21.	Точка А находится… …	А в плоскости π₂на границе Y и YI октантов Б в III октанте В в плоскости π₃на границе I и Y октантов Г в IY октанте
22.	Точка А находится …	А в плоскости π₁ на границе II и III октантов Б в плоскости π₂на границе I и II октантов В в IY октанте Г на оси Х
23.	Точка А находится …	А в плоскости π₁ на границе I и IY октантов Б на оси Х В в плоскости π₂на границе I и II октантов Г в плоскости π₁ на границе II и III октантов
24.	Точка А находится …	А в плоскости π₁ на границе Y и YIII октантов Б на оси Х В в плоскости π₂на границе Y и YI октантов Г на оси Y
25.	Точка А находится…	А в плоскости π₂на границе YII и YIII октантов Б на оси Y В в плоскости π₁ на границе Y и YIII октантов Г в плоскости π₃на границе I и Y октантов
26.	Точка А находится…	А в плоскости π₂на границе I и II октантов Б на оси Z В на оси Х Г в плоскости π₁ на границе II и III октантов
27.	Точка А находится…	А в плоскости π₂на границе III и IY октантов Б на оси Х В на оси Z Г в плоскости π₁ на границе I и IY октантов

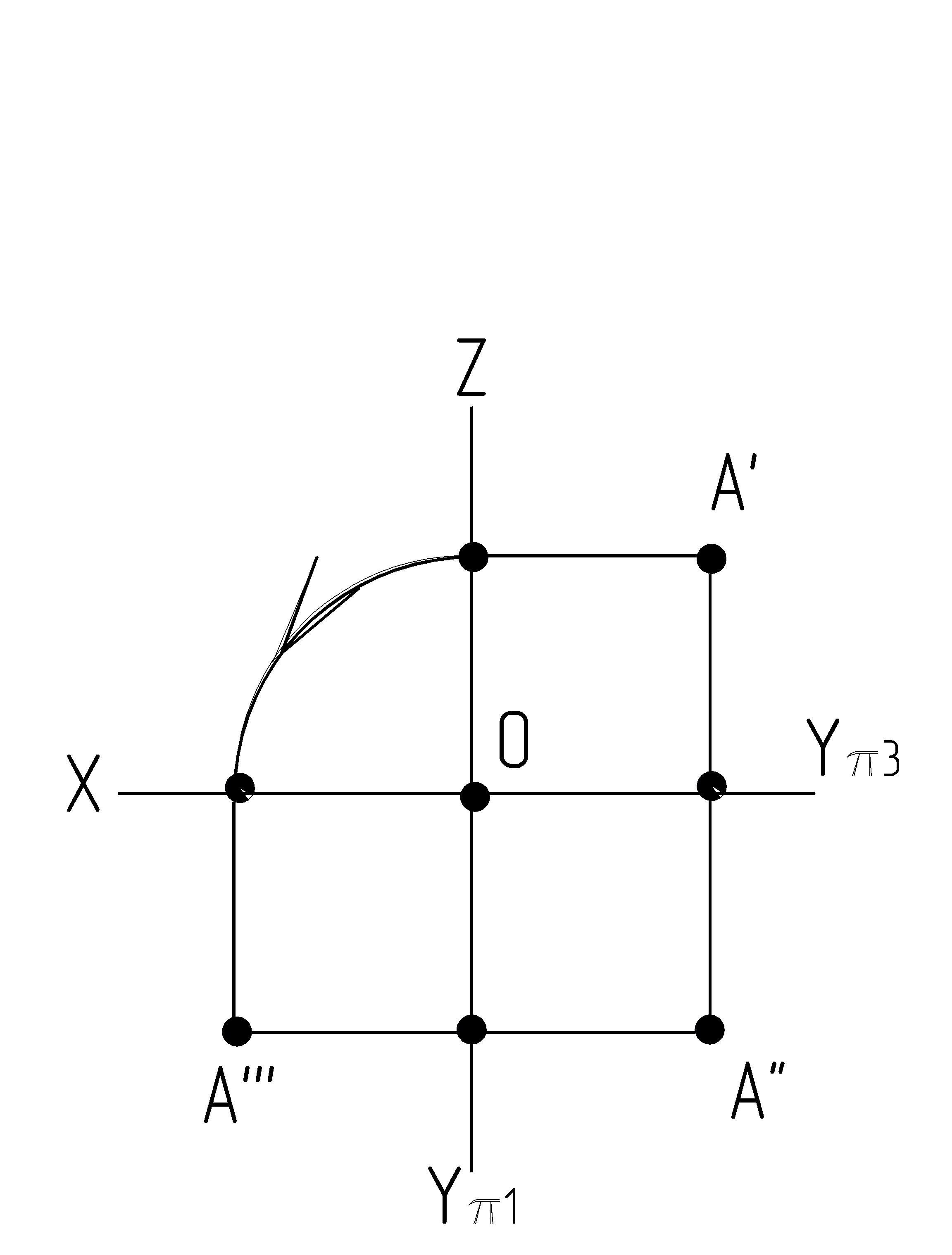

28.	Точка А находится …	А в плоскости π₃на границе I и Y октантов Б на оси Z В на оси Y Г в плоскости π₂на границе Y и YI октантов
29.	Точка А находится …	А в плоскости π₃на границе IY и YIII октантов Б на оси Y В в плоскости π₁на границе Y и YIII октантов Г на оси Z
30.	Точка А находится …	А в плоскости π₃на границе III и YII октантов Б на оси Z В в плоскости π₁ на границе I и IY октантов Г на оси Y
31.	Точка А находится …	А в плоскости π₃на границе II и YI октантов Б на оси Z В в плоскости π₂на границе I и II октантов Г на оси Х
32.	Прямая АВ является…	А горизонтальной прямой Б горизонтально- проецирующей прямой В фронтальной прямой Г прямой общего положения
33.	Прямая АВ является…	А фронтальной прямой Б горизонтальной прямой В прямой общего положения Г фронтально-проецирующей прямой
34.	Прямая АВ является…	А профильной прямой Б профильно-проецирующей прямой В прямой общего положения Г горизонтальной прямой
35.	Прямая АВ является…	А горизонтально- проецирующей прямой Б прямой общего положения В горизонтальной прямой Г фронтально- проецирующей прямой
36.	Прямая АВ является…	А фронтально- проецирующей прямой Б фронтальной прямой В прямой общего положения Г горизонтально- проецирующей прямой
37.	Прямая АВ является…	А профильно-проецирующей прямой Б прямой общего положения В профильной прямой Г горизонтально- проецирующей прямой
38.	Прямая АВ является…	А прямой общего положения Б горизонтальной прямой В фронтальной прямой Г профильной прямой
39.	Точка … принадлежит прямой АВ	А 2 Б 3 В 4 Г 1
40.	Точка … принадлежит прямой АВ	А 3 Б 1 В 4 Г 2
41.	Точка … принадлежит прямой АВ	А 3 Б 1 В 2 Г 4
42.	Точка … принадле- жит прямой АВ	А 2 Б 4 В 1 Г 3
43.	Точка … принадлежит прямой АВ	А 4 Б 3 В 2 Г 1
44.	Точка … принадлежит прямой АВ	А 1 Б 3 В 4 Г 2
45.	Точка … принадлежит прямой АВ	А 2 Б 4 В 1 Г 3
46.	Точка … принадле- жит прямой АВ	А 3 Б 1 В 4 Г 2
47.	Точка … принадлежит прямой АВ	А 2 Б 4 В 1 Г 3
48.	Точка М'' является …	А фронтальной проекцией горизонтального следа прямой АВ Б горизонтальной проекцией фронтального следа прямой АВ В фронтальной проекцией фронтального следа прямой АВ Г фронтальной проекцией профильного следа прямой АВ
49.	Точка М' является …	А горизонтальной проекцией горизонтального следа прямой АВ Б горизонтальной проекцией фронтального следа прямой АВ В горизонтальной проекцией профильного следа прямой АВ Г фронтальной проекцией горизонтального следа прямой АВ
50.	Точка N' является …	А горизонтальной проекцией фронтального следа прямой АВ Б точкой пересечения прямой АВ с осью Х В горизонтальной проекцией горизонтального следа прямой АВ Г горизонтальной проекцией профильного следа прямой АВ
51.	Точка N'' является …	А фронтальной проекцией фронтального следа прямой АВ Б фронтальной проекцией горизонтального следа прямой АВ В фронтальной проекцией профильного следа прямой АВ Г горизонтальной проекцией фронтального следа прямой АВ
52.	Точка P'' является …	А фронтальной проекцией профильного следа прямой АВ Б точкой пересечения прямой АВ с осью Z В фронтальной проекцией фронтального следа прямой АВ Г фронтальной проекцией горизонтального следа прямой АВ
53.	Точка P''' является …	А профильной проекцией профильного следа прямой АВ Б профильной проекцией фронтального следа прямой АВ В горизонтальным следом прямой АВ Г профильной проекцией горизонтального следа прямой АВ
54.	Прямые ℓ и m …	А параллельны между собой Б пересекающиеся прямые В скрещивающиеся прямые Г перпендикулярны между собой
55.	Прямые АВ и CD …	А скрещивающиеся прямые Б параллельные прямые В пересекающиеся прямые Г перпендикулярны между собой
56	Прямые АВ и CD …	А перпендикулярны между собой, являются пересекающимися прямыми Б скрещивающиеся прямые В параллельные прямые Г перпендикулярны между собой, являются скрещивающимися прямыми
57.	Прямые АВ и CD …	А скрещивающиеся прямые Б параллельные прямые В перпендикулярные прямые Г пересекающиеся прямые
58.	Прямые АВ и CD …	А пересекающиеся прямые Б перпендикулярные прямые В скрещивающиеся прямые Г параллельные прямые
59.	Прямые АВ и CD …	А скрещивающиеся прямые Б параллельные прямые В пересекающиеся прямые Г перпендикулярные прямые
60.	Прямые АВ и CD …	А параллельные прямые Б пересекающиеся прямые В скрещивающиеся прямые Г перпендикулярные прямые
61.	Прямые АВ и CD …	А скрещивающиеся прямые Б параллельные прямые В перпендикулярные прямые Г пересекающиеся прямые
62.	Прямые АВ и CD …	А скрещивающиеся прямые Б пересекающиеся прямые В параллельные прямые Г перпендикулярные прямые
63.	Прямые ℓ и m…	А пересекающиеся прямые Б параллельные прямые В скрещивающиеся прямые Г перпендикулярные прямые
64.	Прямые ℓ и m…	А параллельные прямые Б скрещивающиеся прямые В пересекающиеся прямые Г перпендикулярные прямые
65.	Плоскость α является…	А профильно-проецирующей плоскостью Б фронтальной плоскостью В плоскостью общего положения Г горизонтально- проецирующей плоскостью
66.	Плоскость α является …	А фронтально- проецирующей плоскостью Б горизонтально- проецирующей плоскостью В плоскостью общего положения Г профильной плоскостью
67.	Плоскость α является …	А плоскостью общего положения Б фронтальной плоскостью В горизонтальной плоскостью Г профильно-проецирующей плоскостью
68.	Плоскость α является …	А горизонтально- проецирующей плоскостью Б фронтально-проецирующей плоскостью В плоскостью общего положения Г горизонтальной плоскостью
69.	Плоскость α является …	А профильной плоскостью Б профильно-проецирующей плоскостью В плоскостью общего положения Г фронтальной плоскостью
70.	Плоскость α является …	А фронтальной плоскостью Б фронтально-проецирующей плоскостью В горизонтальной плоскостью Г профильной плоскостью
71.	Плоскость α является…	А горизонтальной плоскостью Б фронтальной плоскостью В профильной плоскостью Г горизонтально- проецирующей плоскостью
72.	Плоскость α является …	А плоскостью общего положения Б горизонтальной плоскостью В фронтально-проецирующей плоскостью Г профильной плоскостью
73.	Плоскость α является …	А плоскостью общего положения Б фронтально-проецирующей плоскостью В профильной плоскостью Г горизонтально- проецирующей плоскостью
74.	Плоскость АВС является…	А плоскостью общего положения Б горизонтальной плоскостью В фронтально – проецирующей плоскостью Г профильной плоскостью
75.	Плоскость АВС является…	А горизонтальной плоскостью Б плоскостью общего положения В фронтальной плоскостью Г профильной плоскостью
76.	Плоскость АВС является…	А фронтально – проецирующей плоскостью Б горизонтальной плоскостью В плоскостью общего положения Г профильной плоскостью
77.	Плоскость АВС является…	А фронтальной плоскостью Б профильной плоскостью В горизонтальной плоскостью Г плоскостью общего положения
78.	Плоскость АВС является…	А горизонтально – проецирующей плоскостью Б горизонтальной плоскостью В фронтальной плоскостью Г профильной плоскостью
79.	Плоскость АВС является…	А профильно – проецирующей плоскостью Б профильной плоскостью В плоскостью общего положения Г фронтальной плоскостью
80.	Плоскость АВС является…	А профильной плоскостью Б фронтальной плоскостью В горизонтальной плоскостью Г профильно – проецирующей плоскостью

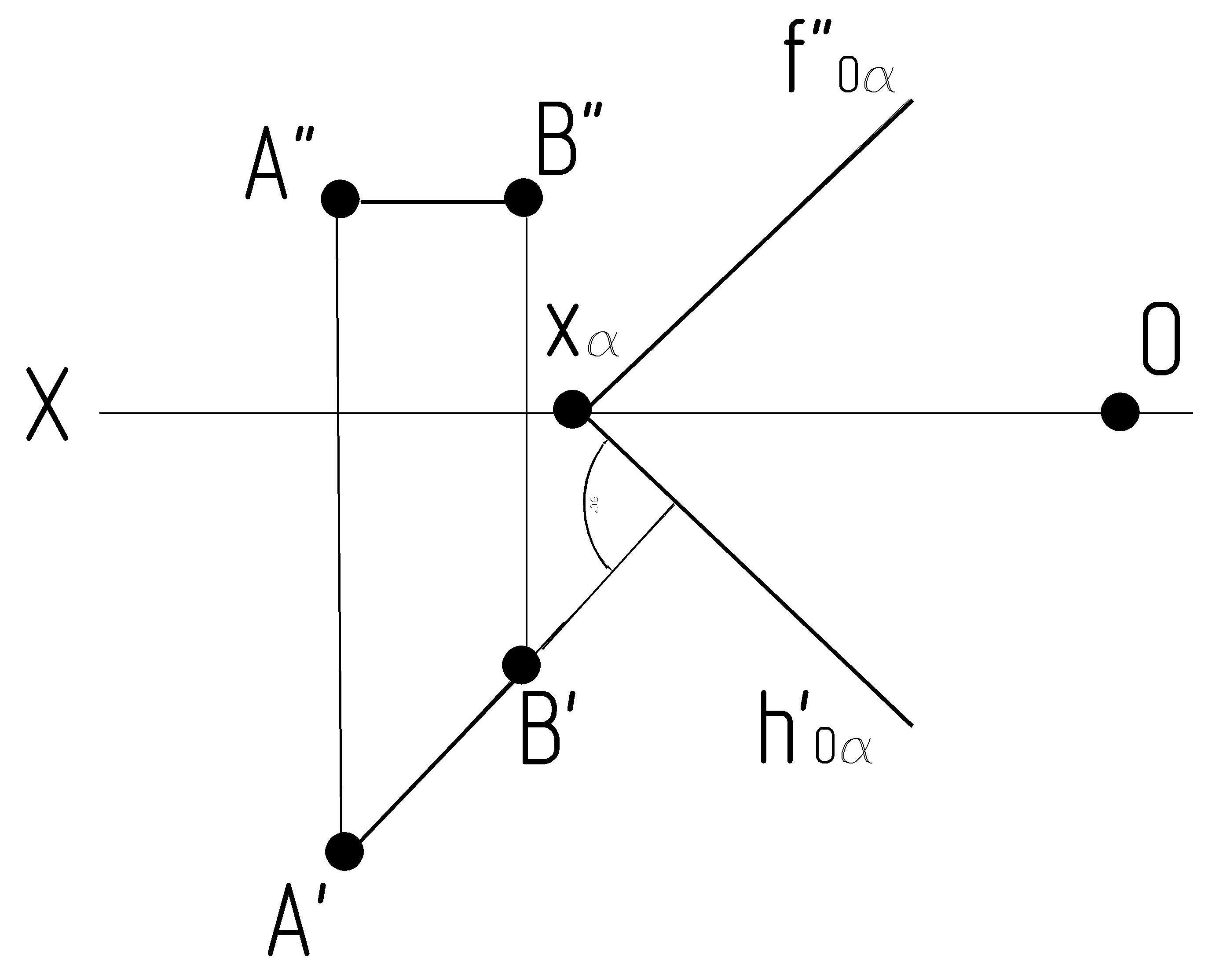

81.	Прямая АВ является…	А горизонталью плоскости α Б фронталью плоскости α В линией наибольшего ската плоскости α Г профильной прямой плоскости α
82.	Прямая 12 является…	А горизонталью плоскости АВС Б фронталью плоскости АВС В прямой общего положения плоскости АВС Г профильной прямой плоскости АВС
83.	Прямая 12 является…	А параллельно- проецирующей прямой плоскости ℓm Б профильной прямой плоскости ℓm В прямой общего положения плоскости ℓm Г линией набольшего ската плоскости ℓm
84.	Прямая В1 является…	А линией набольшего ската плоскости АВС Б горизонталью плоскости АВС В фронталью плоскости АВС Г профильной прямой плоскости АВС
85.	Прямая АВ является…	А фронталью плоскости α Б горизонталью плоскости α В профильной прямой плоскости α Г линией наибольшего ската плоскости α
86.	Прямая АВ является…	А линией наибольшего ската плоскости α Б фронталью плоскости α В горизонталью плоскости α Г профильной прямой плоскости α
87.	Прямая АВ является…	А профильной прямой плоскости α Б линией наибольшего ската плоскости α В горизонталью плоскости α Г фронталью плоскости α
88.	Точка…при-надлежит плоскости АВС	А 2 Б 1 В 3 Г 4
89.	Точка…принад-лежит плоскости АВС	А 3 Б 1 В 4 Г 2
90.	Точка…принад-лежит плоскости α	А 4 Б 2 В 1 Г 3
91.	Точка…принадлежит плоскости α	А 2 Б 1 В 4 Г 3
92.	Точка…при-надлежит плоскости α	А 1 Б 3 В 2 Г 4
93.	Точка…принадлежит плоскости α	А 4 Б 2 В 3 Г 1
94.	Прямая АВ… плоскости α	А параллельна Б перпендикулярна к В лежит в Г параллельна горизонтальному следу
95.	Прямая АВ…	А параллельна плоскости α Б пересекает плоскость α В перпендикулярна к плоскости α Г лежит в плоскости α
96	Прямая АВ…	А параллельна плоскости α Б лежит в плоскости α В пересекает плоскость α Г перпендикулярна к плоскости α
97.	Прямая DE…	А параллельна плоскости ABC Б лежит в плоскости ABC В перпендикулярна к плоскости ABC Г пересекает плоскость ABC
98.	Прямая DE…	А пересекает плоскость ABC Б параллельна плоскости ABC В лежит в плоскости ABC Г перпендикулярна к плоскости ABC
99.	Прямая АВ…	А перпендикулярна к плоскости α Б параллельна плоскости α В лежит в плоскости α Г параллельна горизонтальному следу плоскости α.
100.	Прямая АВ…	А пересекает плоскость α Б перпендикулярна к плоскости α В лежит в плоскости α Г параллельна плоскости α
101.	Прямая параллельна плоскости общего положения, если…	А она параллельна прямой, принадлежащей данной плоскости Б ее проекции параллельны соответствующим следам плоскости В ее проекции перпендикулярны следам плоскости Г она параллельна оси Х
102.	Прямая перпендикулярна к плоскости общего положения, если…	А она перпендикулярна к двум пересекающимся прямым, принадлежащим данной плоскости. Б она перпендикулярна к оси Х В она является горизонтальной прямой Г параллельна оси Z
103.	Две плоскости параллельны между собой, если…	А две пересекающиеся прямые одной плоскости параллельны двум пересекающимся прямым другой плоскости. Б в одной из плоскостей имеется прямая, параллельная второй плоскости. В их одноименные следы перпендикулярны между собой Г их одноименные следы пересекаются между собой
104.	Прямая DE…	А пересекает плоскость АВС под углом, отличным от прямого Б перпендикулярна к плоскости АВС В перпендикулярна к стороне АВ Г лежит в плоскости АВС
105.	Прямая АВ…	А пересекает плоскость α Б параллельна плоскости α В лежит в плоскости α Г параллельна следам плоскости α
106.	Плоскости α и β…	А пересекаются Б перпендикулярны между собой В сливаются Г параллельны между собой
107.	Плоскости α и β…	А перпендикулярны между собой Б пересекаются под углом, отличным от прямого В параллельны между собой Г сливаются
108.	Плоскости α и β…	А перпендикулярны между собой Б параллельны между собой В сливаются Г пересекаются под углом, отличным от прямого
109.	Способ перемены плоскостей проекции предусматривает…	А замену одной или последовательно нескольких плоскостей проекций Б перемещение объекта пространства В совмещение плоскости с одной из плоскостей проекций Г плоско – параллельное перемещение объекта

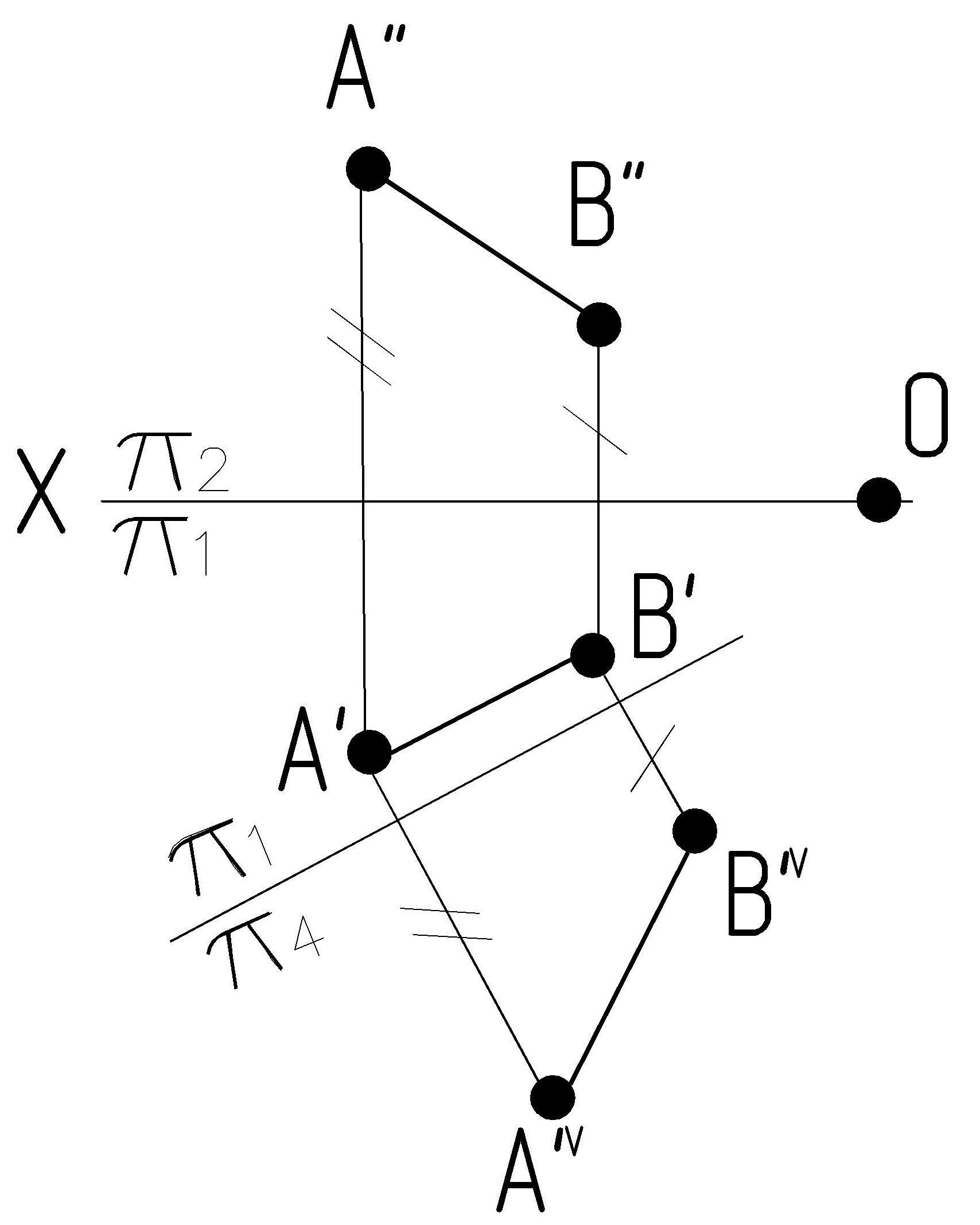

110.	Натуральная величина отрезка АВ определена способом…	А перемены плоскостей проекций Б прямоугольного треугольника В вращения вокруг оси, перпендикулярной к плоскости проекций Г совмещения
111.	Натуральная величина отрезка АВ определена способом…	А вращения вокруг оси, перпендикулярной к плоскости π₁ Б прямоугольного треугольника В перемены плоскостей проекций Г совмещения

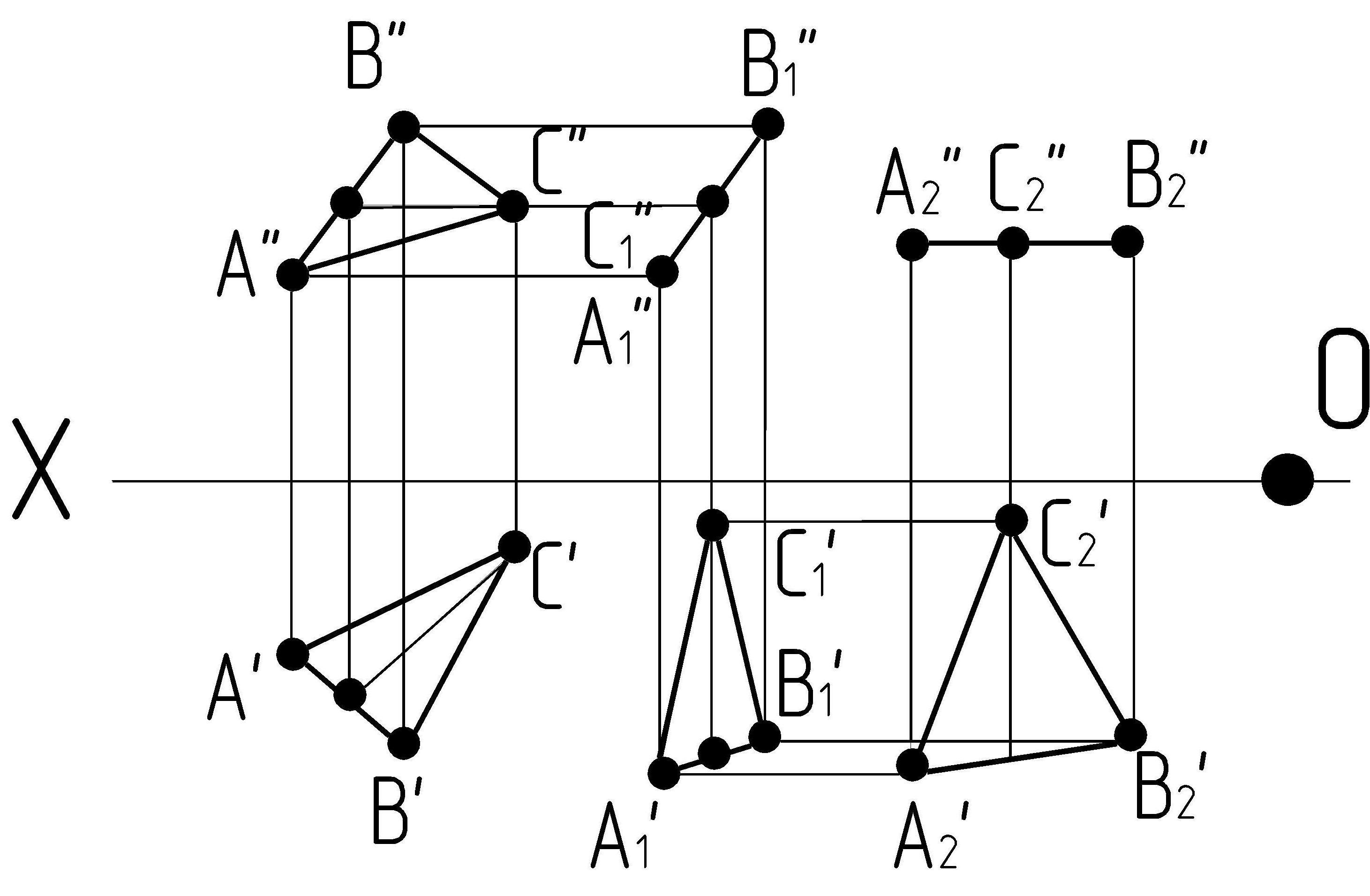

112.	Натуральная величина треугольника АВС определена способом…	А плоско-параллельного перемещения Б перемены плоскостей проекций В вращения вокруг оси, параллельной плоскости проекций Г совмещения
113.	На данном рисунке изображена…	А ломаная линия Б гранная поверхность В кривая линия Г прямая линия
114.	На данном рисунке изображена…	А кривая линия Б кривая поверхность В ломаная линия Г парабола
115.	На данном рисунке изображена…	А окружность, параллельная плоскости π₁ Б окружность, параллельная плоскости π₂ В окружность, параллельная плоскости π₃ Г парабола
116.	На данном рисунке изображена…	А плоская ломаная линия Б пространственная ломаная линия В плоская кривая Г пространственная кривая
117.	На данном рисунке изображена…	А плоская кривая линия Б пространственная кривая линия В ломаная линия Г прямая линия
118.	На данном рисунке представленна…	А гранная поверхность Б кривая поверхность В развертка боковой поверхности пирамиды Г нелинейчатая поверхность
119	На данном чертеже представлены две проекции…	А сферы Б конуса В цилиндра Г квадрата
120	На данном рисунке представлены две проекции…	А наклонного конуса Б прямого кругового конуса В наклонного цилиндра Г сферы
121	На рисунке представлены две проекции…	А наклонной призмы Б наклонной пирамиды В цилиндра Г конуса
122	На рисунке представлены две проекции…	А наклонного цилиндра Б наклонного конуса В призмы Г сферы
123	Точка… лежит на поверхности сферы	А 2 Б 1 В 4 Г 3
124	Сечение поверхности конуса плоскостью α представляет собой…	А треугольник Б параболу В эллипс Г гиперболу
125	Сечение поверхности конуса плоскостью α представляет собой…	А эллипс Б окружность В треугольник Г параболу
126	Сечение поверхности конуса плоскостью α представляет собой…	А гиперболу Б параболу В окружность Г треугольник
127	Сечение поверхности конуса плоскостью α представляет собой…	А параболу Б гиперболу В треугольник Г эллипс
128	Сечение поверхности конуса плоскостью α представляет собой…	А окружность Б эллипс В гиперболу Г параболу
129	Сечение поверхности цилиндра плоскостью α представляет собой…	А эллипс Б окружность В параболу Г прямоугольник
130	Сечение поверхности цилиндра плоскостью α представляет собой…	А прямоугольник Б эллипс В окружность Г параболу
131	Сечение поверхности цилиндра плоскостью α представляет собой…	А окружность Б прямоугольник В эллипс Г параболу
132	Сечение поверхности цилиндра плоскостью α представляет собой…	А прямоугольник Б окружность В эллипс Г параболу
133	Фронтальная проекция линии пересечения сферы плоскостью α представляет собой…	А окружность Б квадрат В эллипс Г параболу
134	Горизонтальная проекция линии пересечения сферы плоскостью α представляет собой…	А окружность Б эллипс В квадрат Г параболу
135	Фронтальная проекция линии пересечения сферы плоскостью α представляет собой…	А эллипс Б окружность В квадрат Г параболу
136	Горизонтальная проекция линии пересечения сферы плоскостью α представляет собой…	А эллипс Б окружность В параболу Г квадрат

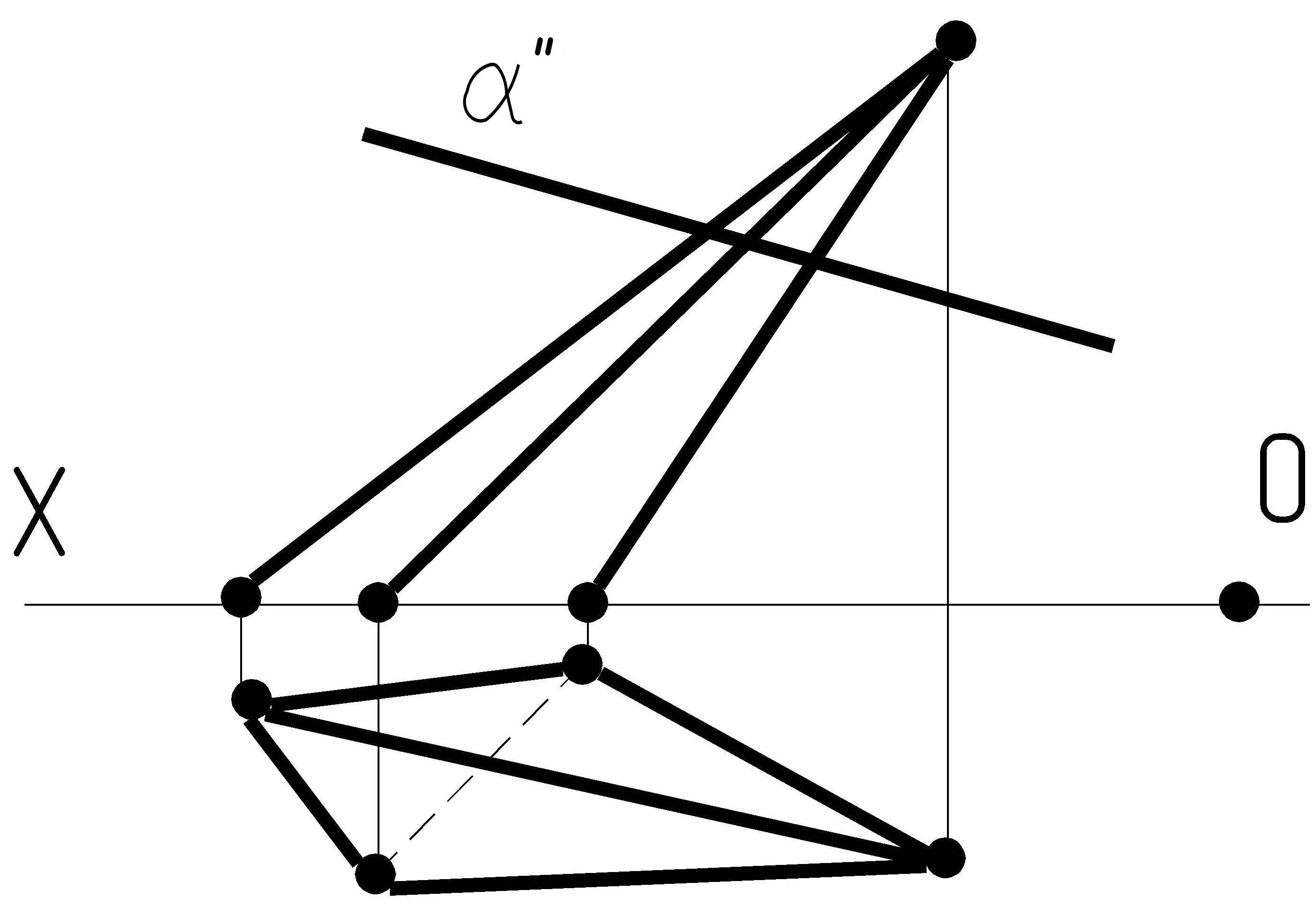

137	Результат пересечения пирамиды плоскостью α представляет собой…	А треугольник Б квадрат В четырехугольник Г плоскую кривую
138	Результат пересечения пирамиды плоскостью α представляет собой…	А четырехугольник Б треугольник В квадрат Г шестиугольник
139	Результат пересечения призмы плоскостью α представляет собой…	А четырехугольник Б треугольник В плоскую кривую Г шестиугольник
140	Результат пересечения призмы плоскостью α представляет собой…	А треугольник Б квадрат В параллелограмм Г шестиугольник

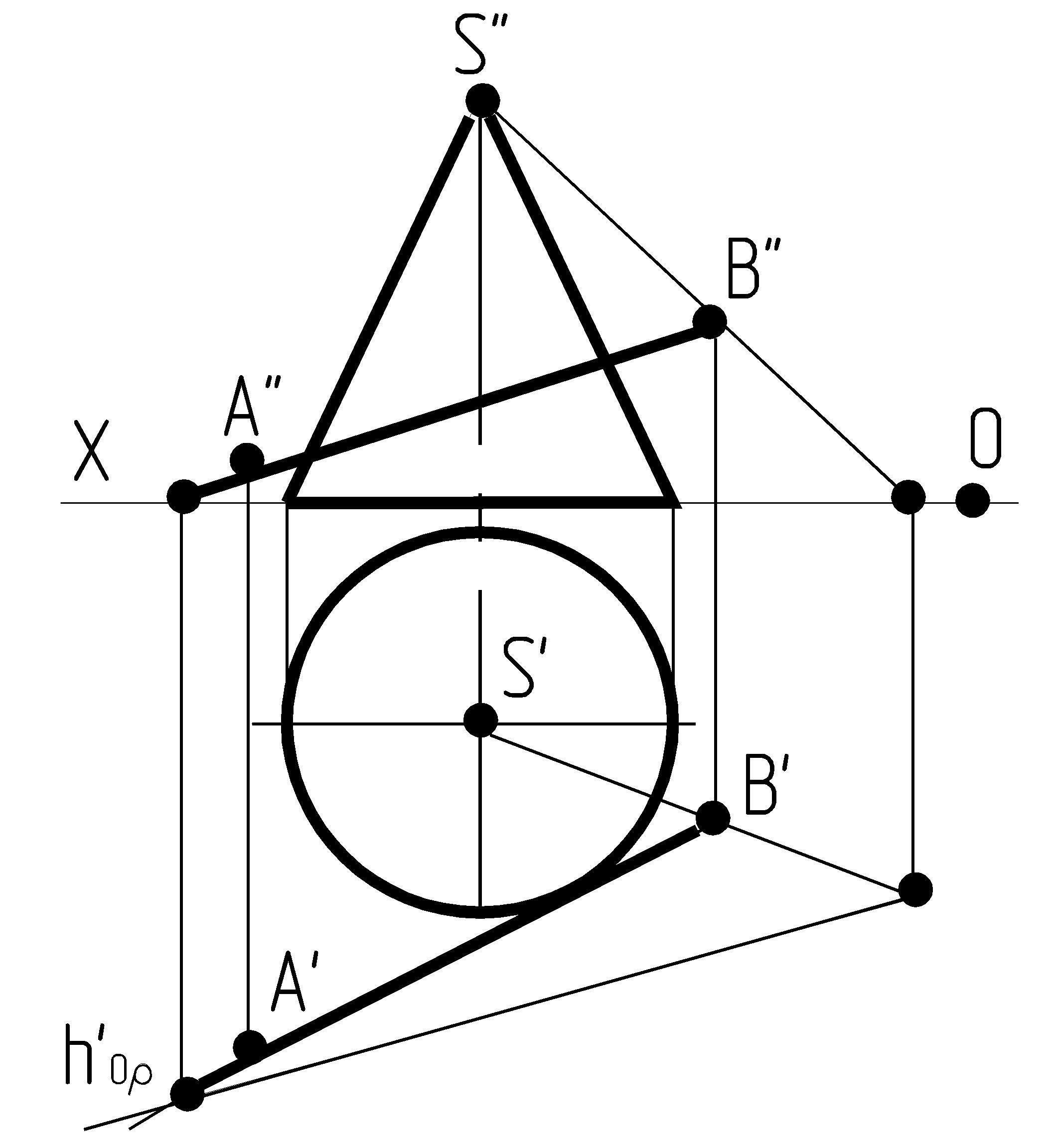

141	Точка касания прямой АВ поверхности конуса определена…	А с помощью вспомогательной секущей плоскости ρ₁ проведенной через прямую АВ и вершину конуса S Б с помощью фронтально- проецирующей плоскости ρ В с помощью горизонтально- проецирующей плоскости ρ₁ Г способом перемены плоскостей проекций
142	Вспомогательная секущая плоскость φ_,используемая для определения точек пересечения прямой АВ с поверхностью конуса…	А проведена через прямую АВ и вершину конуса S Б является фронтально- проецирующей плоскостью В является горизонтально- проецирующей плоскостью Г проходит через прямую АВ параллельно плоскости π₁
143	Прямая АВ…	А не пересекает поверхность конуса Б касается основания конуса В пересекает поверхность конуса Г проходит через вершину конуса
144	Прямая АВ…	А проходит через вершину конуса Б пересекает поверхность конуса в двух точках В касается основания конуса Г пересекает окружность основания конуса
145	Прямая АВ…	А касается боковой поверхности конуса Б касается основания конуса В пересекает поверхность конуса в двух точках Г лежит в основании конуса
146	Точка пересечения прямой АВ с поверхностью пирамиды определны с помощью… плоскости ρ	А фронтально-проецирующей Б горизонтально-проецирующей В горизонтальной Г профильно-проецирующей
147	Точки пересечения прямой АВ с поверхностью призмы нацдены…	А с помощью вспомогательной секущей фронтально- проецирующей плоскости ρ₁ Б с помощью плоскости общего положения ρ В с помощью горизонтальной плоскости ρ Г с помощью фронтальной плоскости ρ
148	Точки пересечения прямой АВ с поверхностью сферы найдены…	А методом вспомогательной секущей плоскости ρ с использованием способа перемены плоскостей проекций Б способом плоско- параллельного перемещения В способом совмещения Г способом вращения вокруг оси, перпендикулярной к π₁
149	Линия пересеяения цилиндра с полусферой представляет собой…	А окружность Б прямую линию В эллипс Г параболу
150	Линия пересеяения конуса с полусферой представляет собой…	А окружность Б прямую линию В эллипс Г квадрат
151	Проекции линии пересечения пирамиды и призмы определены…	А методом вспомогательных секущих плоскостей Б методом секущих сферических поверхностей В способом перемены плоскостей проекций Г способом совмещения
152	Линия пересечения двух полусфер представляет собой…	А дугу окружности Б прямую линию В эллипс Г параболу
153	Линия пересечения конических поверхностей определена…	А методом вспомогательных секущих плоскостей Б методом вспомогательных секущих сферических поверхностей В способом перемены плоскостей проекций Г способом вращения вокруг оси, перпендикулярной к плоскости π₁
154	Линия пересечения двух цилиндров опрелелена…	А методом вспомогательных секущих сферических поверхностей Б методом вспомогательных секущих плоскостей В способом вращений вокруг оси, перпендикулярной к плоскости π₁ Г способом перемены плоскостей проекций
155	На рисунке представлена развертка боковой поверхности…	А трехгранной пирамиды Б призмы В конуса Г параллелепипеда
156	На рисунке представлена развертка боковой поверхности…	А призмы Б пирамиды В цилиндра Г конуса
157	На рисунке представлена развертка поверхности…	А наклонной пирамиды Б наклонной призмы В параллелепипеда Г шестигранной пирамиды
158	На рисунке представлена развертка поверхности…	А цилиндра Б конуса В призмы Г пирамиды
159	На рисунке представлена развертка поверхности…	А конуса Б цилиндра В эллипсоида Г пирамиды
160	На рисунке представлено приближенное построение развертки поверхности…	А сферы Б цилиндра В конуса Г эллипсоида
161	На рисунке представлено направление осей координат в…	А прямоугольной изометрической проекции Б прямоугольной диметрической проекции В косоугольной фронтальной диметрической проекции Г косоугольной фронтальной изометрической проекции
162	На рисунке представлены проекции окружностей, плоскости которых параллельны плоскостям координат, в…	А прямоугольной изометрии Б прямоугольной диметрии В косоугольной фронтальной изометрии Г косоугольной фронтальной диметрии
163	Ни рисунке представлено направление осей координат в…	А прямоугольной диметрии Б прямоугольной изометрии В косоугольной фронтальной диметрии Г косоугольной фронтальной изометрии
164	На рисунке представлены проекции окружностей, плоскости которых параллельны плоскостям координат, в…	А прямоугольной диметрии Б прямоугольной изометрии В косоугольной фронтальной диметрии Г косоугольной фронтальной изометрии
165	На рисунке представлено направление осей координат в…	А косоугольной фронтальной изометрии Б прямоугольной диметрии В прямоугольной изометрии Г косоугольной горизонтальной изометрии
166	На рисунке представлены проекции окружностей, плоскости которых параллельны плоскостям координат, в…	А косоугольной фронтальной изометрии Б косоугольной фронтальной диметрии В прямоугольной изометрии Г прямоугольной диметрии
167	Ни рисунке представлено направление осей координат в…	А косоугольной горизонтальной изометрии Б прямоугольной изометрии В прямоугольной диметрии Г косоугольной фронтальной изометрии
168	На рисунке представлены проекции окружностей, плоскости которых параллельны плоскостям координат, в…	А косоугольной горизонтальной изометрии Б косоугольной фронтальной изометрии В прямоугольной изометрии Г прямоугольной диметрии
169	На рисунке представлено направление осей координат в…	А косоугольной фронтальной диметрии Б прямоугольной диметрии В прямоугольной изометрии Г косоугольной горизонтальной изометрии
170	На рисунке представлены проекции окружностей, плоскости которых параллельны плоскостям координат, в…	А косоугольной фронтальной диметрии Б косоугольной горизонтальной изометрии В прямоугольной диметрии Г прямоугольной изометрии





227	Согласно ГОСТ 2.102-68 к конструкторским документам относятся…	А) графические и текстовые документы, определяющие состав и устройство изделия Б) макет разрабатываемого изделия В) договор между заказчиком и изготовителем изделия Г) акт испытания и приемки готового изделия
228	Последовательность разработки конструкторской документации, согласно ГОСТ 2.102-68, должна соответствовать схеме…	А) чертеж общего вида, чертежи деталей, сборочный чертеж, спецификация Б) сборочный чертеж, чертежи деталей, спецификация, чертеж общего вида В) чертежи деталей, сборочный чертеж, спецификация, чертеж общего вида Г) спецификация, сборочный чертеж, чертежи деталей, чертеж общего вида
229	Согласно ГОСТ 2.305-68*, количество основных видов составляет…	А) 6 Б) 2 В) 3 Г) 1
230	Согласно ГОСТ 2.305-68*, главный вид соответствует…	А) виду спереди Б) виду сверху В) виду слева Г) виду справа
231	Согласно схеме расположения основных видов на чертеже, вид спереди соответствует позиции…	А) 1 Б) 3 В) 5 Г) 4
232	Согласно схеме расположения основных видов на чертеже, вид сверху соответствует позиции…	А) 2 Б) 4 В) 1 Г) 3
233	Согласно схеме расположения основных видов на чертеже, вид слева соответствует позиции…	А) 3 Б) 4 В) 1 Г) 2
234	Согласно схеме расположения основных видов на чертеже, вид справа соответствует позиции…	А) 4 Б) 3 В) 2 Г) 5
235	Согласно схеме расположения основных видов на чертеже, вид снизу соответствует позиции…	А) 5 Б) 2 В) 3 Г) 1
236	Согласно схеме расположения основных видов на чертеже, вид сзади соответствует позиции…	А) 6 Б) 4 В) 1 Г) 3
237	При совмещении ½ вида и разреза, последний должен выполняться…	А) справа и снизу от оси симметрии детали Б) слева и сверху от оси симметрии детали В) справа и сверху от оси симметрии детали Г) слева и снизу от оси симметрии детали
238	Рсположение основных и дополнительных видов, согласно ГОСТ 2.305-68, должно соответствовать схеме…	А) 2, 3, 1, 4, 5 Б) 2, 3, 4, 5, 1 В) 2, 3, 1, 5, 4 Г) 2, 1, 3, 4, 5
239	Рсположение основных видов, согласно ГОСТ 2.305-68*, должно соответствовать схеме…	А) 3, 4, 1, 2 Б) 3, 4, 2, 1 В) 2, 3, 4, 1 Г) 3, 1, 4, 2

241	Рсположение основных и дополнительных видов, согласно ГОСТ 2.305-68*, должно соответствовать схеме…	А) 2, 3, 4,1 Б) 2, 4, 3, 1 В) 4, 2,3, 1 Г) 3, 2, 4, 1
242	Рсположение основных и дополнительных видов, согласно ГОСТ 2.305-68*, должно соответствовать схеме…	А) 3, 2, 1, 4 Б) 1, 3, 2, 4 В) 3, 2, 4, 1 Г) 2, 4, 3, 1
243	Рсположение основных и дополнительных видов, согласно ГОСТ 2.305-68*, должно соответствовать схеме…	А) 5, 4, 3, 2, 1 Б) 5, 4, 3, 1, 2 В) 3, 1, 2, 5, 4 Г) 3, 2, 1, 4, 5
244	Рсположение основных и дополнительных видов, согласно ГОСТ 2.305-68*, должно соответствовать схеме…	А) 2, 4, 3, 1, 5 Б) 2, 3, 4, 1, 5 В) 2, 4, 1, 3, 5 Г) 3, 2, 4, 1, 5
245	Рсположение основных и дополнительных видов, согласно ГОСТ 2.305-68*, должно соответствовать схеме…	А) 3, 4, 2, 1, 5 Б) 2, 5, 3, 4, 1 В) 3, 4, 5, 2, 1 Г) 2, 1, 3, 4, 5
246	Рсположение основных и дополнительных видов, согласно ГОСТ 2.305-68*, должно соответствовать схеме…	А) 2, 3, 1, 4 Б) 1, 4, 2, 3 В) 2, 1, 3, 4 Г) 3, 2, 1, 4
247	Рсположение основных и дополнительных видов, согласно ГОСТ 2.305-68*, должно соответствовать схеме…	А) 3, 2, 1, 4 Б) 3, 1, 2, 4 В) 3, 2, 4, 1 Г) 2, 3, 1, 4
248	Рсположение основных и дополнительных видов, согласно ГОСТ 2.305-68*, должно соответствовать схеме…	А) 2, 3, 4, 1 Б) 2, 3, 1, 4 В) 4, 2, 3, 1 Г) 3, 2, 4, 1
249	Рсположение основных и дополнительных видов, согласно ГОСТ 2.305-68*, должно соответствовать схеме…	А) 2, 3, 4, 1, 5 Б) 2, 4, 3, 5, 1 В) 2, 1, 3, 4, 5 Г) 1, 2, 4, 5, 3
250	Рсположение основных и дополнительных видов, согласно ГОСТ 2.305-68*, должно соответствовать схеме…	А) 2, 3, 4, 1 Б) 4, 1, 2, 3 В) 2, 4, 3, 1 Г) 2, 4, 1, 3
251	Рсположение основных видов, согласно ГОСТ 2.305-68*, должно соответствовать схеме…	А) 1, 4, 2, 3 Б) 1, 2, 4, 3 В) 2, 1, 3, 4 Г) 1, 4, 3, 2
252	Рсположение основных и дополнительных видов, согласно ГОСТ 2.305-68*, должно соответствовать схеме…	А) 3, 1, 2, 4, 5 Б) 2, 5, 4, 3, 1 В) 3, 2, 1, 5, 4 Г) 3, 1, 2, 5, 4
253	Рсположение основных видов, согласно ГОСТ 2.305-68*, должно соответствовать схеме…	А) 2, 4, 3, 1 Б) 2, 3, 4, 1 В) 2, 4, 1, 3 Г) 2, 3, 1, 4
254	Разрезом называется изображение предмета, масленно рассеченного…	А) одной или несколькими секущими плоскостями Б) одной секущей плоскостью В) двумя секущими плоскостями Г) сферической поверхностью
255	В разрезе изображается…	А) то, что получается в секущей плоскости и что расположено за ней Б) только то, что получается в секущей плоскости В) то, что находится за секущей плоскостью Г) то, что находится перед секущей плоскостью
256	½ вида и разреза можно совмещать…	А) если, деталь симметрична относительно оси и на ось не накладывается линия видимого контура Б) во всех случаях В) только на основных видах Г) если на ось симметрии накладывается линия видимого контура
257	Границей вида и разреза может служить…	А) штрихпунктирная тонкая, сплошная волнистая тонкая линия Б) любая линия В) сплошная основная линия Г) штрихпунктирная утолщенная Линия
258	На рисунке под цифрой 1 представлен…	А) местный разрез Б) горизонтальный разрез В) сложный разрез Г) профильный разрез
259	На рисунке под цифрой 2 представлен…	А) профильный разрез Б) сложный разрез В) фронтальный разрез Г) профильное сечение детали
260	На рисунке под цифрой 1…	А) представлена ½ вида и фронтального разреза детали Б) представлен сложный разрез детали В) представлен горизонтальный разрез детали Г) представлено фронтальное сечение детали
261	На рисунке под цифрой 2…	А) представлена ½ вида и горизонтального разреза детали Б) представлена ½ вида и горизонтального сечения детали В) представлено горизонтальное сечение детали Г) представлен сложный разрез детали
262	На рисунке под цифрой 3…	А) представлена ½ вида и профильного разреза детали Б) представлена ½ вида и профильного сечения детали В) представлен сложный разрез детали Г) представлен ступенчатый разрез детали
263	На рисунке под цифрой 1…	А) представлена ½ вида и фронтального разреза детали Б) представлен ступенчатый разрез детали В) представлена ½ вида и фронтального сечения детали Г) представлен сложный разрез детали
264	На рисунке по цифрой 2…	А) представлен вид сверху детали Б) представлен горизонтальный разрез детали В) представлен сложный разрез детали Г) представлен вид снизу детали
265	На рисунке под цифрой 3…	А) представлена ½ вида и профильного разреза детали Б) представлен вид справа детали В) наложенное сечение Г) вынесенное сечение
266	На рисунке под цифрой 1…	А) представлен ступенчатый разрез детали Б) представлен простой фронтальный разрез детали В) представлено фронтальное сечение детали Г) представлено сложное сечение детали
267	На рисунке под цифрой 2…	А) представлен вид сверху детали Б) представлен вид снизу детали В) представлен горизонтальный разрез детали Г) представлен сложный разрез детали
268	На рисунке под цифрой 3…	А) местный профильный разрез детали Б) представлена ½ вида и профильного разреза детали В) профильное сечение детали Г) ступенчатый разрез детали
269	На рисунке под цифрой 1…	А) представлен местный разрез, совмещенный с видом спереди Б) представлен горизонтальный разрез детали В) представлено наклонное сечение детали Г) представлен ступенчатый разрез детали
270	На рисунке под цифрой 2…	А) представлен ломаный разрез детали Б) представлен простой профильный разрез детали В) представлено сечение детали Г) представлен фронтальный разрез детали
271	На рисунке под цифрой 1…	А) представлена ½ вида и фронтального разреза детали Б) представлен ступенчатый разрез детали В) представлено фронтальное сечение детали Г) представлен ломаный разрез детали
272	На рисунке под цифрой 2…	А) представлен вид сверху детали Б) представлен вид снизу детали В) представлен горизонтальный разрез детали Г) представлено горизонтальное сечение детали
273	На рисунке под цифрой 3…	А) представлена ½ вида и профильного разреза детали Б) представлено профильное сечение детали В) представлен ступенчатый разрез детали Г) представлен ломаный разрез детали
274	На рисунке под цифрой 1…	А) представлена ½ вида и разреза детали Б) представлено простое сечение детали В) представлен ступенчатый разрез детали Г) представлен ломаный разрез детали
275	На рисунке под цифрой 2…	А) представлен местный разрез детали Б) представлен сложный разрез детали В) представлен фронтальный разрез детали Г)представлен выносной элемент детали
276	На рисунке под цифрой 3…	А) представлен профильный разрез детали Б) представлено сечение детали В) представлен сложный разрез детали Г) представлено вынесенное сечение детали
277	На рисунке под цифрой 1…	А) представлена ½ вида и фронтального разреза детали Б) представлен ступенчатый разрез детали В) представлено сечение детали Г) представлен выносной элемент
278	На рисунке под цифрой 2…	А) представлен вид сверху детали Б) представлен вид снизу детали В) представлен горизонтальный разрез детали Г) представлен выносной элемент
279	На рисунке под цифрой 3…	А) представлен ступенчатый разрез детали Б) представлено сечение детали В) представлен ломаный разрез детали Г) простой разрез детали
280	Сечением называют изображение, получающееся при мысленном рассечении предмета…	А) одной или несколькими секущими плоскостями Б) только одной секущей плоскостью В) цилиндрическими поверхностями Г) сферическими поверхностями
281	В сечении изображают…	А) только то, что попадает в секущую плоскость Б) то, что попадает в секущую плоскость и находится за ней В) то, что находится за секущей плоскостью Г) то, что находится перед секущей плоскостью
282	Направление секущей плоскости обозначают на чертеже…	А) разомкнутой линией Б) сплошной основной линией В) штриховой линией Г) штрихпунктирной линией
283	Изображение 1 на данном рисунке представляет собой…	А) наложенное сечение Б) вынесенное сечение В) фронтальный разрез Г) фронтальное сечение
284	Изображение 1 на данном рисунке представляет собой…	А) наложенное сечение детали Б) вынесенное сечение детали В) простой разрез детали Г) профильное сечение детали
285	Изображение 2 на данном рисунке представляет собой…	А) фронтальное сечение детали Б) наложенное сечение детали В) горизонтальное сечение детали Г) горизонтальный разрез детали
286	Изображение 3 на данном рисунке представляет собой…	А) повернутое вынесенное сечение детали Б) наложенное сечение детали В) простой разрез детали Г) фронтальное сечение детали
287	Изображение 1 на данном рисунке представляет собой…	А) вынесенное сечение детали Б) наложенное сечение детали В) простой разрез детали Г) фронтальное сечение детали
288	Изображение 2 на данном рисунке представляет собой…	А) выносной элемент детали Б) вынесенное сечение детали В) фронтальный разрез детали Г) фронтальное сечение детали
289	Изображение 3 на данном рисунке представляет собой…	А) вынесенное сечение детали Б) наложенное сечение детали В) выносной элемент детали Г) фронтальный разрез детали
290	Изображение 1 на данном рисунке представляет собой…	А) наложенное сечение детали Б) вынесенное сечение детали В) фронтальный разрез детали Г) выносной элемент детали
291	Изображение 2 на данном рисунке представляет собой…	А) повернутое вынесенное сечение детали Б) наложенное сечение детали В) фронтальное сечение детали Г) горизонтальное сечение детали
292	Изображение 3 на данном рисунке представляет собой…	А) вынесенное сечение детали Б) наложенное сечение детали В) горизонтальное сечение детали Г) фронтальное сечение детали
293	Изображение 1 на данном рисунке представляет собой…	А) наложенное сечение детали Б) вынесенное сечение детали В) фронтальный разрез детали Г) горизонтальное сечение детали
294	Изображение 2 на данном рисунке представляет собой…	А) выносной элемент детали Б) вынесенное сечение детали В) наложенное сечение детали Г) вид слева детали
295	Изображение 3 на данном рисунке представляет собой…	А) вынесенное сечение детали Б) наложенное сечение детали В) выносной элемент детали Г) фронтальный разрез детали
	К разъемным соединениям относятся…	А) резьбовые соединения Б) сварные соединения В) паяные соединения Г) клеевые соединения
	К разъемным соединениям относятся…	А) шпоночные соединения Б) паяные соединения В) сварные соединения Г) клеевые соединения
	К разъемным соединениям относятся…	А) штифтовые соединения Б) клеевые соединения В) паяные соединения Г) сварные соединения
	К разъемным соединениям относятся…	А) шлицевые соединения Б) заклепочные соединения В) клеевые соединения Г) паяные соединения
	К разъемным соединениям относятся…	А) шплинтовые соединения Б) паяные соединения В) заклепочные соединения Г) клееные соединения
	К неразъемным соединениям относятся…	А) сварные соединения Б) резьбовые соединения В) шпоночные соединения Г) шлицевые соединения
	К неразъемным соединениям относятся…	А) паяные соединения Б) штифтовые соединения В) шпоночные соединения Г) шлицевые соединения
	К неразъемным соединениям относятся…	А) клееные соединения Б) шпоночные соединения В) резьбовые соединения Г) шплинтовые соединения
	К неразъемным соединениям относятся…	А) заклепочные соединения Б) шпоночные соединения В) шлицевые соединения Г) штифтовые соединения
	К неразъемным соединениям относятся…	А) шитые соединения Б) шлицевые соединения В) резьбовые соединения Г) шплинтовые соединения
