7. Методика расчета

- рассчитать частоту вращения червяка

; (7.1)

- определить экспериментальную производительность машины ;

- по выражениям 3.5 – 3.7. вычислить ;

- по выражениям в табл. 4.1 определить коэффициенты головки;

- по формулам 4.1. и 4.2. рассчитать сопротивление головки ;

- построить зависимости теоретического и экспериментально расходов от числа оборотов червяка;

- построить рабочую характеристику при различных;

- проанализировать и сделать выводы.

8. Работа с частотным приводом

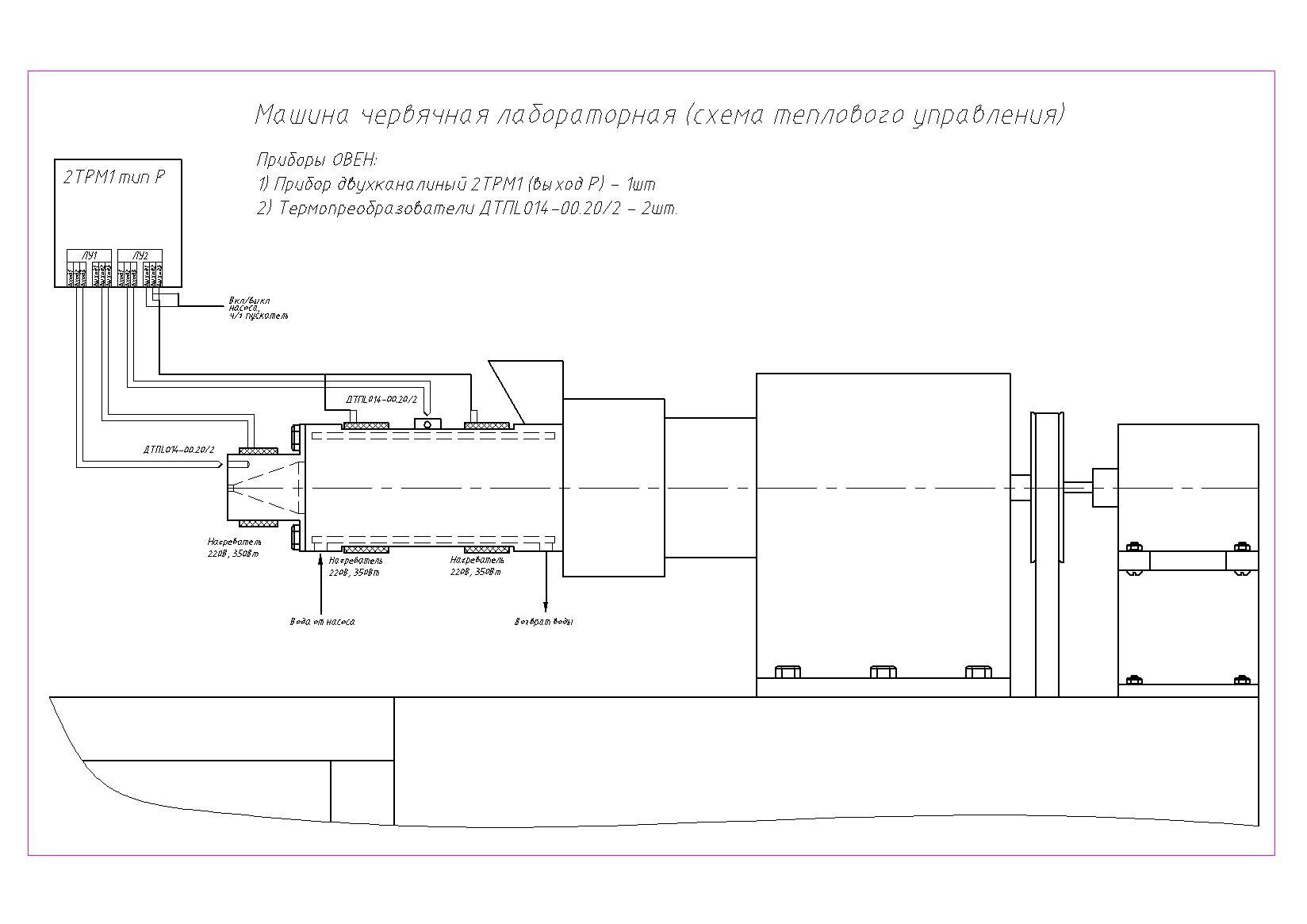

Для поддержания теплового режима машина оборудована многоканальным прибором ТРМ-38 «ОВЕН». Описание прибора содержится в руководстве к нему. Схема тепловой автоматики лабораторной установки, рисю8.1.:

Рис.8.1. Схема тепловой автоматики

Для регулирования оборотов и замеров параметров экструдер оборудован частотным приводом Micromaster440. Перед работой с экструдером необходимо произвести его для двигателя машины. Настройка осуществляется в соответствии с табл.1.

Табл.1. Параметры асинхронных двигателей червячной машины и вискозиметра.

Наименование характеристики	Двигатель червячной машины	Команда Micromaster440
Номинальное напряжение, В	380	P0304
Номинальная ток, А	3,8	P0305
Номинальная мощность, КВт	1,5	P0307
Cos φ	0,78	P0308
Номинальная частота, Гц	50	P0310
Ном. число оборотов, об/мин	1500	P0311

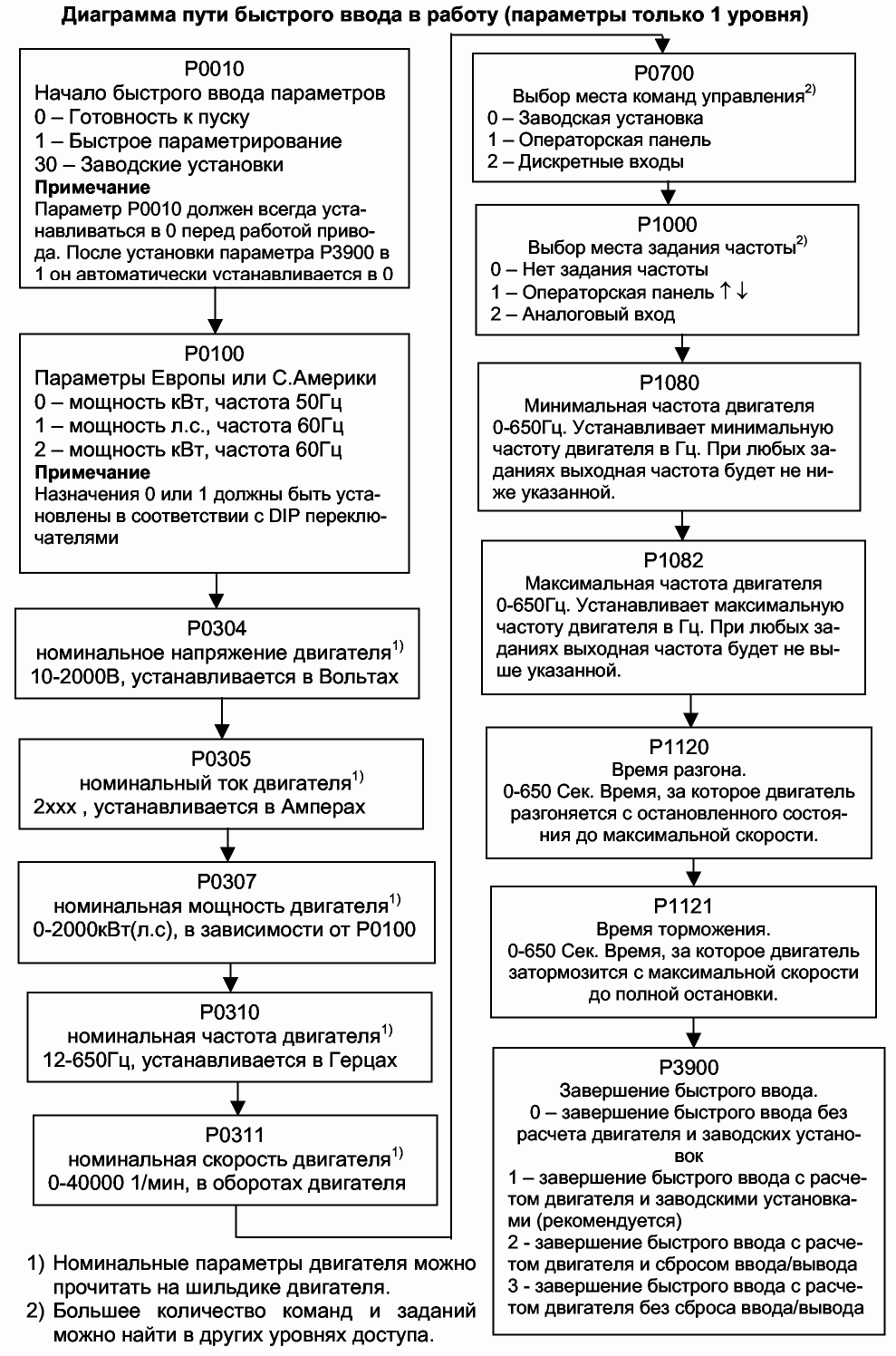

Для быстрого параметрирования привода необходимо пользоваться командами диаграммы (Руководство Micromaster440, стр. 32.):

Правила работы с приводом Siemens Micromaster 440

Перед началом работы с приводом Micromaster440 необходимо внимательно ознакомится с руководством пользователя и техникой безопасности по работе с ним.

Запрещается прикасаться к контактам и проводам привода и подключенных к нему устройств.

Запрещается работа с приводом без ознакомления с документацией – «Руководство пользователя преобразователей MICROMASTER 440» и прохождения инструктажа.

Предупреждение

• Данное устройство находится под опасным напряжением и управляет механизмами с вращающимися механическими частями, которые являются источниками опасности. Пренебрежение к предупреждениям или неподчинение указанным в руководстве предписаниям может вызвать опасность для жизни, тяжелое телесное повреждение или принести серьезный материальный ущерб.

• Только соответствующий квалифицированный персонал может работать с этими устройствами и только после того, как ознакомится со всеми указаниями по безопасности, подключению, эксплуатации и указаниями по обслуживанию, которые изложены в этом руководстве. Успешная и безопасная эксплуатация устройства зависит от его правильного использования, подключения, обслуживания и ухода.

• Электрическое напряжение в преобразователе опасно. Конденсаторы в звене постоянного тока остаются еще заряженными в течение 5 минут после выключения напряжения питания. Открытие устройства до истечения 5 минут после выключения напряжения питания недопустимо.

Перед пуском необходимо проверить, при необходимости, установить необходимые параметры подключенного двигателя. Настройки вводятся с помощью базовой панели оператора (БОП) – рис. 1.

Последовательность нажатия клавиш при установке параметров:

Выбор номера параметра – P, осуществляется последовательным нажатием клавиш –и

Рис.1. Базовая панель

оператора

Вход в установку параметра –

Установка параметра – и

Ввод параметра с последующим выходом из его настройки –

В зависимости от установок, управление двигателем может осуществляться с панели БОП, через аналоговые входы (рис.2.) или ПК.

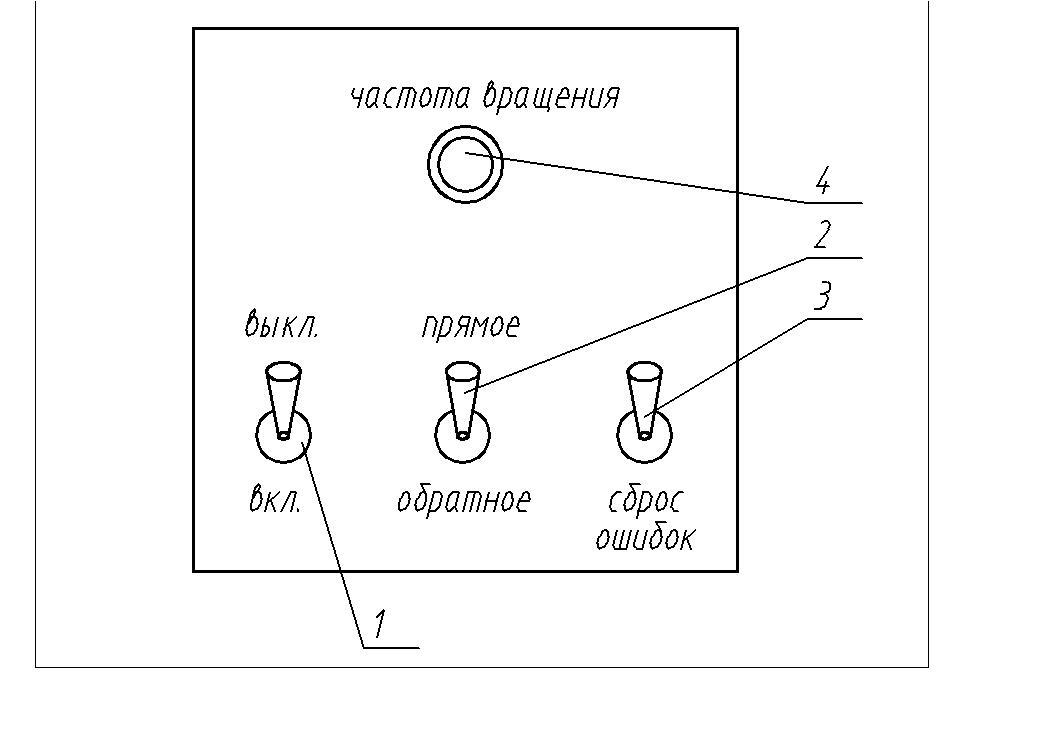

Управление через аналоговые входыосуществляется посредством вынесенных переключателей 1-3 и переменного резистора 4 (рис.2.), где:

Переключатель 1 – включение / выключение двигателя;

Переключатель 2 – реверсирование направления вращения двигателя;

П

Рис. 2. Управление через

аналоговые входы

ереключатель 3 – сброс ошибок. После сброса необходимо вернуть в исходное положение;

Переменный резистор 4 – управление частотой вращения.

Управление посредством панели БОП и ПКпроизводится в соответствии с руководством пользователя и описанием программы ПК.

Подключение двигателя осуществляется в розетку на щите привода. Во время переподключения двигателя привод должен быть отключен от питания. После переподключения двигателя необходимо установить его настройки.
