РЕЗЬБОВЫЕ СОЕДИНЕНИЯ

ЛЕКЦИЯ 3

РЕЗЬБОВЫЕ СОЕДИНЕНИЯ

Резьбовые соединения — это самый распространенный вид разъемных со­единений. Они осуществляются болтами, винтами, шпильками, гайками и т. п.

Основным элементом соединения является резьба, образуемая нареза­нием или накаткой на детали по винтовой линии (рис. 5.1.1, 5.1.2).

Рисунок. 5.1.1 - Винтовая линия резьбы

— угол подъема резьбы

Резьбы классифицируются по форме поверхности, на которой образуется резьба: цилиндрические и конические.

По форме профиля различают типы:

треугольные (рис. 5.1.3, а);

упорные (рис. 5.1.3, б);

трапецеидальные (рис. 5.1.3, в);

прямоугольные (рис5.1.3, г);

круглые (рис. 5.1.3, д).

При подъеме винтовой линии слева на право — резьба правая, у левой — справа налево.

Резьбы делятся на многозаходные и однозаходные (рис. 5.1.4).

По назначению различают:

крепежные:

крепежно-уплотняющие;

ходовые (для преобразования движения).

Рисунок 5.1.2– Образование резьбы

Крепежно-уплотняющие резьбы применя­ют для соединения деталей, требующих герме­тичности (рис. 5.1.6).

Крепежные резьбы чаще однозаходные. Резь­бы для преобразования движения (вращательное в поступательное и наоборот) применяют в вин­товых механизмах (в ходовых и грузовых винтах). Они имеют трапецеидальный профиль, реже — прямоугольный.

Рисунок 5.1.3- Формы профиля резьбы:

а — треугольная; б — упорная; в — трапецеидальная; г — прямоугольная; д — круглая

Достоинства резьбовых соединений:

простота конструкции, технологичность;

удобство сборки, разборки;

высокая нагрузочная способность;

малые габариты соединений;

стандартизация изделий.

Рисунок 5.1.4- Виды резьб

а — трехзаходная; б — однозаходная

Недостаток: наличие резьбы создает концентрацию напряжений на по­верхности деталей, что снижает их прочность при переменных напряжениях.

Геометрические параметры резьбы

Основными параметрами цилиндрической резьбы являются:

d — номинальный диаметр (нагруженный диаметр резьбы винта);

d_l — внутренний диаметр резьбы гайки;

d₃ — внутренний диаметр резьбы винта;

d₂ — средний диаметр резьбы, на котором ширины профилей винта и гайки совпадают;

р — шаг резьбы, т. е. расстояние между одноименными сторонами со­седних профилей;

р_h — ход резьбы, т. е. расстояние между одноименными сторонами од­ного и того же витка в осевом направлении (рис. 5.1.4, а, б).

Для однозаходной резьбы p_h = р.

Для многозаходной резьбы p_h = z∙р, где z — число заходов.

Ход равен пути перемещения винта вдоль своей оси при повороте на один оборот в неподвижной гайке;

α — угол профиля резьбы; наиболее распространенной является метри­ческая резьба, для которой α = 60°.

у — угол наклона боковой стороны профиля (рис. 5.1.5);

у — угол подъема резьбы (рис. 5.1.1);

Основные типы резьб. Метрическая резьба — изготовляется по стандарту с крупным и мелким шагом (табл. 1.12). Угол наклона у боковой стороны профиля дает возмож­ность самоторможения и обеспечивает восприятие больших осевых сил (рис. 5.1.5). Мелкие резьбы применяют в соединениях, работающих при пе­ременных нагрузках.

Рисунок 5.1.5– Метрическая резьба

Дюймовая резьба имеет профиль равно­бедренного треугольника с углом при вер­шине α = 55°. Число витков задают на дюйм (1 дюйм = 25,4 мм). В РФ используется при ремонта импортного оборудования.

Трубная резьба имеет профиль равнобед­ренного треугольника с закругленными вы­ступами и впадинами (рис. 5.1.6).

Рисунок 5.1.6– Трубная резьба

Трапецеидальная резьба — основная в передаче винт—гайка. Профиль — равнобочная трапеция, угол профиля α = 30°, угол наклона боковой стороны = 15° (рис. 5.1.7). Характеризуется технологичностью, малыми потерями на трение, КПД выше, чем у резьб треугольного профиля. Применяется для реверсивных передач под нагруз­кой (домкраты, прессы, ходовые винты станков).

Упорная резьба (рис. 5.1.8). Профиль — неравнобочная трапеция с = 3°. Применяют в передаче винт—гайка при больших односторонних нагрузках (винты домкратов, прессов).

Рисунок 5.1.7– Трапециедальняя резьба Рисунок 5.1.8– Упорная резьба

Прямоугольная резьба (рис. 5.1.9). Профиль резьбы — квадрат, = 0°. Имеет самый высо­кий среди резьб КПД, но затруднительна в изготовлении. Затруднение вызваны тем, что эту резьбу нельзя фрезеровать и шлифовать, т. к. угол профиля α = 0°. Не стандартизиро­вана. Применение ограниченно (малонагруженные передачи винт—гайка).

Рис. 5.1.9. Прямоугольная резьба

Таблица 1.12 - Основные размеры метрической резьбы, мм (по ГОСТ 9150-81. ГОСТ 8724-81

d, D — наружные диаметры соответственно наружной резьбы (болта) и внутренней резьбы (гайки);

d₂, D₂ — средние диаметры соответственно болта и гайки;

d₁, D₁ — внутренние диаметры соответствен­но болта и гайки;

d₃ — внутренний диаметр болта по дну впа­дины;

р — шаг резьбы;

Н — высота исходного треугольника.

Номинальные значения диаметров резьбы должны соответствовать указанным на чертеже и в таблице.

Шаг резьбы р	Диаметр резьбы
	наружный	средний	внутренний	внутренний по дну впадины
С крупным шагом
0,40	2,0	1,740	1,567	1,509
0,45	(2,2)	1,908	1,713	1,648
0,45	2,5	2,208	2,013	1,948
0,50	3,0	2,675	2,459	2,387
0,60	(3,5)	3,110	2,850	2,764
0,70	4	3,546	3,242	3,141
0,75	(4,5)	4,013	3,688	3,580
0,80	5	4,480	4,134	4,019
1	6	5,350	4,918	4,773
1,25	8	7,188	6,647	6,466
1,50	10	9,026	8,376	8,160
1,75	12	10,863	10,106	9,853

Продолжение табл. 1.12
	Диаметр резьбы
Шаг резьбы р	наружный	средний	внутренний	внутренний по дну впадины
2	(14)	12,701	11,835	11,546
2	16	14,701	13,835	13,546
2,5	(18)	16,376	15,294	14,933
2,5	20	18,376	17,294	16,933
2,5	(22)	20,376	19,294	18,933
3	24	22,051	20,752	20,319
3	(27)	25,051	23,752	23,319
3,5	30	27,727	26,211	25,706
3,5	(33)	30,727	29,211	28,706
4	36	33,402	31,670	31,093
4	(39)	36,402	34,670	34,093
4,5	42	39,077	37,129	36,479
4,5	(45)	42,077	40,129	39,479
5	48	44,752	42,587	41,866
5	(52)	48,752	46,587	45,866
5,5	56	52,428	50,046	49,252
5,5	(60)	56,428	54,046	53,252
6	64	60,103	57,505	56,639
6	(68)	64,103	61,505	60,639

Конструктивные формы резьбовых соединений. Наибольше распространение среди резьбовых деталей получили кре­пежные болты, шпильки, винты, гайки.

Соединение болтом (рис. 5.1.10, а) применяют для деталей сравнительно малой толщины, а также при многократной разработке и сборке соедине­ний. При большой толщине соединяемых деталей предпочтительны шпильки (рис. 5.1.10, в).

Рисунок 5.1.10. Виды резьбовых соединений: Рисунок 5.1.11. Формы головок болтов:

а — соединение болтом; б — соединение вин- а - шестигранные; б, е — полукруглые; том; в — соединение шпилькой е, ж — цилиндрические; г, д — по

тайные.

Болты и крепежные винты различают по форме головок, форме стержня, а также по степени точности изготовления (рис. 5.1.11).

Чаще применяют болты и винты с шестигранной головкой, так как они позволяют приложить больший момент завинчивания и получить большие силы затяжки деталей.

Гайки различают в зависимости от формы, высоты и точности изготовле­ния (рис. 1.46, 1.47).

Шайбы подкладывают под гайки увеличивая этим опорную поверх­ность и предохраняя детали от задиров. Существуют шайбы пружинные, стопорные и др. применяемые для предохранения резьбовых деталей от самоотвинчивания.

Рисунок. 5.1.12 - Виды гаек: Рисунок 5.1.13 - Гайки шестигранные:

а — гайка круглая, б — гайка-барашек а — нормальной высоты; б — высокая; в —

узкие; г — корончатые

КПД винтовой пары. При переменных нагрузках условие самоторможения не наблюдается, по­этому применяют различные способы стопорения.

КПД винтовой пары определяется как отношение полезной работы W_п на винте к затраченной W_З за один оборот винта или гайки.

где — угол подъема резьбы; — приведенный угол трения,

f ' — приведенный коэффициент трения (рис. 5.1.1).

Значение КПД имеет смысл для передачи винт—гайка. Для повышения КПД применяют многозаходную резьбу с углом подъема до 40°, а также антифрикционные материалы (бронзу и др.), вводят смазочные материалы.

Классы прочности и материалы резьбовых изделий. Стальные болты, шпильки и винты изготовляют 12 классов прочности, которые обозначают двумя числами, разделенными точкой: 3.6, 4.6, 4.8, 5.6, 5.8, 6.6, 6.8 и т. д. Первое число, умноженное на 100, указывает мини­мальное значение временного сопротивления в Н/мм² (МПа); произве­дение чисел, умноженное на 10, определяют предел текучести в Н/мм².

Класс прочности деталей выбирается в зависимости от степени нагружен­ности. При малой нагруженности принять 5.6; 6.6 — для средней нагруженности; 12.9 — для высокой нагруженности.

Таблица 1.13 - Классы прочности и механические характеристики болтов, гаек (выборка)
Класс прочности	Временное сопротивление ств, Н/мм2 (МПа)	Предел текучести от, Н/мм2 (МПа)	Марка стали
			болта	гайки
4.6	400	240	20	20, СтЗкпЗ
5.6	500	300	30, 35	10, 10кп
6.8	600	360	20, 20кп	15, 15кп

Для стандартных крепежных резьбовых деталей общего назначения применяют низко- и среднеуглеродистые стали по ГОСТ 1759.4—87.

Таблица 1.14 - Механические характеристики марок сталей
Марка стали	Предел прочности , МПа	Предел текучести , МПа	Предел выносли­вости МПа	Марка стали	Предел прочности , МПа	Предел текучести , МПа	Предел выносли­вости , МПа
СтЗ и 10	340	200	160	ЗОХ	800	640	280
20	400	240	170	30ХГСА	1000	900	300
35	500	300	180	ВТ16	1200	-	350
40	600	360	240

Углеродистые стали 10...35 являются дешевыми и позволяют изготов­лять болты, винты, гайки методом штамповки с последующей накаткой резьбы. Легированные стали ЗОХ, 30ХГСА применяют при высоких нагруз­ках на детали, испытывающих переменные и ударные нагрузки.

Значения допускаемых напряжений определяют в зависимости от предела текучести , так как в большинстве случаев резьбовые изделия изготовля­ют из пластичных материалов.

При расчете на растяжение: , ( — см. табл. 1.14).

При расчете на срез: []_ср = 0,4 .

При расчете на смятие: []_см = 0,8 .

Значения допускаемого коэффициента запаса прочности зависят от характера нагрузки, качества монтажа (контролируемая или неконтро­лируемая затяжка), материала крепежных деталей из углеродистых сталей:

для незатянутых соединений = 1,5...2 (в общем машинострое­нии);

для грузоподъемного оборудования = 3...4;

для затянутых соединений = 1,3...2, (при контролируемой затяж­ке) и — при неконтролируемой затяжке.

Таблица 1.15. Значение допускаемого коэффициента запаса [s]
Материал болта	[s]T при неконтролируемой затяжке и постоянной нагрузке при
	М6...М16	М16...М30	М30...М60
Углеродистая сталь	5...4	4...2,5	2,5...1,5
Легированная сталь	6,5...5	5...3.3	3,3

Типовые схемы расчета болтов

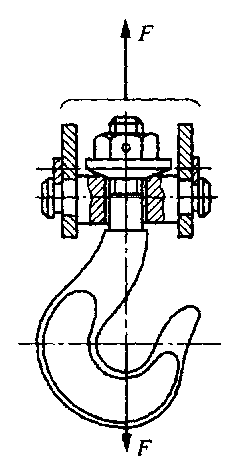

Рисунок 5.1.14 – Нагружение стержня винта растягивающей силой

Опыт эксплуатации машин, аппаратов показал, что отказы соединений обычно происходят из-за разруше­ния резьбовых изделий и разгерметизации стыков. Как правило происходит поломка болтов и шпилек по резь­бовой части. Реже встречаются поломки болтов под го­ловкой и срез резьбы в гайке. Рассмотрим некоторые случаи нагружения болтов (винтов).

1. Стержень винта нагружен только внешней растя­гивающей силой F (pиc. 5.1.14). Опасным является сечение резьбы по диаметру d₁ — внутренний диаметр резьбы.

Условие прочности при растяжении:

Расчетный диаметр d₁ — согласовать со стандартом и записать найденный номинальный диаметр резьбы.

Рисунок 5.1.15

2. Болт затянут, внешняя нагрузка отсутствует (кре­пление крышек корпусов редукторов, крепление герме­тичных крышек). Болт затягивается осевой силой F₀ и закручивается моментом сил трения в резьбе (рис. 5.1.15).

Напряжение растяжения от силы F_зат:

где d_paсч = d - 0,94p;

d и р — наружный диаметр резьбы и шаг резьбы;
