5.2. Составление компоновочной схемы задания

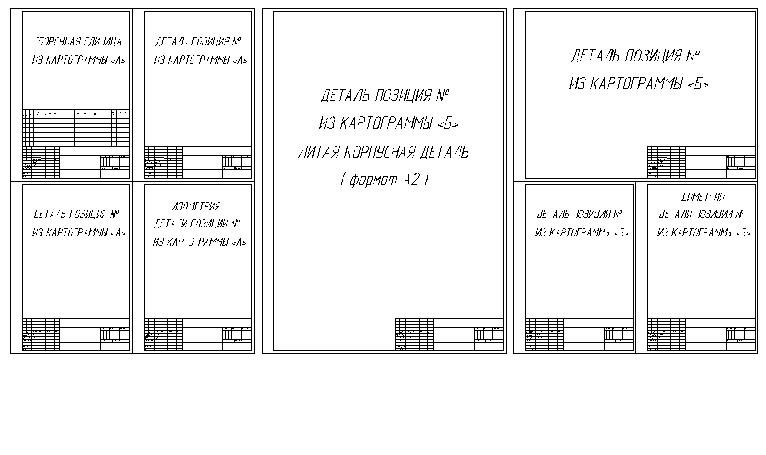

Выполнение задания начинают, исходя из трех форматов чертежей А2 Для того, чтобы ясно представить себе объем задания, нужно разделить каждый из листов, условно изображающих форматы А2, на форматы А4 или А3 указанных для деталей в ведомости задания №4 из картограмм «А» и «Б» (см. рис.5). Условно задание будет поделено на три дозы этапа выполнения рабочих чертежей деталей для самостоятельной работы.
Пользуясь компоновочной схемой необходимо сделать разметку форматов чертежей для указанных деталей согласно номеру своего варианта. Целесообразно размещать чертежи на форматах в такой последовательности: чертеж сборочной единицы, выполняемый на А4, чертежи деталей входящих в нее на А4, изометрию одной из указанных деталей на А4. Все это вошло в первый лист формата А2 (см. рис. 5).
На втором листе формата А2 будет размещена литая корпусная деталь сложной конструкции и требующая многих изображений для раскрытия формы наружной и внутренней. Третий лист формата А2 включает оставшиеся чертежи деталей по заданию и выполнение диметрии одной из них.
Рисунок 8
Прочие рекомендации выполнения задания
:
Для быстрого и безошибочного чтения и выполнения чертежей надо знать и уметь применять ГОСТы (см. приложение 1).
Для заполнения основной надписи необходимо знать обозначение материалов.
6.1. Условное обозначение материалов на чертеже
В современном машиностроении и других отраслях промышленности применяется большое количество различных видов материалов: чугун, сталь, цветные металлы, пластмассы и др. Состав и свойства этих материалов, а также условные обозначения их марок установлены стандартами.
Материал детали указывается в основной надписи чертежа.
Условные обозначения, характеризующие только качество материала, должны содержать:
а) наименование материала;
б) марку материала;
в) номер стандарта, в котором содержится полная характеристика указанной марки материала.
Например, серый чугун СЧ 12-28 ГОСТ 1412-70.
В основной надписи чертежа детали допускается не указывать наименования «Сталь», «Серый чугун», «Ковкий чугун» и «Бронза» в случае, когда в марке перечисленных материалов содержатся сокращенные наименования данного материала «Ст», «СЧ», «КЧ», «Бр».
Целесообразно на доске дать следующие условные обозначения материалов:
Ст 3 ГОСТ 380-88 – сталь углеродистая обыкновенного качества;
Сталь 45 ГОСТ 1050-88 – углеродистая;
Сталь 45Х ГОСТ 4543-88 – поковки из легированных сталей;
25Л ГОСТ 977-88 – отливки стальные;
Латунь ЛС 59-1ЛД ГОСТ 17711-80;
Д16 ГОСТ 4784-74 – алюминий;
АСЧ-2 ГОС 1585-85 – чугун антифрикционный;
СЧ10 ГОСТ 1412-85 – серый чугун;
Бр. А9ЖЗЛ ГОСТ 493-79 – бронзы безоловянные;
Проволока 1,0 ГОСТ 3282-74;
Полиэтилен 10403-003 ГОСТ 16337-70.
Обратить внимание: % содержание химических элементов нас не интересует.
Bопросы для самопроверки
1. Что называется чертежом?
2. Что называется эскизом детали?
3. Содержание эскиза?
4. В какой последовательности выполняют эскиз?
5. Где и как даются сведения о материале, из которого изготовляется деталь?
6. Что называется деталированием ?
7. Как находят на чертеже общего вида нужную деталь на разрезах ?
8. Как при деталировании определяют шероховатость поверхности ?
9. В чем разница между чертежом общего вида и сборочным чертежом?
10. Что понимают под «согласованием размеров сопряженных деталей»?
