1.2.5 Определение мощности осветительной установки

Для решения этой задачи в практике светотехнических расчетов применяют три метода: точечный, метод коэффициента использования светового потока и метод удельной мощности.

Точечный метод

Точечный метод применяется для расчета общего равномерного и локализованного освещения помещений и открытых пространств, а также местного освещения при любом расположении освещаемых поверхностей.

Расчет выполняют следующим образом: вычерчивают в масштабе план помещения и располагают на нем выбранные светильники; намечают контрольные точки, в которых регламентируется минимальная освещенность (например, в аудитории нормируется освещенность на столах и на доске). В этом случае, кроме контрольных точек, выбираемых на столах, обязательно намечают точку на доске.

Далее в зависимости от размеров СП расчет ведут двояко. Если размеры светового прибора меньше 0,5 Нр (точечный источник света), то сначала определяют в каждой контрольной точке условную освещенность:

, (1.3)

где e_i - условная освещенность контрольной точки от i-ro светильника, которую определяют по кривым изолюкс или по формуле:

, (1.4)

где – угол между вертикалью и направлением силы света светильника в расчетную точку (рис.1.1);J_α¹⁰⁰⁰ — сила света i-ro светильника с условной лампой (со световым потоком в 1000 лм) в направлении расчетной точки.

Численные значения J_α¹⁰⁰⁰ определяют по кривым силы света (глава 3). Та точка, в которой суммарная условная освещенность минимальная, принимается за расчетную.

Рис 1.1. К расчету условной освещенности

С учетом этой освещенности рассчитывают световой поток источника света в каждом светильнике:

, (1.5)

где μ — коэффициент, учитывающий дополнительную освещенность за счет влияния удаленных светильников и отражения от ограждающих конструкций; 1000 — световой поток условной лампы; η_С — КПД светильника.

По численному значению потока и каталожным данным выбирают типоразмер лампы и ее мощность Р_л. Рассчитывают отклонение каталожного потока от расчетного:

. (1.6)

Определяют удельную мощность осветительной установки:

(1.7)

где Р_СВ- мощность одного светильника, Вт; N— число светильников в помещении; А — площадь помещения, м².

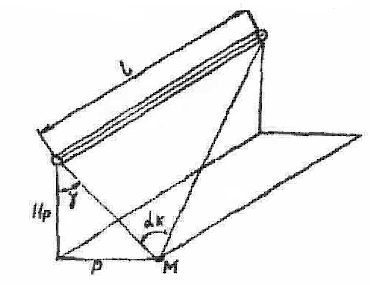

Если длина светового прибора больше 0,5Н_р (рис.1.2) (линейный источник света), то сначала определяют относительную условную освещенность ε =∑ε_ι. Численные значения ε_ι находят по кривым линейных изолюкс [4,5] в зависимости от приведенной длины L'=L / Н_р и удаленности точки от светящейся линии
