22. Уловители нефтепродуктов

Сельскохозяйственное производство связано с использованием нефтепродуктов как при эксплуатации машин, так и при их ремонте. При этом неизбежно образуются стоки с примесью нефтепродуктов, которые перед сбросом в канализационную сеть должны быть предварительно очищены от последних. Одновременно с загрязненной нефтепродуктами жидкой фракцией образуется и твердая, поэтому установки должны улавливать и те и другие.

Пример конструктивного исполнения подобных устройств представлен на рис. 22.1. основными параметрами, определяющими габариты этих устройств, являются величина горизонтальной скорости сточной жидкости (V_гор≤ 1 мм/с) и время пребывания ее в уловителе (5…10 мин).

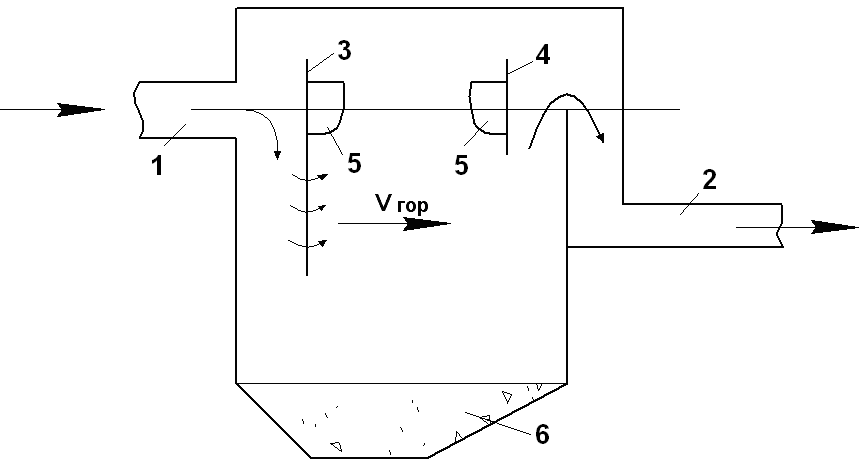

1 - подвод сточных вод; 2 - отвод сточных вод; 3 - распределительная стенка; 4 - погруженная доска; 5 - желоба для сбора нефтепродуктов; 6 - твердая фракция

Рис.22.1 Схема нефтеуловителя

Литература

1. Абрамов Е.И., Колесниченко К.А., Маслов В.Т. Элементы гидропривода: Справочник. Киев: Технiка, 1969. - 320 с.

2. Башта Т.М. Машиностроительная гидравлика: Справочное пособие. - М.: Машиностроение, 1963.

3. Васильченко В.А. Гидравлическое оборудование мобильных машин: Справочник. М.: Машиностроение, 1983. - 301 с.

4. Гидравлика, гидромашины и гидропривод: Учебник для машиностроительных вузов / Т.М.Башта, С.С. Руднев, Б.Б. Некрасов и др. – 2-е изд., перераб. М.: Машиностроение, 1982. - 423 с.

5. ГОСТ 17389-72 Насосы. Термины и определения.

6. ГОСТ 27854-88 насосы динамические.

7. ГОСТ 2874-82 Вода питьевая. Гигиенические требования и контроль за качеством.

8. Ерохин Н.С., Мисенев В.С., Ильин Н.И. Сельскохозяйственная мелиорация и водоснабжение. М.: Колос, 1983.

9. Идельчик И.Е. Справочник по гидравлическим сопротивлениям / Под ред. М.О. Штейнберга. 3-е изд., перераб. и доп. М.: Машиностроение, 1992. - 672 с.

10. Карелин В.Я., Минаев А.В. Насосы и насосные станции. М.: Стройиздат, 1986.

11. Лойцянский П.Г. Механика жидкости и газа. М.: Наука, 1970.

12. Лямаев Б.Ф. Гидроструйные насосы и установки. Л.: Машиностроение, 1988.

13. СанПиН 2.1.4599-96 Питьевая вода. Гигиенические требования к качеству централизованных систем питьевого водоснабжения, контроль качества воды.

14. СНиП 2.04.02 – 84 Водоснабжение, наружные сети и сооружения.

15. Усаковский В.М. Водоснабжение и водоотведение в сельском хозяйстве. М.: Колос, 2002. - 328 с.

16. Френкель Н.З. Гидравлика. М.-Л.: Госэнергоиздат 1956. - 456 с.

17. Хайкин С.Э. Физические основы механики. М.: Физматиздат, 1963.

18. Черкасский В.М. Насосы, вентиляторы, компрессоры. М.: Энергоатомиздат, 1984.

19. Шлихтинг Г. Теория пограничного слоя. М.: Физматиздат, 1974.

20. Штеренлихт Д.В. Гидравлика. М.: Энергоатомиздат, 1984.

21. Яковлев С.В., Карелин Я.А., Ласков Ю.М. и др. Водоотведение и очистка сточных вод. М.: Стройиздат, 1996. - 592 с.
