5.6. Особенности турбулентного режима движения жидкости
Рассмотрим формирование потока при турбулентном движении жидкости в трубопроводе круглого сечения радиусом rо с плавным входом (рис.5.6).
Рис.5.6
Как и при ламинарном режиме, скорости частиц жидкости при входе в трубопровод имеют почти одинаковые скорости, но процесс формирования эпюры скоростей на начальном участке трубопровода произойдет гораздо быстрее, и эпюра будет существенным образом отличаться от параболы при ламинарном движении.
Ввиду
интенсивного перемешивания частиц
жидкости эпюра скоростей будет близка
к прямоугольнику. Средняя скорость при
этом будет равна
.
на
очень незначительном расстоянии от
стенки трубы наблюдается быстрое
уменьшение скорости в весьма тонком,
так называемом пограничном слое. Вблизи
стенки в месте наибольшего уменьшения
градиента скорости
возрастает влияние сил внутреннего
трения и движение носит ламинарный
характер, что подтверждено экспериментальными
исследованиями.
Наличие
пограничного слоя является принципиальным
в гидравлике с точки зрения гидравлических
потерь. Толщина пограничного слоя
определяется по формуле
.
Если
(Δ – абсолютная шероховатость), то труба
будет гидравлически гладкой, если
- труба гидравлически шероховатая.
Внутри пограничного слоя движется основной поток – турбулентное ядро.
Так как турбулентный режим характеризуется перемешиванием жидкости, пульсацией скоростей и давлений, то пульсация скорости в ядре потока на осциллографе представляет собой картину, подобную показанной на рис.5.7.
Величина
скорости беспорядочно колеблется около
некоторого осредненного по времени
значения
,
поэтому в строгом смысле слова турбулентный
режим – движение неустановившееся, но
если
,
движение условно считается установившимся.
Рис.5.7
Длину начального участка можно определить по формуле
.
(5.13)
Турбулентный режим обязателен во всех теплообменных аппаратах.
5.7. Влияние режима движения жидкости и шероховатости на величину коэффициента трения в трубах (график Никурадзе)
Японский ученый Никурадзе задался целью определить влияние шероховатости трубы и режима движения на гидравлические потери, в частности, на коэффициент гидравлического трения.
Повторим
его опыт. Для корректного опыта необходимо,
чтобы абсолютная шероховатость
была постоянной. Для этого стеклянную
трубу с плавным входом смажем клеем и
нанесем классифицированный песок
определенной фракции, затем наносится
лак для фиксации песчинок и труба
высушивается.
Автором
были подготовлены шесть труб с различной
относительной шероховатостью
.
Затем было исследовано движение жидкости
в трубах с целью определения зависимости
коэффициента трения от шероховатости
и режима движения жидкости, т.е.

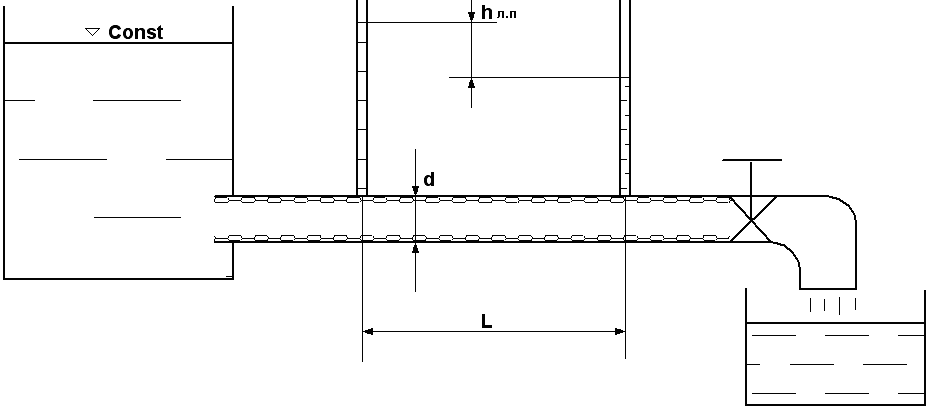

на установке (рис.5.8).
Рис.5.8
Из формулы линейных потерь Дарси - Вейсбаха
при
известных линейных потерях hл.п,
длине
l,
диаметре d,
скорости движения воды
и
числе Рейнольдса
вычислялся коэффициент трения
.
На основании своих опытов Никурадзе построил график (рис.5.9).
Рис.5.9
Все
поле графика разбивается на три зоны
(I,
II,
III).
В пределах каждой из них зависимость
носит свой особый характер.
зона
I
– зона ламинарного режима движения.
Этой зоне соответствует прямая линия
АВ, удовлетворяющая уравнение
.
В этой зоне
-
величины чисел Рейнольдса
;
-
потери напора не зависят от шероховатости
стенок, так как все значения коэффициента
находятся на одной линии АВ, струйки
плавно обтекают все неровности;
- потери напора прямо пропорциональны первой степени скорости.
зона II – зона переходного режима. Этой зоне соответствует кривая ВС. Здесь:
- числа Re лежат в пределах 2320…4000;
- величина линейных потерь не зависит от шероховатости стенок труб (все точки лежат на одной кривой);
- при движении жидкости на отдельных участках ее возникают отдельные области турбулентного режима, которые появляются, а затем исчезают и снова появляются. В связи с этим данная зона называется зоной перемежающейся турбулентности.
зона III – зона турбулентного режима. Эта зона в свою очередь разбивается на три области:
первая
область – область гидравлических
гладких труб ().
Здесь:
-
гидравлические потери прямо пропорциональны
скорости
;
- гидравлические потери не зависят от шероховатости (имеют место еще «гладкие» трубы). Выступы шероховатости покрыты пограничным слоем;
-
гидравлические потери и коэффициент
зависят только от числаRe.
Вторая область – область доквадратичного сопротивления. Эта область лежит между прямой СД и EF. Здесь:
-
гидравлические потери прямо пропорциональны
скорости
(1,75<m<2,0);
-
коэффициент трения λ, а также гидравлические
потери
.
зависят как от числаRe,
так и от шероховатости, т.е.
.в
этой области
.
Третья
область – область вполне шероховатых
труб. Коэффициент трения
перестает зависеть от числаRe.
Поэтому область называют автомодельной.
Здесь:
-
потери напора прямо пропорциональны
скорости
;
-
гидравлические потери
,
а также коэффициент
зависят только от относительной
шероховатости, т.е.
.
Математическое
выражение графика довольно сложно. Для
различных зон коэффициент трения
определяют по разным эмпирическим
формулам.
При
(
формула Пуазейля)
(5.14)
При
(формула Блазиуса)
(5.15)
При
(формула Никурадзе)
(5.16)
Универсальная формула Исаева
.
(5.17)
Для
труб с естественной шероховатостью
коэффициент гидравлического трения
определяют из графика Мурина.
