Приборы и оборудование.

О

Рис. 1. Вибростенд

пыт проводится на вибростенде (Рис.1)

В данной работе мы должны оценить эффективность средств виброзащиты.

Объектом виброизоляции у нас служит стальная \ алюминиевая \ пластина с закрепленным на ней датчиком. Датчик измеряет такие параметры как: виброскорость и виброускорение.

Рис. 2. Средства виброзащиты.

Средствами виброзащиты служат прокладки из различных материалов (Рис. 2).

Сигнал на вибростенд задается генератором сигналов (Рис.3). Амплитуда устанавливается по заданию преподавателя. Частота устанавливается с помощью делителя и регулятора. Значения отображаются на индикаторе без учета делителя.

З

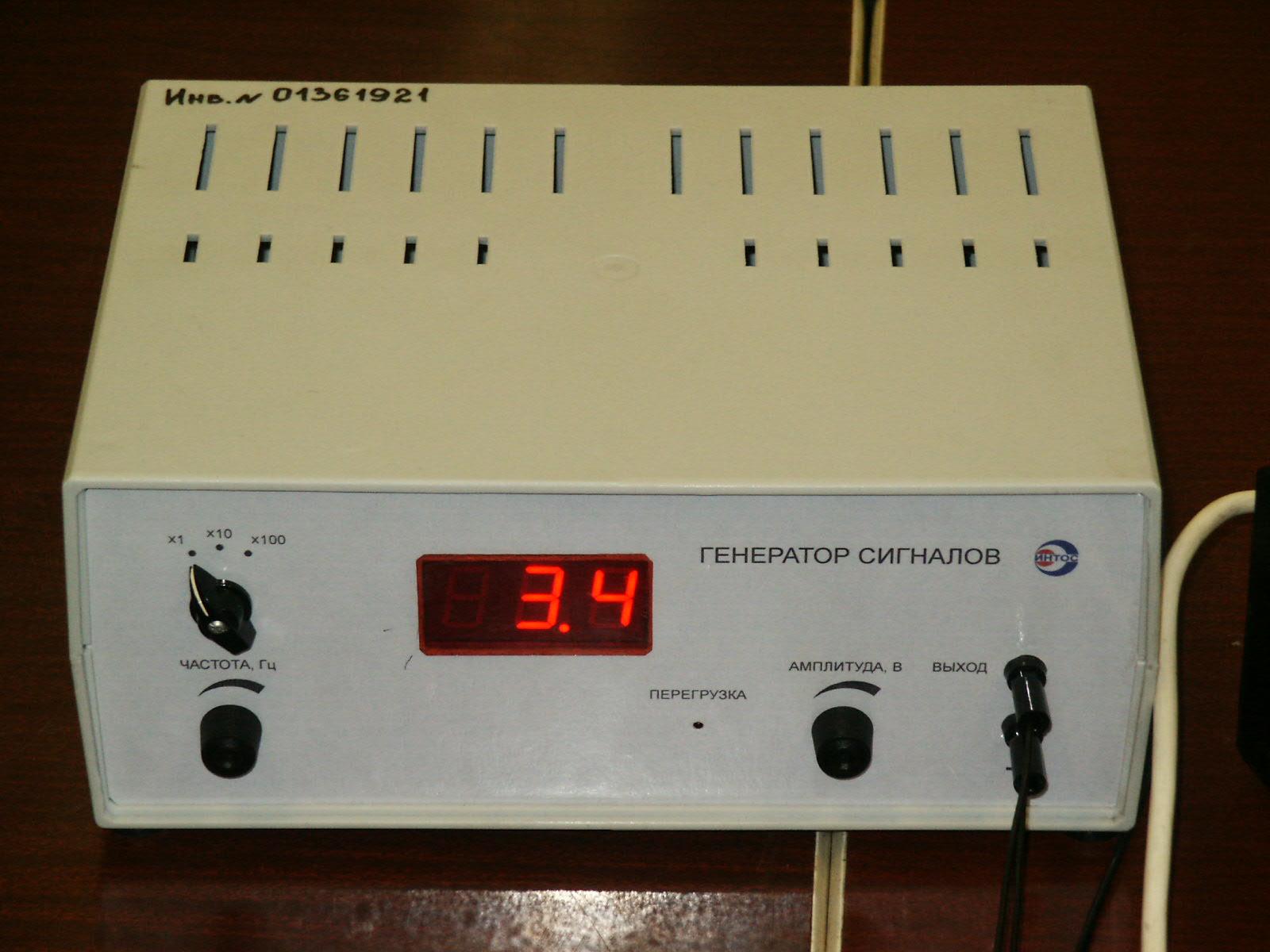

Рис. 3. Генератор сигналов.

начение измеряемых параметров(виброскорость и виброускорение) снимаем с помощью комплекта ВШВ-003 (Рис. 4) .

С

Рис. 4. Комплект ВШВ-003.

Рис. 5. Панель ВШВ-003.

оединяем, преобразователь вибрации с вибродатчиком. Виброускорение и виброскорость определяем с помощью шкалы (Рис. 5). В данной работе нас интересует верхняя и средняя шкала (от 0 до 1 по верхней и от 0 до 3 по средней). К тому же значение с датчика ДН-4-М1 необходимо домножить на 10. Далее если над светодиодом значение оканчивается на “1”, то мы измеряем по верхней шкале. Причем вся шкала у нас будет от 0 до помноженного на 10 значения над светодиодом. Если значение над светодиодом заканчивается на “3”, то смотрим по средней шкале и вся шкала от 0 до помноженного на 10 значения над светодиодом. Если мы измеряем виброускорение, то смотрим по средней строчке значений над рядом светодиодов. Если виброскорость, то соответственно по нижней. Т.е. в данном случае если мы мерим виброускорение, то наше значение ≈0,65 . При измерении виброскорости необходимо нажать кнопку “аV”.

П

Рис. 6. Общий вид со средством виброизоляции.

редел измерений можно менять с помощью регуляторов ДЛТ1 и ДЛТ2 (переключатели 1 и 2) при этом загорается другой светодиод (max значение). Включение прибора, калибровка, и работа в разных режимах. Осуществляется с помощью ручки 3 (Рис. 6). Режим – означает что прибор выключен. Режим ► - калибровка прибора. Режимы F, S и 10S режимы измерений. F(Fast) маленькое время задержки, но подвержен флуктуациям, S(Slow) - время задержки равно мс, но иногда колебания стрелки может присутствовать, 10S - время задержки равно мс, из-за чего значение долго устанавливается, но не колеблется. Рекомендовано пользоваться всеми тремя режимами, для экономии времени.

Итак: После измерения виброускорения и виброскорости, без средств виброзащиты. Необходимо повторить, те же измерения, для двух средств виброзащиты (по заданию преподавателя) (Рис.6). Далее необходимо построить графики изменения виброскорости и виброзащиты от частоты. Оценить эффективность средств виброизоляции по формуле , и построить графики эффективности средств виброзащиты.
