Приборы и оборудование.

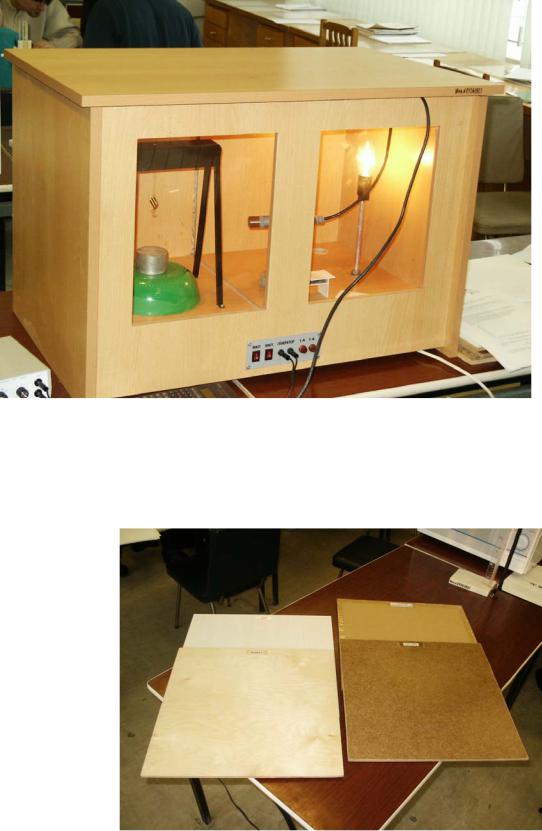

Все опыты проводятся в модели производственного помещения (Рис. 1).

Рис. 1. Модели производственного помещения

Она представляет собой два смежных помещения, с возможностью перекрытия. В левой части находится источник звука(динамик), в правой микрофон для снятия уровня звукового давления. Динамик можно экранировать звукоизолирующим кожухом. Так же исследуются эффективность звукопоглощения следующих материалов (Рис. 2):

Картон

Оргалит

ДСП

Фанера

Рис. 2. Материалы перегородок.

Для их исследования (задание 3, 4), нужно поместить следующий материал в паз лабораторного стенда (Рис.3.).

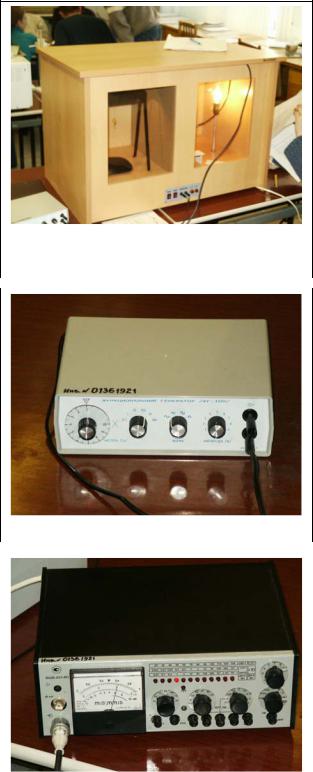

В лабораторной работе используются следующие приборы:

Генератор сигналов.

Комплект ВШВ003.

Атак же стенд, моделирующий комнату с источником шума.

С помощью генератора сигналов (Рис. 4,), задается амплитуда, тип и частота

сигнала.

Рис. 3. Модель со звукоизолирующей

Амплитуда устанавливается по

перегородкой.

заданию преподавателя и в процессе





работы не меняется, тип сигнала





устанавливаем на периодический,



частота см. Методика выполнения.



Внимание! Выше 2 КГц не лезем!



Комплект ВШВ003 в данной



работе нужен нам для измерения



уровня звукового давления (Рис. 5).



Устанавливаем микрофон в правой



части стенда, направлением на



динамик. Уровень звукового

Рис. 4. Генератор сигналов.

давления определяем с помощью



шкалы (Рис. 6). В данной работе нас





интересует нижняя шкала (от ∞ до



+∞) ноль же будет равен значению,



что горит в данный момент горит под



светодиодом. Т.е. в данном случае



(Рис. 6) ноль равен 50 Дб.



Предел измерений можно



менять с помощью регуляторов ДЛТ1



и ДЛТ2 (переключатели 1 и 2) при



этом загорается другой светодиод

Рис. 5. Комплект ВШВ003

(значение нуля). Предел измерений





может варьироваться от 20 до 130 Дб.



Включение прибора, калибровка, и работа в разных режимах. Осуществляется с помощью ручки 3 (Рис. 6). Режим – означает что прибор выключен. Режим ► - калибровка прибора. Режимы F, S и 10S режимы измерений. F(Fast) маленькое время задержки, но подвержен флуктуациям, S(Slow) - время задержки равно мс, но иногда

колебания стрелки может присутствовать, 10S - время задержки равно мс, из-за чего значение долго устанавливается, но не колеблется. Рекомендовано пользоваться всеми тремя режимами, для экономии времени.

Рис. 6. Панель ВШВ-003.

Методика выполнения.

1.Подключить стенд, комплект ВШВ003 и генератор сигнала к электро сети (см. приборы и оборудование).

2.Снять со стенда все средства звукоизоляции.

3.Произвести измерения уровня звукового давления без средств звукоизоляции на заданных частотах. Занести данные в таблицу №1.

4.Произвести измерения уровня звукового давления со звукоизолирующим кожухом на заданных частотах. Занести данные в таблицу №1.

5.Произвести измерения уровня звукового давления со звукоизолирующей преградой

(1)на заданных частотах, материал преграды по указанию преподавателя. Занести данные в таблицу №1.

6.Произвести измерения уровня звукового давления со звукоизолирующей преградой

(2)на заданных частотах., материал преграды по указанию преподавателя. Занести данные в таблицу №1.

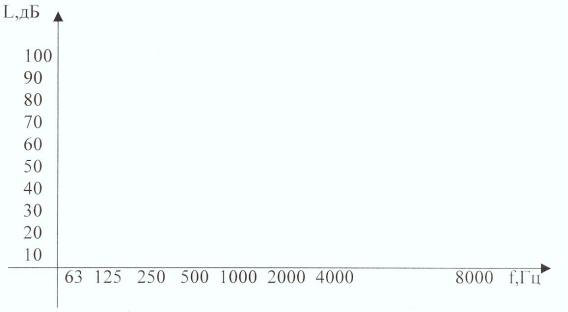

7.Построить графики уровня звукового давления от частоты без средств звукоизоляции и с ними (Рис.7).

8.Произвести расчет эффективности средств звукоизоляции по формуле

Э = L1 Lзащ * 100% . L1

Построить графики эффективности средств звукоизоляции (Рис. 2). 9. Подготовить отчет о проделанной работе.

Графики зависимости уровня звукового давления и эффективности средств звукоизоляции от частоты.

Обозначение



Среднегеометрические частоты октавных полос, Гц.



















63



125

250

500

100

200



























Без средств

















звукоизоляции L1

















Со звукоизолирующим

















кожухом Lкож

















Со звукоизолирующей

















перегородкой №1 Lпер1

















Со звукоизолирующей

















перегородкой №2 Lпер2































Таблица №1.
