Участник-транзакция
Рассмотрим кассира и сеанс. Объект cashier знает все сеансы, в которых он участвовал. Поэтому он является местом для служб, необходимых ему для выполнения действий. Например, можно попросить кассира подсчитать количество товаров или общее число продаж, произведенных за конкретное время:
— кассир (множество) ... его сеансов
сколько (денег собрано) за конкретное время
сколько (продаж произведено) за конкретное время.
Транзакция-экземпляр строки транзакции
#6.Образец "Транзакция-экземпляр строки транзакции" |
• Типичные объектные взаимодействия howManyOverlnterval—>calcForMecalcOverlineltems—>calcForMe howMuchOverlnterval —> calcForMe rankLineltems —> rateMe • Примеры Транзакция: договор, оценка, авторизация, контракт, поставка, депозит, происшествие, запрос, заказ, оплата, тематический отчет, покупка, возврат, регистрация, прокат, резервирование, продажа, перестановка, поставка, подписка, временная скидка, заглавие, отзыв. Транзакция-экземпляр строки транзакции; депозит-экземпляр строки депозита; заказ-экземпляр строки заказа; оплата-экземпляр строки оплаты; прокат-экземпляр строки проката; продажа-экземпляр строки продажи; поставка-экземпляр строки поставки; отзыв-экземпляр строки отзыва. • Комбинации участник-транзакция, место-транзакция; конкретный экземпляр-транзакция, транзакция - следующая транзакция; экземпляр строки транзакции - экземпляр строки следующей транзакции; экземпляр-экземпляр строки; конкретный экземпляр-экземпляр строки. |
Рассмотрим, что именно может делать каждый объект transaction (транзакция) вместе с экземплярами своих строк.
При вычислении изучим транзакцию продажа-экземпляр строки продажи:
— продажа (множество) ... экземпляров ее строк вычислить промежуточную сумму:
— экземпляр строки продажи (рабочий)
вычислить промежуточную сумму.
Экземпляр товара-экземпляр строки
#9. Образец "Экземпляр товара-экземпляр строки" |
•Типичные объектные взаимодействия howMany —> getQuantity calcOverLineltems -> calcForMe ranklineltems —> rateMe • Примеры (с экземплярами строки транзакции) экземпляр товара-экземпляр строки заказа; экземпляр товара-экземпляр строки проката; экземпляр товара-экземпляр строки продажи; экземпляр товара-экземпляр строки поставки (с экземплярами строки контейнера) экземпляр товара-экземпляр строки бункера; экземпляр товара-экземпляр строки склада. • Комбинации транзакция-экземпляр строки транзакции; следующая транзакция-экземпляр строки следующей транзакции; экземпляр строки транзакции-экземпляр строки следующей транзакции; контейнер-экземпляр строки контейнера. |
Для транзакции экземпляр товара-экземпляр строки продажи:
— экземпляр товара (множество ... экземпляров его строки продажи) количес-п.ч за интервал времени;
— экземпляр строки продажи (рабочий)
количество за интервал времени.

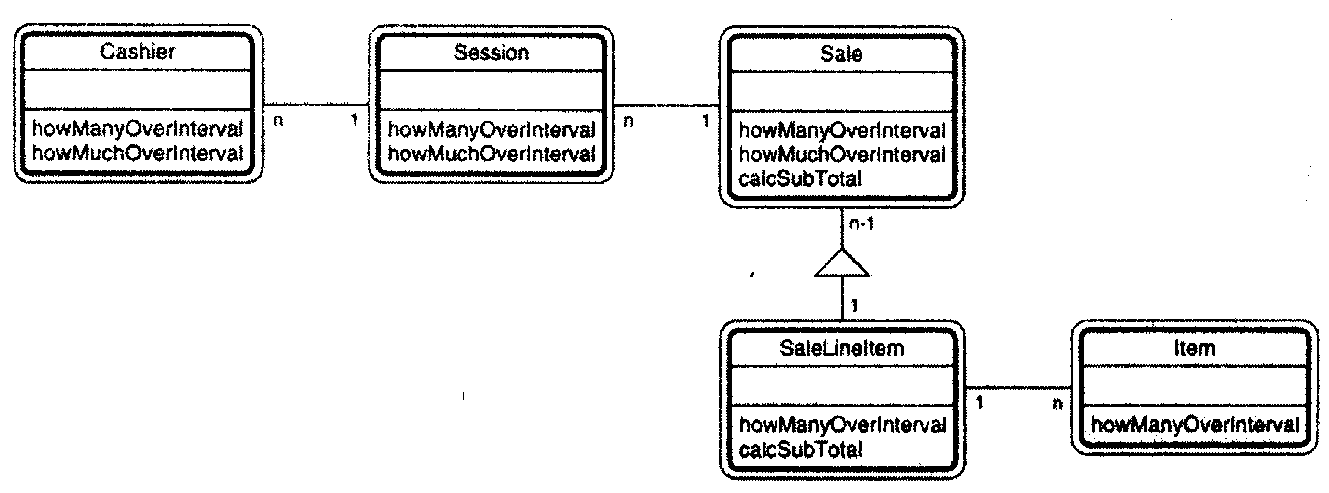

Добавим службы к объектам item и sale tine item, а также к объектам cashier, session и sale (рис.1. 37).
Рис.1. 37. Примеры образцов
