Приложение в
(справочное)
Расчетные значения импульсной и эффективной полос пропускания измерителя ирп
Таблица В.1
Полоса рабочих частот измерителя ИРП, МГц |
Импульсная полоса пропускания, кГц |
Эффективная полоса пропускания, кГц |
От 0,009 до 0,15 От 0,15 до 30 От 30 до 1000 |
0,21 9,5 126 |
0,165 7,45 100 |
50
ГОСТ Р 51319-99
Приложение г
(рекомендуемое)
Примеры схем эквивалентов сети
С1=С2=4
мкФ; С3=С4=8 мкФ; С5=С6=0,25 мкФ;
L1=L2=250 мкГн;L3=L4=50 мкГн;
R1=R2=10 Ом;R3=R4=151 Ом;R5=50Ом; R6=R7=1 кОм
Рисунок Г.1 – Принципиальная схема двухпроводного V-образного эквивалента сети типа 1 (50 Ом/50 мкГн + 5 Ом)
51
ГОСТ Р 51319-99
С1...С4=0,50
мкФ; С5...С8=0,1 мкФ;L1...L4=1,0
мкГн;
R1=100 Ом;R2..R4=150 Ом

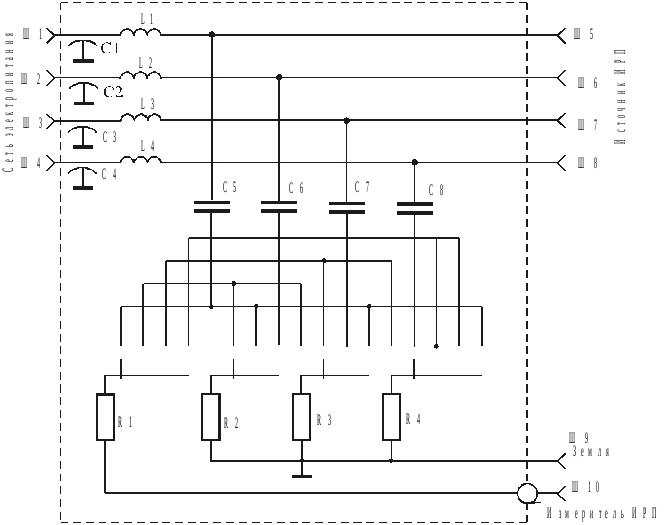

Рисунок Г.2 – Принципиальная схема четырехфазного V-образного эквивалента сети типа 2
а – на полосу частот от 0,15 до 30 МГц
б – на полосу частот от 0,009 до 30 МГц
Рисунок Г.3– Принципиальная схема однопроводногоV-образного эквивалента сети типа 4 (50 Ом/50 мкГн)
52
ГОСТ Р 51319-99
Рисунок Г.4 – Принципиальная схема однопроводного V-образного эквивалента сети типа 5 (50 Ом/50 мкГн + 1 Ом)
Ш1, Ш2 – разъемы “ИСТОЧНИК ИРП”; Ш3 – разъем“ИЗМЕРИТЕЛЬ ИРП”; Ш4, Ш5 – разъемы“ЛИНИЯ СВЯЗИ”; Ш6, Ш7 – разъемы“ЗЕМЛЯ”;

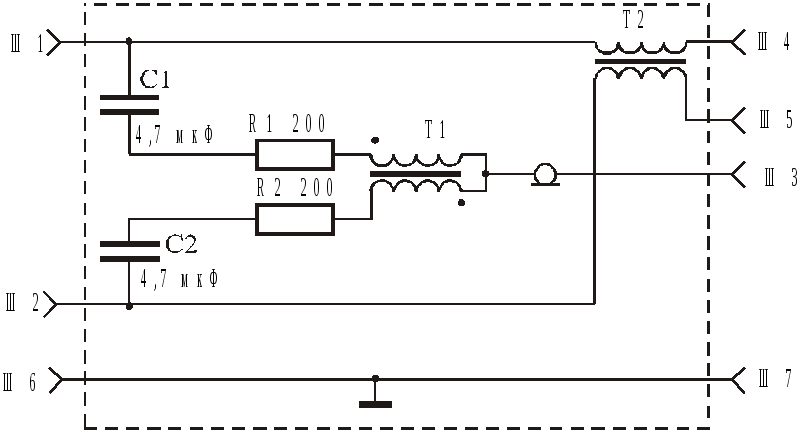

Рисунок Г.5 – Принципиальная схема двухпроводного Т-образного эквивалента сети
53
