Гост р 51317.4.5-99 (мэк 61000-4-5-95)

Рисунок Б.1 –Схема защиты с использованием экранированного кабеля в зданиях с общей системой заземления

38

_{ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95)}

_{Рисунок Б.2 – Схема вторичной защиты в зданиях с раздельными системами заземления}

₃₉

_{ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95)}

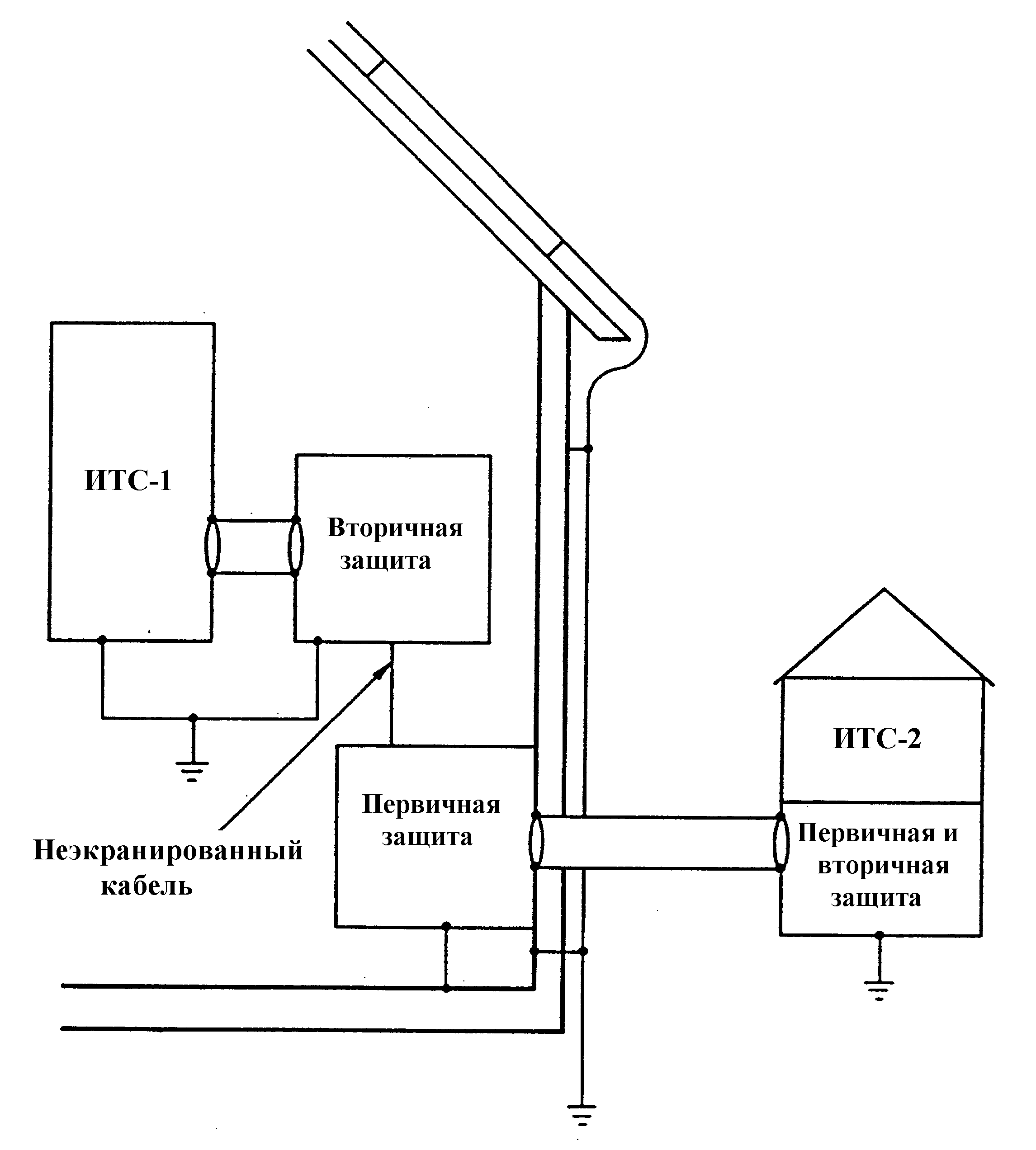

_{Рисунок Б.3 - Схема первичной и вторичной защиты ТС, установленных в здании и вне здания}

40

Гост р 51317.4.5-99 (мэк 61000-4-5-95) Библиография

[ 1 ] МСЭ-Т Голубая книга, том IX, 1988, Рекомендации К 17 Испытания твердотельных повторителей с питанием от электрической сети для выбора устройств защиты от внешних помех

[ 2 ] МЭК 60469-1-1987 Импульсная техника и аппараты. Часть 1. Термины и определения, относящиеся к импульсам

[ 3 ] МЭК 60060-1-1989 Техника высоковольтных испытаний. Часть 1. Общие определения и требования к испытаниям

41

Гост р 51317.4.5-99 (мэк 61000-4-5-95)

_________________________________________________________________________

УДК 621. 396/. 397. 001. 4: 006. 354 ОКС 33.100 ОКСТУ 0020 Э02

Ключевые слова: электромагнитная совместимость; технические средства; устойчивость к электромагнитным помехам; микросекундные импульсные помехи большой энергии; требования; методы испытаний

----------------------------------------------------------------------------------------------------------------
